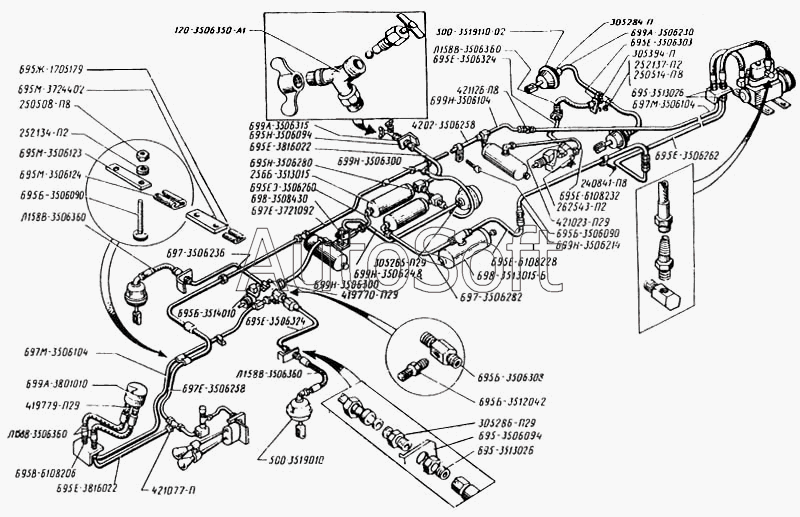

Каталог запасных частей к технике: ЛАЗ 699Р. Схема пневматической системы
695М-3506123
695Е-6108228
695Е-6108232
695Н-3506280
697-3506236
697-3506282
697Е-3506258
697Е-3721092
699А-3506230
699Н-3506104
699Н-3506104
699Н-3506214
699Н-3506248
699Н-3506300
699Н-3506300
697М-3506104
305284-П
695Е-3816022
695Е-3816022
695М-3724402
252134-П2
252137-П2
Л158В-3506360
Л158В-3506360
Л158В-3506360
Л158В-3506360
419779-П29
421023-П29
695Б-3512042
305265-П29
419770-П29
421126-П8
305286-П29
695Е-3506303
698-3513015-Б
240841-П8
695Б-3506090
695Б-3506090
250508-П8
250514-П8
695-3513026
695-3513026
500-3519110-02
500-3519010
698-3508430
699А-3801010
120-3506350-А1
695Б-3514010
695-3506094
695-3506094
695Н-3506094
256Б-3513015
695Б-3506308
695В-6108206
699А-3506315
262543-П2
695М-3506124
695Ж-1705179
305394-П
421077-П
4202-3506258
695Е-3506260
695Е-3506262
695Е-3506324
695Е-3506324
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3506350-А1 | 1***1 | Кран отвода воздуха в сборе | |
| 240841-П8 | 2***8 | Винт самонарезающий М5х2х30 | |
| 250508-П8 | 2***8 | Гайка М6-6Н | |
| 250514-П8 | 2***8 | Гайка М12х1,75 | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 256Б-3513015 | 2***5 | Баллон воздушный в сборе | |
| 262543-П2 | 2***2 | Пробка К3/8" | |
| 305265-П29 | 3***9 | Штуцер ввертной | |
| 305284-П | 3***П | Угольник ввертный | |
| 305286-П29 | 3***9 | Штуцер фланцевый | |
| 305394-П | 3***П | Тройник фланцевый | |
| 419770-П29 | 4***9 | Штуцер ввертной | |
| 419779-П29 | 4***9 | Штуцер | |
| 4202-3506258 | 4***8 | Труба в сборе | |
| 421023-П29 | 4***9 | Штуцер ввертной | |
| 421077-П | 4***П | Тройник проходной | |
| 421126-П8 | 4***8 | Штуцер проходной | |
| 500-3519010 | 5***0 | Камера тормозная передняя в сборе | |
| 500-3519110-02 | 5***2 | Камера тормозная задняя в сборе | |
| 695-3506094 | 6***4 | Кронштейн переходника | |
| 695-3513026 | 6***6 | Гайка крепления тройника | |
| 695Б-3506090 | 6***0 | Винт | |
| 695Б-3506308 | 6***8 | Переходник | |
| 695Б-3512042 | 6***2 | Штуцер ввертной | |
| 695Б-3514010 | 6***0 | Кран тормозной в сборе | |
| 695В-6108206 | 6***6 | Переходник | |
| 695Е-3506260 | 6***0 | Труба в сборе | |
| 695Е-3506262 | 6***2 | Труба в сборе | |
| 695Е-3506303 | 6***3 | Кронштейн тройника | |
| 695Е-3506324 | 6***4 | Труба в сборе | |
| 695Е-3816022 | 6***2 | Труба в сборе | |
| 695Е-6108228 | 6***8 | Труба в сборе | |
| 695Е-6108232 | 6***2 | Труба в сборе | |
| 695Ж-1705179 | 6***9 | Прокладка хомута | |
| 695М-3506122 | 6***2 | Хомут в сборе | |
| 695М-3506123 | 6***3 | Хомут | |
| 695М-3506124 | 6***4 | Прокладка | |
| 695М-3724402 | 6***2 | Хомут | |
| 695Н-3506094 | 6***4 | Кронштейн переходника | |
| 695Н-3506280 | 6***0 | Труба в сборе | |
| 695Н-3724395 | 6***5 | Хомут в сборе | |
| 695Н-3816028 | 6***8 | Прокладка уплотнительная манометра | |
| 697-3506236 | 6***6 | Труба в сборе | |
| 697-3506282 | 6***2 | Труба крана отбора воздуха в сборе | |
| 697Е-3506258 | 6***8 | Труба в сборе | |
| 697Е-3721092 | 6***2 | Труба в сборе | |
| 697М-3506104 | 6***4 | Трупа в сборе | |
| 698-3508430 | 6***0 | Клапан включения усилителя в сборе | |
| 698-3513015-Б | 6***Б | Баллон воздушный в сборе | |
| 699А-3506230 | 6***0 | Труба в сборе | |
| 699А-3506315 | 6***5 | Переходник | |
| 699А-3801010 | 6***0 | Комбинированный прибор (КП-111) | |
| 699Н-3506104 | 6***4 | Труба в сборе | |
| 699Н-3506214 | 6***4 | Труба в сборе | |
| 699Н-3506248 | 6***8 | Труба в сборе | |
| 699Н-3506300 | 6***0 | Труба в сборе | |
| Л158В-3506360 | Л***0 | Шланг гибкий тормозных камер в сборе |
