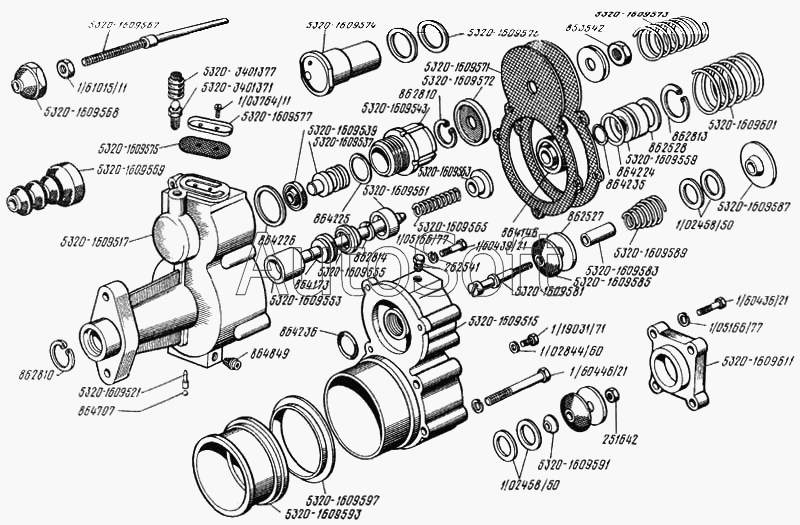

Каталог запасных частей к технике: ЛАЗ 4207. Усилитель привода сцепления
1/60436/21
1/60439/21
1/60446/21
1/03764/11
5320-1609555
5320-1609563
5320-1609561
853542
1/61015/11
251642
5320-1609568
5320-1609571
5320-1609521
5320-3401371
5320-3401377
862810
862810
864226
864224
864235
864236
864225
862813
862814
5320-1609585
5320-1609543
5320-1609559
5320-1609559
5320-1609517
5320-1609515
5320-1609577
5320-1609611
864173
864146
5320-1609597
5320-1609539
5320-1609553
5320-1609593
5320-1609537
5320-1609576
262541
1/19031/71
1/02844/60
1/02458/50
1/02458/50
5320-1609573
5320-1609589
5320-1609601
5320-1609565
5320-1609574
864849
5320-1609587
5320-1609581
5320-1609567
5320-1609583
5320-1609575
5320-1609572
862527
5320-1609591
862528
1/05166/77
1/05166/77
864707
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/02458/50 | 1***0 | Прокладка 24х32х0,5 | |
| 1/02844/60 | 1***0 | Прокладка 10х16х1,5 | |
| 1/03764/11 | 1***1 | Винт М6х10 крепления крышки выпускного отверстия | |
| 1/05166/77 | 1***7 | Шайба 8 пружинная | |
| 1/19031/71 | 1***1 | Пробка М10х1,25 спускная переднего корпуса | |
| 1/60436/21 | 1***1 | Болт М8х25 | |
| 1/60439/21 | 1***1 | Болт М8х35 | |
| 1/60446/21 | 1***1 | Болт М8х70 | |
| 1/61015/11 | 1***1 | Гайка М12х1,25 | |
| 251642 | 2***2 | Гайка М4 | |
| 262541 | 2***1 | Пробка КГ1/8" | |
| 5320-1609510 | 5***0 | Пневмогидравлический усилитель привода управления сцеплением в сборе | |
| 5320-1609515 | 5***5 | Корпус усилителя передний | |
| 5320-1609516 | 5***6 | Корпус усилителя задний в сборе | |
| 5320-1609517 | 5***7 | Корпус усилителя задний | |
| 5320-1609521 | 5***1 | Жиклер усилителя | |
| 5320-1609525 | 5***5 | Втулка заднего корпуса усилителя | |
| 5320-1609534 | 5***4 | Поршень следящий редуктора усилителя с корпусом в сборе | |
| 5320-1609536 | 5***6 | Поршень следящий в сборе | |
| 5320-1609537 | 5***7 | Поршень следящий усилителя | |
| 5320-1609539 | 5***9 | Манжета следящего поршня | |
| 5320-1609543 | 5***3 | Корпус следящего поршня | |
| 5320-1609552 | 5***2 | Поршень выключения сцепления усилителя в сборе | |
| 5320-1609553 | 5***3 | Поршень выключения сцепления усилителя | |
| 5320-1609555 | 5***5 | Втулка распорная манжеты поршня | |
| 5320-1609556 | 5***6 | Уплотнение поршня в сборе | |
| 5320-1609559 | 5***9 | Корпус уплотнения поршня усилителя | |
| 5320-1609561 | 5***1 | Втулка упорная пружины уплотнения поршня | |
| 5320-1609563 | 5***3 | Втулка распорная пружины уплотнения поршня | |
| 5320-1609565 | 5***5 | Пружина распорная уплотнения поршня | |
| 5320-1609567 | 5***7 | Толкатель поршня | |
| 5320-1609568 | 5***8 | Гайка сферическая толкателя поршня | |
| 5320-1609569 | 5***9 | Чехол защитный заднего корпуса усилителя | |
| 5320-1609570 | 5***0 | Диафрагма редуктора усилителя в сборе | |
| 5320-1609571 | 5***1 | Диафрагма редуктора усилителя | |
| 5320-1609572 | 5***2 | Шайба диафрагмы | |
| 5320-1609573 | 5***3 | Пружина диафрагмы | |
| 5320-1609574 | 5***4 | Седло диафрагмы | |
| 5320-1609575 | 5***5 | Уплотнитель выпускного отверстия усилителя | |
| 5320-1609576 | 5***6 | Прокладка седла диафрагмы | |
| 5320-1609577 | 5***7 | Крышка выпускного отверстия усилителя | |
| 5320-1609578 | 5***8 | Клапан редуктора усилителя в сборе | |
| 5320-1609581 | 5***1 | Стержень клапана | |
| 5320-1609583 | 5***3 | Трубка стержня клапана | |
| 5320-1609585 | 5***5 | Корпус клапана | |
| 5320-1609587 | 5***7 | Седло клапана | |
| 5320-1609589 | 5***9 | Пружина клапана | |
| 5320-1609591 | 5***1 | Шайба клапана малая | |
| 5320-1609592 | 5***2 | Поршень пневматический усилителя в сборе | |
| 5320-1609593 | 5***3 | Поршень пневматический усилителя | |
| 5320-1609597 | 5***7 | Манжета поршня | |
| 5320-1609599 | 5***9 | Пята опорная поршня | |
| 5320-1609601 | 5***1 | Пружина поршня | |
| 5320-1609611 | 5***1 | Крышка подвода воздуха усилителя | |
| 5320-3401371 | 5***1 | Клапан перепускной заднего корпуса | |
| 5320-3401377 | 5***7 | Колпачок перепускного клапана | |
| 853542 | 8***2 | Гайка диафрагмы | |
| 862527 | 8***7 | Шайба клапана большая | |
| 862528 | 8***8 | Шайба корпуса уплотнения поршня | |
| 862810 | 8***0 | Кольцо стопорное | |
| 862813 | 8***3 | Кольцо упорное | |
| 862814 | 8***4 | Кольцо упорное поршня | |
| 864146 | 8***6 | Манжета 13х38 уплотнения поршня в сборе | |
| 864148 | 8***8 | Каркас манжеты 13х38 уплотнения поршня | |
| 864173 | 8***3 | Манжета 13,4х28 поршня в сборе | |
| 864174 | 8***4 | Манжета 13,4х28 поршня | |
| 864175 | 8***5 | Каркас манжеты поршня | |
| 864224 | 8***4 | Кольцо уплотнительное корпуса | |
| 864225 | 8***5 | Кольцо уплотнительное следящего поршня | |
| 864226 | 8***6 | Кольцо уплотнительное | |
| 864235 | 8***5 | Кольцо уплотнительное поршня | |
| 864236 | 8***6 | Кольцо уплотнительное седла диафрагмы | |
| 864309 | 8***9 | Пробка транспортная | |
| 864707 | 8***7 | Шарик П7.144 мм | |
| 864849 | 8***9 | Седло заднего корпуса усилителя |
