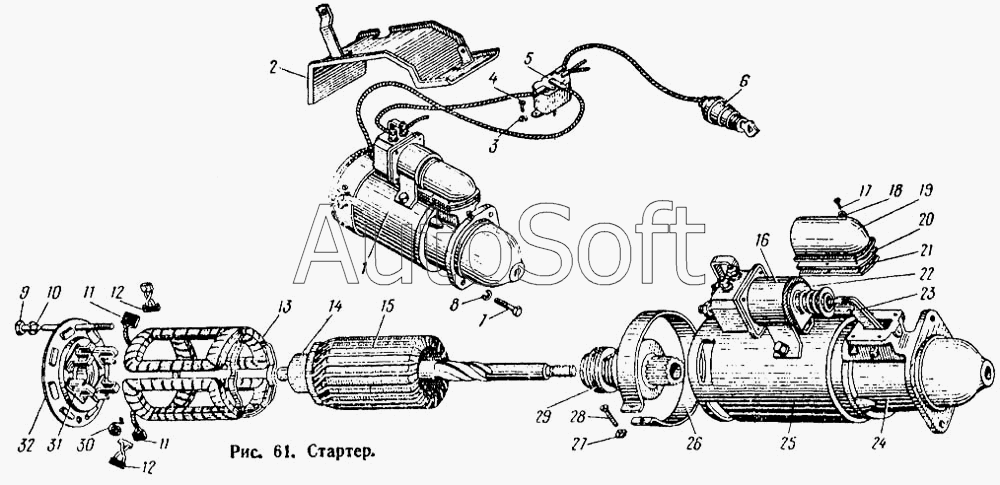

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Стартер
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Стартер типа СТ-130 в сборе | |
| 2 | 3***2 | Щиток стартера в сборе | |
| 3 | 2***2 | Шайба 5 пружинная | |
| 4 | 4***8 | Винт | |
| 5 | 1***0 | Реле включения стартера типа РС24-Б в сборе | |
| 6 | 6***5 | Включатель зажигания типа ВК-1 в сборе | |
| 7 | 3***8 | Болт М12х30 | |
| 8 | 2***2 | Шайба 12 пружинная | |
| 9 | С***3 | Шпилька стяжная | |
| 10 | Х***2 | Шайба пружинная | |
| 11 | 1***А | Щетка изолированная | |
| 12 | 1***3 | Щетка изолированная в сборе | |
| 13 | С***0 | Катушка полюсов в сборе | |
| 14 | С***0 | Коллектор в сборе | |
| 15 | С***0 | Якорь в сборе | |
| 16 | Р***Б | Реле стартера типа РС14-Б в сборе | |
| 17 | 8***8 | Винт крепления защитного кожуха | |
| 18 | Х***2 | Шайба пружинная | |
| 19 | С***6 | Кожух защитный | |
| 20 | С***5 | Прокладка кожуха | |
| 21 | С***7 | Прокладка кожуха | |
| 22 | С***7 | Прокладка кожуха со стороны реле | |
| 23 | С***0 | Рычаг привода стартера в сборе | |
| 24 | С***Б | Крышка стартера со стороны привода в сборе | |
| 25 | С***0 | Корпус стартера в сборе | |
| 26 | С***4 | Лента корпуса защитная | |
| 27 | 8***1 | Гайка | |
| 28 | М***9 | Винт ленты стяжной | |
| 29 | С***0 | Привод стартера в сборе | |
| 30 | 1***9 | Пружина щеткодержателя | |
| 31 | 1***6 | Щеткодержатель | |
| 32 | С***0 | Крышка стартера со стороны коллектора в сборе |
