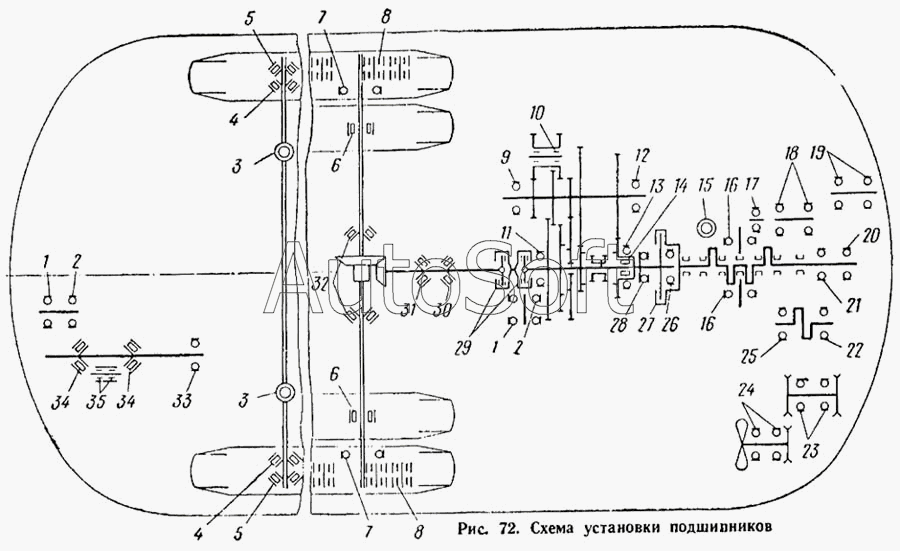

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Схема установки подшипников
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
36
36
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Подшипник шариковый радиальный 4х16х5 | |
| 2 | 2***6 | Подшипник шариковый радиальный 4х19х6 | |
| 3 | 2***8 | Подшипник роликовый конический 38,3х72,6х21,4 (По номенклзтуре ЗИЛа № 122-3001024) | |
| 4 | 7***1 | Подшипник роликовый конический 55х120х46 (По номенклзтуре ЗИЛа № 120-3103035) | |
| 5 | 7***У | Подшипник роликовый конический 40х90х35,5 (По номенклзтуре ЗИЛа № 120-3103025) | |
| 6 | N***2 | Подшипник роликовый цилиндрический 110х2000х38 | |
| 7 | 6***2 | Подшипник шариковый радиальный 110х200х38 | |
| 8 | 0***5 | Подшипник роликовый цилиндрический 30х42х27,8 | |
| 9 | 1***К | Подшипник шариковый радиальный 40х90х23 (По номенклзтуре ЗИЛа № 306515-П) | |
| 10 | 6***6 | Подшипник роликовый цилиндрический 29,9х42х44,1 (По номенклзтуре ЗИЛа № 120-1701180) | |
| 11 | 5***П | Подшипник шариковый радиальный 50х110х27 (По номенклзтуре ЗИЛа № 306551-П) | |
| 12 | И***1 | Подшипник роликовый цилиндрический 42х72х19 (По номенклзтуре ЗИЛа № 306517-П) | |
| 13 | 1***2 | Подшипник шариковый радиальный 60х110х22 (По номенклзтуре ЗИЛа № 306516-П) | |
| 14 | П***6 | Подшипник роликовый цилиндрический 29,96х43,98х33 (По номенклзтуре ЗИЛа № 306647-П) | |
| 15 | 9***3 | Подшипник шариковый упорный 15,3х27,7х4,76 (По номенклзтуре ЗИЛа № 130-1017357) | |
| 16 | 8***9 | Подшипник шариковый радиальный 9х22х7 (По номенклзтуре ЗИЛа № 130-1107814) | |
| 17 | 7***У | Подшипник шариковый радиальный 30х42х6 | |
| 18 | 2***6 | Подшипник шариковый радиальный 30х62х16 | |
| 19 | 6***5 | Подшипник шариковый радиальный 25х62х17 | |
| 20 | 1***3 | Подшипник шариковый радиальный 17х62х20 (По номенклзтуре ЗИЛа № 306574-П) | |
| 21 | 2***3 | Подшипник шариковый радиальный 17х47х15,5 (По номенклзтуре ЗИЛа № 120-1307051) | |
| 22 | 2***7 | Подшипник шариковый радиальный 35х72х17 (По номенклзтуре ЗИЛа № 120-3509113) | |
| 23 | 2***6 | Подшипник шариковый радиальный 30х62х16 | |
| 24 | 2***6 | Подшипник шариковый радиальный 30х62х16 | |
| 25 | 5***7 | Подшипник шариковый радиальный 35х72х17 (По номенклзтуре ЗИЛа № 120-3509112) | |
| 26 | 6***5 | Подшипник шариковый радиальный 25х52х15 (По номенклзтуре ЗИЛа № 110-1701225) | |
| 27 | Р***6 | Ролик 1,6х12 (По номенклзтуре ЗИЛа № 306230-П) | |
| 28 | 6***1 | Подшипник шариковый упорный 55х90х20,5 (По номенклзтуре ЗИЛа № 306559-П) | |
| 29 | 8***5 | Подшипник игольчатый 25х39х28 (По номенклзтуре ЗИЛа № 120-2201044) | |
| 30 | 3***3 | Подшипник роликовый конический 70х150х38,5 | |
| 31 | 3***3 | Подшипник роликовый конический 75х160х58,5 | |
| 32 | 3***2 | Подшипник роликовый конический 80х140х28,5 | |
| 33 | 8***6 | Подшипник шариковый упорный 28х42х26 (По номенклзтуре ЗИЛа № 120-3401120) | |
| 35 | Р***3 | Ролик 3х16 (По номенклзтуре ЗИЛа № 120-3401072) | |
| 36 | 9***9 | Подшипник роликовый конический 46,6х72х17,2 (По номенклзтуре ЗИЛа № 120-3401121) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
