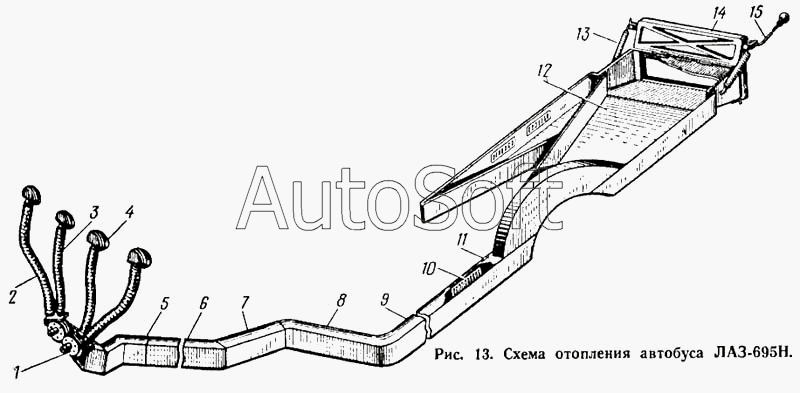

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Схема отопления автобуса ЛАЗ-695Н
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-8102238 | 1***8 | Диск | |
| 191-8104210 | 1***0 | Вентилятор кабины водителя в сборе | |
| 201416-П8 | 2***8 | Болт М6х12 | |
| 201416-П8 | 2***8 | Болт М6х12 | |
| 201417-П8 | 2***8 | Болт М6х14 | |
| 201417-П8 | 2***8 | Болт М6х14 | |
| 201418-П8 | 2***8 | Болт М6х16 | |
| 201456-П8 | 2***8 | Болт М8-6gх20 | |
| 201456-П8 | 2***8 | Болт М8-6gх20 | |
| 21-8101180 | 2***0 | Электродвигатель в сборе | |
| 21-8102030-Б | 2***Б | Ротор отопления в сборе | |
| 21-8102232 | 2***2 | Прокладка электродвигателя вентилятора | |
| 220086-П8 | 2***8 | Винт М6х30 | |
| 220102-П8 | 2***8 | Винт М6 | |
| 224624-П8 | 2***8 | Винт М6х14 | |
| 224624-П8 | 2***8 | Винт М6х14 | |
| 240818-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240818-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240818-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240818-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240818-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240820-П8 | 2***8 | Винт самонарезающий М4х1,6х18 | |
| 240822-П8 | 2***8 | Винт самонарезающий М4х1,6х26 | |
| 240822-П8 | 2***8 | Винт самонарезающий М4х1,6х26 | |
| 240822-П8 | 2***8 | Винт самонарезающий М4х1,6х26 | |
| 250510-П8 | 2***8 | Гайка М8-6Н | |
| 250510-П8 | 2***8 | Гайка М8-6Н | |
| 250510-П8 | 2***8 | Гайка М8-6Н | |
| 250763-П8 | 2***8 | Гайка М5 | |
| 250763-П8 | 2***8 | Гайка М5 | |
| 251084-П8 | 2***8 | Гайка М5 | |
| 251104-П8 | 2***8 | Гайка М6 | |
| 251261-П8 | 2***8 | Гайка М6 | |
| 252004-П8 | 2***8 | Шайба 6 пружинная | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252006-П8 | 2***8 | Шайба | |
| 252133-П8 | 2***8 | Шайба 5 пружинная | |
| 252134-П8 | 2***8 | Шайба 6 пружинная | |
| 252134-П8 | 2***8 | Шайба 6 пружинная | |
| 252155-П2 | 2***2 | Шайба 8 пружинная | |
| 252155-П2 | 2***2 | Шайба 8 пружинная | |
| 252173-П8 | 2***8 | Шайба пружинная | |
| 252234-П8 | 2***8 | Шайба | |
| 252234-П8 | 2***8 | Шайба | |
| 258041-П8 | 2***8 | Шплинт 3х30 | |
| 288021-П8 | 2***8 | Хомутик | |
| 695-5610215 | 6***5 | Навеска крышки люка горловины топливного бака в сборе | |
| 695-5610215 | 6***5 | Навеска крышки люка горловины топливного бака в сборе | |
| 695-5610218 | 6***8 | Ось навески крышки люка горловины топливного бака | |
| 695-5705156-Б | 6***Б | Наконечник рычага привода | |
| 695Б-8101303-В | 6***В | Кронштейн крепления кожуха вентиляторов | |
| 695Б-8101309-Б | 6***Б | Панель № 3 термоизоляционная | |
| 695Б-8101323 | 6***3 | Кожух № 3 канала в сборе | |
| 695Б-8101325-Б | 6***Б | Кожух № 2 канала в сборе | |
| 695Б-8101329 | 6***9 | Панель кожуха № 2 боковая | |
| 695Б-8101331 | 6***1 | Панель кожуха № 2 верхняя | |
| 695Б-8101333 | 6***3 | Панель кожуха № 3 верхняя | |
| 695Б-8101334 | 6***4 | Панель кожуха № 3 боковая | |
| 695Б-8101337 | 6***7 | Панель кожуха № 3 переходная | |
| 695Б-8101348 | 6***8 | Пластина задвижки ограничительная | |
| 695Б-8101350-А | 6***А | Уголок №2 канала уплотнительный | |
| 695Б-8101360-Б | 6***Б | Панель боковая правая | |
| 695Б-8101361-Б | 6***Б | Панель боковая левая | |
| 695Б-8101390 | 6***0 | Панель шумопоглотительная | |
| 695Б-8101391 | 6***1 | Шумоизолятор | |
| 695Е-5610216 | 6***6 | Створка навески крышки люка горловины топливного бака верхняя | |
| 695Е-5610217 | 6***7 | Створка навески крышки люка горловины топливного бака нижняя | |
| 695Е-8101290 | 6***0 | Кожух с вентиляторами в сборе | |
| 695Е-8101291 | 6***1 | Кожух вентиляторов в сборе | |
| 695Е-8101354 | 6***4 | Кожух канала задней арки | |
| 695Е-8101364 | 6***4 | Панель шумопоглотительная с планками в сборе | |
| 695Е-8101374 | 6***4 | Планка | |
| 695Е-8101385 | 6***5 | Дверка с кронштейном в сборе | |
| 695Е-8101385 | 6***5 | Дверка с кронштейном в сборе | |
| 695Е-8101387 | 6***7 | Дверка | |
| 695Е-8101389 | 6***9 | Панель шумопоглотительная в сборе | |
| 695Е-8101402 | 6***2 | Рамка в сборе | |
| 695Е-8101402 | 6***2 | Рамка в сборе | |
| 695Е-8101403 | 6***3 | Планка верхняя | |
| 695Е-8101405 | 6***5 | Планка боковая | |
| 695Е-8101408 | 6***8 | Уплотнитель | |
| 695Е-8101502 | 6***2 | Кронштейн пружины № 1 | |
| 695Е-8101504 | 6***4 | Пластина | |
| 695Е-8101510 | 6***0 | Панель верхняя | |
| 695Е-8101510 | 6***0 | Панель верхняя | |
| 695Е-8101511 | 6***1 | Панель нижняя | |
| 695Е-8101511 | 6***1 | Панель нижняя | |
| 695Е-8101515 | 6***5 | Пластина | |
| 695Е-8101523 | 6***3 | Кронштейн пружины № 2 | |
| 695Е-8101524 | 6***4 | Кронштейн дверки | |
| 695Е-8102045 | 6***5 | Электродвигатель с ротором в сборе | |
| 695Е-8102045 | 6***5 | Электродвигатель с ротором в сборе | |
| 695Е-8102050 | 6***0 | Переходник в сборе | |
| 695Е-8102050 | 6***0 | Переходник в сборе | |
| 695Е-8102216 | 6***6 | Прокладка | |
| 695Е-8102216 | 6***6 | Прокладка | |
| 695ЕЭ-8101292 | 6***2 | Панель кожуха вентиляторов лобовая | |
| 695ЕЭ-8101292 | 6***2 | Панель кожуха вентиляторов лобовая | |
| 695ЕЭ-8101293 | 6***3 | Панель боковая левая | |
| 695ЕЭ-8101294 | 6***4 | Панель боковая правая | |
| 695ЕЭ-8101300 | 6***0 | Панель верхняя | |
| 695ЕЭ-8101300 | 6***0 | Панель верхняя | |
| 695ЕЭ-8101301 | 6***1 | Панель передняя | |
| 695ЕЭ-8101302 | 6***2 | Панель передняя в сборе | |
| 695ЕЭ-8101302 | 6***2 | Панель передняя в сборе | |
| 695ЕЭ-8101320 | 6***0 | Настил кожуха вентиляторов | |
| 695ЕЭ-8101324 | 6***4 | Профиль кожуха вентиляторов облицовочный | |
| 695ЕЭ-8102033 | 6***3 | Корпус сопла | |
| 695ЕЭ-8102036 | 6***6 | Патрубок | |
| 695ЕЭ-8102042 | 6***2 | Улитка обогревателя стекол в сборе | |
| 695ЕЭ-8102042 | 6***2 | Улитка обогревателя стекол в сборе | |
| 695ЕЭ-8102047 | 6***7 | Прокладка | |
| 695ЕЭ-8102047 | 6***7 | Прокладка | |
| 695ЕЭ-8102051 | 6***1 | Патрубок переходника | |
| 695ЕЭ-8102052 | 6***2 | Ободок переходника | |
| 695ЕЮ-8102106 | 6***6 | Панель кожуха № 1 верхняя | |
| 695ЕЮ-8102124 | 6***4 | Уголок № 2 канала уплотнительный | |
| 695ЕЮ-8102130 | 6***0 | Уплотнитель | |
| 695М-1301500 | 6***0 | Тяга | |
| 695М-1301500 | 6***0 | Тяга | |
| 695М-8101082 | 6***2 | Прошва | |
| 695М-8101383 | 6***3 | Панель подставки вертикальная | |
| 695М-8101394 | 6***4 | Пластина средняя | |
| 695М-8101446 | 6***6 | Угольник кожуха задней арки передний | |
| 695М-8101447 | 6***7 | Угольник кожуха задней арки задний | |
| 695М-8101453 | 6***3 | Крышка кожуха | |
| 695М-8101490 | 6***0 | Кожух с дверкой в сборе | |
| 695М-8101492 | 6***2 | Кожух с рамкой в сборе | |
| 695М-8101506 | 6***6 | Панель боковая правая | |
| 695М-8101507 | 6***7 | Панель боковая левая | |
| 695М-8101530 | 6***0 | Кронштейн | |
| 695МТ-8101310 | 6***0 | Решетка жалюзи | |
| 695Н-8102034 | 6***4 | Крышка сопла дроссельная | |
| 695Н-8104112 | 6***2 | Прокладка | |
| 697-8101236 | 6***6 | Панель № 4 канала в сборе | |
| 697-8101237 | 6***7 | Панель № 1 канала | |
| 697-8101238 | 6***8 | Панель термоизоляционная | |
| 697-8101263-А | 6***А | Ручка задвижки | |
| 697-8101275 | 6***5 | Панель № 4 канала в сборе | |
| 697-8101276 | 6***6 | Панель № 4 канала | |
| 697-8101277 | 6***7 | Панель № 4 термоизоляционная | |
| 697-8101284 | 6***4 | Панель № 6 канала в сборе | |
| 697-8101285 | 6***5 | Панель № 6 канала | |
| 697-8101286 | 6***6 | Панель № 6 термоизоляционная | |
| 697-8101420 | 6***0 | Панель № 8 канала в сборе | |
| 697-8101421 | 6***1 | Панель № 8 канала | |
| 697-8101423 | 6***3 | Панель № 9 пола | |
| 697-8101426 | 6***6 | Панель № 8 термоизоляционная | |
| 697Е-8101280 | 6***0 | Панель № 5 канала в сборе | |
| 697Е-8101281 | 6***1 | Панель № 5 канала | |
| 697Е-8101283 | 6***3 | Панель № 5 термоизоляционная | |
| 697Е-8101307 | 6***7 | Панель №1 термоизоляционная | |
| 697Е-8101346 | 6***6 | Решетка задвижки | |
| 697Е-8101507 | 6***7 | Панель боковая левая | |
| 697ЕЭ-8101322 | 6***2 | Профиль кожуха вентиляторов облицовочный | |
| 697М-8101240 | 6***0 | Панель № 2 канала в сборе | |
| 697М-8101241 | 6***1 | Панель № 2 канала | |
| 697М-8101242 | 6***2 | Панель термоизоляционная | |
| 697М-8101246 | 6***6 | Панель № 3 канала | |
| 697М-8101250 | 6***0 | Панель № 4 канала внутренняя | |
| 697М-8101270 | 6***0 | Панель № 7 пола | |
| 697М-8101345 | 6***5 | Рамка с задвижкой в сборе | |
| 697М-8101347 | 6***7 | Задвижка | |
| 697М-8101492 | 6***2 | Кожух с рамкой в сборе | |
| 697М-8101506 | 6***6 | Панель боковая правая | |
| 697Н-8101220 | 6***0 | Кожух канала в сборе | |
| 697Н-8101221 | 6***1 | Панель кожуха левая | |
| 697Н-8101222 | 6***2 | Панель кожуха правая | |
| 697Н-8101223 | 6***3 | Панель кожуха верхняя | |
| 697Н-8101290 | 6***0 | Кожух с вентиляторами в сборе | |
| 697Н-8101291 | 6***1 | Кожух вентиляторов в сборе | |
| 697Н-8101293 | 6***3 | Панель боковая левая | |
| 697Н-8101294 | 6***4 | Панель боковая правая | |
| 1 | 2***А | Вентилятор обдува ветрового стекла в сборе | |
| 2 | 6***9 | Шланг обогрева стекол | |
| 3 | 6***8 | Шланг обогрева стекол | |
| 4 | 6***2 | Сопло обдува ветровых стекол в сборе | |
| 5 | 6***0 | Кожух № 1 канала кабины | |
| 6 | 6***7 | Панель № 1 термоизоляционная | |
| 7 | 6***4 | Панель термоизоляционная | |
| 8 | 6***9 | Панель № 5 термоизоляционная | |
| 9 | 6***Б | Кожух № 4 канала | |
| 10 | 6***0 | Решетка жалюзи | |
| 11 | 6***0 | Кожух № 5 канала | |
| 12 | 6***1 | Панель пола подставки | |
| 13 | 6***Б | Пружина акселератора оттяжная | |
| 14 | 6***0 | Кожух с дверкой в сборе | |
| 15 | 6***2 | Рычаг привода дверки |
