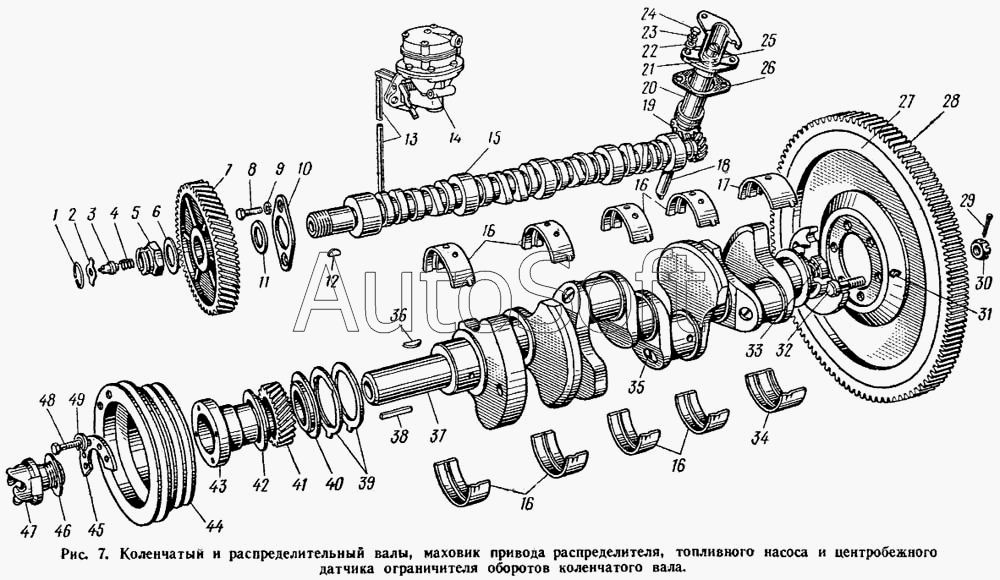

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Коленчатый и распределительный валы, маховик привода распределителя, топливного насоса и центробежного датчика ограничителя оборотов коленчатого вала
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1000102-Б | 1***Б | Комплект вкладышей коренных подшипников (для одного двигателя) | |
| 130-1000102-БР1 | 1***1 | Комплект вкладышей коренных подшипников, уменьшенных на 0,05 мм (для одного двигателя) | |
| 130-1000102-БР2 | 1***2 | Комплект вкладышей коренных подшипников, уменьшенных на 0,25 мм (для одного двигателя) | |
| 130-1000102-БР3 | 1***3 | Комплект вкладышей коренных подшипников, уменьшенных на 0,5 мм (для одного двигателя) | |
| 130-1000102-БР4 | 1***4 | Комплект вкладышей коренных подшипников, уменьшенных на 0,75 мм (для одного двигателя) | |
| 130-1000102-БР5 | 1***5 | Комплект вкладышей коренных подшипников, уменьшенных на 1,0 мм (для одного двигателя) | |
| 130-1000102-БР6 | 1***6 | Комплект вкладышей коренных подшипников, уменьшенных на 1,5 мм (для одного двигателя) | |
| 130-1000107-А | 1***А | Вал коленчатый с комплектом вкладышей шатунных и коренных подшипников и упорными шайбами (для одного двигателя) | |
| 130-1005172-БР1 | 1***1 | Вкладыш переднего и промежуточных подшипников, уменьшенный на 0,05 мм по диаметру | |
| 130-1005172-БР2 | 1***2 | Вкладыш переднего и промежуточных подшипников, уменьшенный на 0,25 мм | |
| 130-1005172-БР3 | 1***3 | Вкладыш переднего и промежуточных подшипников, уменьшенный на 0,5 мм | |
| 130-1005172-БР4 | 1***4 | Вкладыш переднего и промежуточных подшипников, уменьшенный на 0,75 мм | |
| 130-1005172-БР5 | 1***5 | Вкладыш переднего и промежуточных подшипников, уменьшенный на 1,0 мм | |
| 130-1005172-БР6 | 1***6 | Вкладыш переднего и промежуточных подшипников, уменьшенный на 1,5 мм | |
| 130-1005178-БР1 | 1***1 | Вкладыш заднего подшипника верхний, уменьшенный на 0,05мм по диаметру | |
| 130-1005178-БР2 | 1***2 | Вкладыш заднего подшипника верхний, уменьшенный на 0,25 мм | |
| 130-1005178-БР3 | 1***3 | Вкладыш заднего подшипника верхний, уменьшенный на 0,5 мм | |
| 130-1005178-БР4 | 1***4 | Вкладыш заднего подшипника верхний, уменьшенный на 0,75 мм | |
| 130-1005178-БР5 | 1***5 | Вкладыш заднего подшипника верхний, уменьшенный на 1,0 мм | |
| 130-1005178-БР6 | 1***6 | Вкладыш заднего подшипника верхний, уменьшенный на 1,5 мм | |
| 130-1005179-БР1 | 1***1 | Вкладыш заднего подшипника нижний, уменьшенный на 0,05 мм по диаметру | |
| 130-1005179-БР2 | 1***2 | Вкладыш заднего подшипника нижний, уменьшенный на 0,25 мм | |
| 130-1005179-БР3 | 1***3 | Вкладыш заднего подшипника нижний, уменьшенный на 0,5 мм | |
| 130-1005179-БР4 | 1***4 | Вкладыш заднего подшипника нижний, уменьшенный на 0,75 мм | |
| 130-1005179-БР5 | 1***5 | Вкладыш заднего подшипника нижний, уменьшенный на 1,0 мм | |
| 130-1005179-БР6 | 1***6 | Вкладыш заднего подшипника нижний, уменьшенный на 1,5 мм | |
| 130-1016010-Б | 1***Б | Привод распределителя зажигания в сборе | |
| 130-1016014-Б | 1***Б | Вал привода распределителя зажигания с муфтой в сборе | |
| 130Т-1106015 | 1***5 | Голоика топливного насоса в сборе | |
| 130Т-1106090 | 1***0 | Корпус топливного насоса в сборе | |
| 305416-П | 3***П | Штифт 5х30 | |
| 1 | 1***9 | Кольцо валика привода центробежного датчика замочное | |
| 2 | 1***7 | Шайба валика привода центробежного датчика опорная | |
| 3 | 1***4 | Валик привода центробежного датчика | |
| 4 | 1***6 | Пружина валика привода центробежного датчика | |
| 5 | 1***1 | Гайка распределительного вала | |
| 6 | 1***2 | Шайба гайки распределительного вала замочная | |
| 7 | 1***4 | Шестерня распределительного вала | |
| 8 | 2***8 | Болт М10 | |
| 9 | 2***2 | Шайба 10 пружинная | |
| 10 | 1***8 | Фланец распределительного вала упорный | |
| 11 | 1***9 | Кольцо шестерни распределительного вала стопорное | |
| 12 | 4***П | Шпонка крепления шестерни | |
| 13 | 1***2 | Штанга привода топливного насоса (с наплавкой) | |
| 14 | 1***0 | Топливный насос Б-10 в сборе (без штуцеров) | |
| 15 | 1***5 | Вал распределительный | |
| 16 | 1***Б | Вкладыш коренных подшипников коленчатого вала | |
| 17 | 1***Б | Вкладыш заднего коренного подшипника коленчатого вала верхний | |
| 18 | 1***6 | Вал привода распределителя зажигания | |
| 19 | 1***8 | Шестерня привода распределителя зажигания | |
| 20 | 1***Б | Корпус привода распределителя зажигания | |
| 21 | 2***П | Штифт муфты | |
| 22 | 2***8 | Шайба | |
| 23 | 2***2 | Шайба 10 пружинная | |
| 24 | 2***8 | Болт М10х28 | |
| 25 | 1***2 | Муфта соединительная | |
| 26 | 1***9 | Прокладка корпуса привода распределителя зажигания | |
| 27 | 1***5 | Маховик с зубчатым кольцом в сборе | |
| 28 | 1***5 | Кольцо маховика зубчатое | |
| 29 | 2***8 | Шплинт | |
| 30 | 2***П | Гайка М14х1,5 | |
| 31 | 3***П | Масленка в сборе | |
| 32 | 1***7 | Болт крепления маховика | |
| 33 | 1***5 | Подшипник первичного вала передний в сборе | |
| 34 | 1***Б | Вкладыш заднего коренного подшипника коленчатого вала нижний | |
| 35 | 4***П | Пробка | |
| 36 | 4***П | Шпонка шестерни | |
| 37 | 1***Б | Вал коленчатый с пробками в сборе | |
| 38 | 4***П | Шпонка шкива коленчатого вала | |
| 39 | 1***3 | Шайба подшипника коленчатого вала упорная | |
| 40 | 1***5 | Шайба коленчатого вала | |
| 41 | 1***0 | Шестерня коленчатого вала | |
| 42 | 1***2 | Маслоотражатель коленчатого вала | |
| 43 | 3***2 | Ступица | |
| 44 | 6***1 | Обод шкива коленчатого вала | |
| 45 | 6***8 | Сектор балансировочный | |
| 46 | 1***1 | Шайба храповика коленчатого вала замочная | |
| 47 | 1***2 | Храповик коленчатого вала | |
| 48 | 2***8 | Болт М10х28 | |
| 49 | 2***2 | Шайба 8 пружинная |
