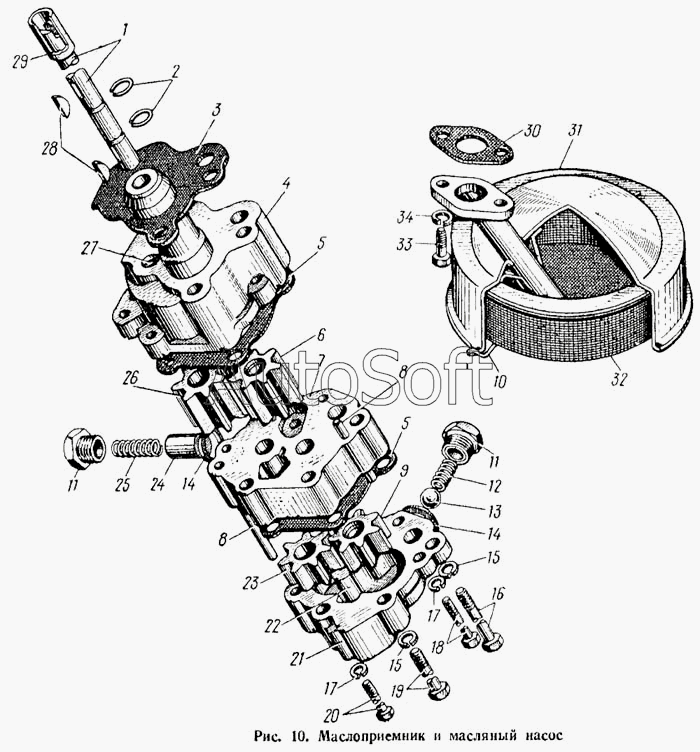

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Маслоприемник и масляный насос
1
2
3
4
5
5
6
7
8
8
9
10
11
11
12
13
14
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1010010-Б | 1***Б | Маслоприемник в сборе | |
| 130-1011009 | 1***9 | Насос масляный в сборе (с транспортными пробками) | |
| 130-1011010-Б | 1***Б | Насос масляный в сборе | |
| 130-1011016 | 1***6 | Корпус верхней секции масляного насоса с осью в сборе | |
| 130-1011032 | 1***2 | Шестерня верхней секции масляного насоса ведомая | |
| 130-1011037 | 1***7 | Шестерня нижней секции масляного насоса ведомая | |
| 130-1011050-Б2 | 1***2 | Крышка масляного насоса с редукционным клапаном в сборе | |
| 130-1011108 | 1***8 | Корпус нижней секции масляного насоса с осью и перепускным клапаном в сборе | |
| 1 | 1***Б | Вал масляного насоса | |
| 2 | 1***7 | Кольцо ведущих шестерен масляного насоса пружинное | |
| 3 | 1***1 | Прокладка масляного насоса | |
| 4 | 1***Б | Корпус верхней секции масляного насоса | |
| 5 | 1***Б | Прокладка крышки масляного насоса | |
| 6 | 1***5 | Шестерня верхней секции масляного насоса ведущая | |
| 7 | 1***В | Крышка масляного насоса | |
| 8 | 3***8 | Штифт | |
| 9 | 1***9 | Шестерня нижней секции масляного насоса ведущая | |
| 10 | 1***5 | Замок сетки маслоприемника | |
| 11 | 1***2 | Пробка редукционного и перепускного клапанов | |
| 12 | 1***8 | Пружина перепускного клапана масляного насоса | |
| 13 | 3***П | Шарик 6,5 | |
| 14 | 3***П | Прокладка | |
| 15 | 2***2 | Шайба 10 пружинная | |
| 16 | 2***П | Болт | |
| 17 | 2***2 | Шайба 8 пружинная | |
| 18 | 2***8 | Болт крепления крышки масляного насоса длинный | |
| 19 | 3***П | Болт крепления масляного насоса длинный | |
| 20 | 2***8 | Болт крепления крышки масляного насоса короткий | |
| 21 | 1***0 | Корпус нижней секции масляного насоса | |
| 22 | 1***7 | Ось ведомой шестерни нижней секции масляного насоса | |
| 23 | 1***А | Шестерня нижней секции масляного насоса ведомая | |
| 24 | 1***0 | Плунжер редукционного клапана | |
| 25 | 1***8 | Пружина редукционного клапана | |
| 26 | 1***А | Шестерня верхней секции масляного насоса ведомая | |
| 27 | 1***5 | Ось ведомой шестерни верхней секции масляного насоса | |
| 28 | 3***П | Шпонка ведущих шестерен масляного насоса | |
| 29 | 1***3 | Втулка масляного насоса центрирующая | |
| 30 | 1***Б | Прокладка фланца трубки маслоприемника | |
| 31 | 1***Б | Колпак маслоприемника с трубкой в сборе | |
| 32 | 1***0 | Сетка маслоприемника в сборе | |
| 33 | 2***8 | Болт М8-6gх20 | |
| 34 | 2***2 | Шайба 8 пружинная |
