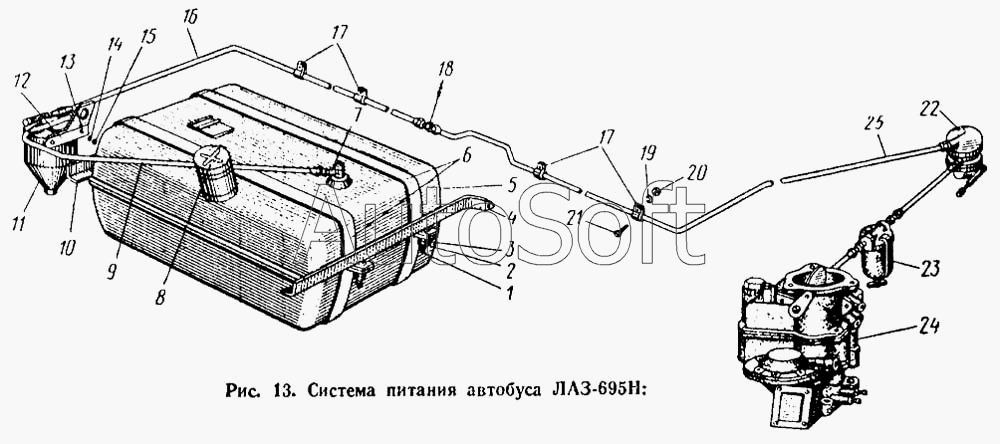

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Система питания автобуса ЛАЗ-695Н
19
11
12
13
14
15
16
17
17
18
10
20
21
21
22
23
24
25
2
1
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 262542-П2 | 2***2 | Пробка РКIII-1/4" | |
| 305239-П8 | 3***8 | Гайка соединительная | |
| 695-1108082 | 6***2 | Хомут крепления трубопровода | |
| 695Б-1101106 | 6***6 | Стойка крепления топливного бака задняя левая | |
| 695Б-1104026 | 6***6 | Трубка от топливного бака к фильтру-отстойнику | |
| 695М-1108098 | 6***8 | Прокладка хомута | |
| 695М-3724046 | 6***6 | Втулка проводов | |
| 697В-1105080 | 6***0 | Кронштейн крепления фильтра-отстойника | |
| 1 | 2***8 | Болт М10х45 | |
| 2 | 2***8 | Гайка М10-6Н | |
| 3 | 2***8 | Шайба | |
| 4 | 6***3 | Угольник установки топливного бака задний | |
| 5 | 6***6 | Бак топливный впускной с трубкой в сборе | |
| 6 | 6***0 | Хомут топливного бака | |
| 7 | 6***6 | Штуцер | |
| 8 | 1***9 | Пробка топливного бака с цепочкой в сборе | |
| 9 | 6***0 | Трубка от топливного бака к фильтру-отстойнику в сборе | |
| 10 | 6***2 | Уголок установки топливного бака передний | |
| 11 | 1***0 | Фильтр-отстойник топлива в сборе | |
| 12 | 6***0 | Кронштейн крепления фильтра-отстойника | |
| 13 | 2***2 | Болт М10х30 | |
| 14 | 2***2 | Шайба 10 пружинная | |
| 15 | 2***8 | Гайка М10-6Н | |
| 16 | 6***0 | Трубка от фильтра-отстойника к топливному насосу в сборе | |
| 17 | 6***2 | Хомут в сборе | |
| 18 | 3***9 | Ниппель проходной | |
| 19 | 2***2 | Шайба 6 пружинная | |
| 20 | 2***8 | Гайка М6-6Н | |
| 21 | 6***0 | Винт | |
| 21 | 6***0 | Винт | |
| 22 | 1***Б | Насос топливный типа Б-10 со штуцерами в сборе | |
| 23 | 1***2 | Фильтр тонкой очистки топлива сетчатый в сборе | |
| 24 | 6***0 | Карбюратор в сборе | |
| 25 | 6***0 | Трубка от фильтра-отстойника к топливному насосу в сборе |
