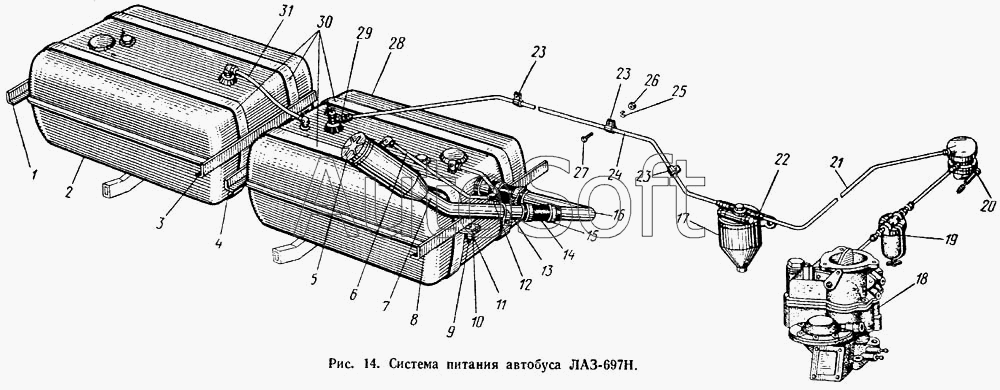

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Система питания автобуса ЛАЗ-697Н
7
14
13
12
11
11
10
10
9
9
8
14
6
5
4
3
2
1
24
31
30
30
29
28
27
27
26
25
23
23
23
22
21
20
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 097-1101079-Б | 0***Б | Патрубок топливного бака | |
| 164-1104012 | 1***2 | Кран проходной топливный в сборе | |
| 201420-П8 | 2***8 | Болт М6х20 | |
| 220086-П8 | 2***8 | Винт М6х30 | |
| 224597-П8 | 2***8 | Винт М5х10 | |
| 250508-П8 | 2***8 | Гайка М6-6Н | |
| 251084-П8 | 2***8 | Гайка М5 | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 262543-П2 | 2***2 | Пробка К3/8" | |
| 288024-П8 | 2***8 | Хомут | |
| 305239-П8 | 3***8 | Гайка соединительная | |
| 305239-П8 | 3***8 | Гайка соединительная | |
| 305239-П8 | 3***8 | Гайка соединительная | |
| 305284-П | 3***П | Угольник ввертный | |
| 416461-П8 | 4***8 | Винт | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421041-П | 4***П | Угольник ввертный | |
| 421041-П | 4***П | Угольник ввертный | |
| 695-1108082 | 6***2 | Хомут крепления трубопровода | |
| 695-3506267-Б | 6***Б | Труба | |
| 695-3513023 | 6***3 | Бобышка воздушного баллона | |
| 695-3513023 | 6***3 | Бобышка воздушного баллона | |
| 695-3806048 | 6***8 | Прокладка датчика указателя уровня топлива уплотнительная | |
| 695Б-1104035 | 6***5 | Трубка от фильтра-отстойника к топливному насосу | |
| 695Б-3506090 | 6***0 | Винт | |
| 695М-1104035 | 6***5 | Трубка от фильтра-отстойника к топливному насосу | |
| 695М-1108098 | 6***8 | Прокладка хомута | |
| 695М-3506123 | 6***3 | Хомут | |
| 695М-3506124 | 6***4 | Прокладка | |
| 695М-3724046 | 6***6 | Втулка проводов | |
| 697-1101023 | 6***3 | Пластина топливного бака | |
| 697-1101023 | 6***3 | Пластина топливного бака | |
| 697-1101076-Б | 6***Б | Кронштейн крепления наливной горловины топливного бака | |
| 697-1101077 | 6***7 | Хомут крепления наливной горловины топливного бака | |
| 697-1101079-Б | 6***Б | Патрубок топливного бака | |
| 697-1101157 | 6***7 | Шланг соединительный | |
| 697-3506283 | 6***3 | Труба крана отбора воздуха | |
| 697В-1102024 | 6***4 | Заглушка топливного бака | |
| 697В-1104035 | 6***5 | Трубка от фильтра-отстойника к топливному насосу | |
| 697Е-1102106 | 6***6 | Трубка уголка топливного бака | |
| 697Е-1102106 | 6***6 | Трубка уголка топливного бака | |
| 697М-1104012 | 6***2 | Кран проходной топливный в сборе | |
| 1 | 6***2 | Угольник установки дополнительного топливного бака передний | |
| 2 | 6***0 | Бак топливный дополнительный в сборе | |
| 3 | 6***3 | Угольник установки дополнительного топливного бака задний | |
| 4 | 6***2 | Угольник установки топливного бака передний | |
| 5 | 6***8 | Пробка с выдвижной трубкой горловины топливного бака в сборе | |
| 6 | 6***Б | Труба в сборе | |
| 7 | 6***Б | Трубка бензинового бака наливная в сборе | |
| 8 | 6***3 | Угольник установки топливного бака задний | |
| 9 | 2***8 | Болт М10х45 | |
| 9 | 2***8 | Болт М10х45 | |
| 10 | 2***8 | Гайка М10-6Н | |
| 10 | 2***8 | Гайка М10-6Н | |
| 11 | 2***8 | Шайба | |
| 11 | 2***8 | Шайба | |
| 12 | 6***2 | Хомут в сборе | |
| 13 | 6***5 | Кронштейн крепления наливной горловины топливного бака в сборе | |
| 14 | 6***7 | Шланг соединительный | |
| 14 | 6***7 | Шланг соединительный | |
| 15 | 2***8 | Хомут | |
| 16 | 6***5 | Трубка топливного бака подводная | |
| 17 | 1***0 | Фильтр-отстойник топлива в сборе | |
| 18 | 6***0 | Карбюратор в сборе | |
| 19 | 1***2 | Фильтр тонкой очистки топлива сетчатый в сборе | |
| 20 | 1***Б | Насос топливный типа Б-10 со штуцерами в сборе | |
| 21 | 6***0 | Трубка от фильтра-отстойника к топливному насосу в сборе | |
| 22 | 6***5 | Штуцер | |
| 23 | 6***2 | Хомут в сборе | |
| 24 | 6***0 | Трубка от фильтра-отстойника к топливному насосу в сборе | |
| 25 | 2***2 | Шайба 6 пружинная | |
| 26 | 2***8 | Гайка М6-6Н | |
| 27 | 6***0 | Винт | |
| 27 | 6***0 | Винт | |
| 28 | 0***0 | Бак топливный в сборе | |
| 29 | 6***6 | Штуцер | |
| 30 | 6***0 | Хомут топливного бака | |
| 30 | 6***0 | Хомут топливного бака | |
| 31 | 6***2 | Труба крана отбора воздуха в сборе |
