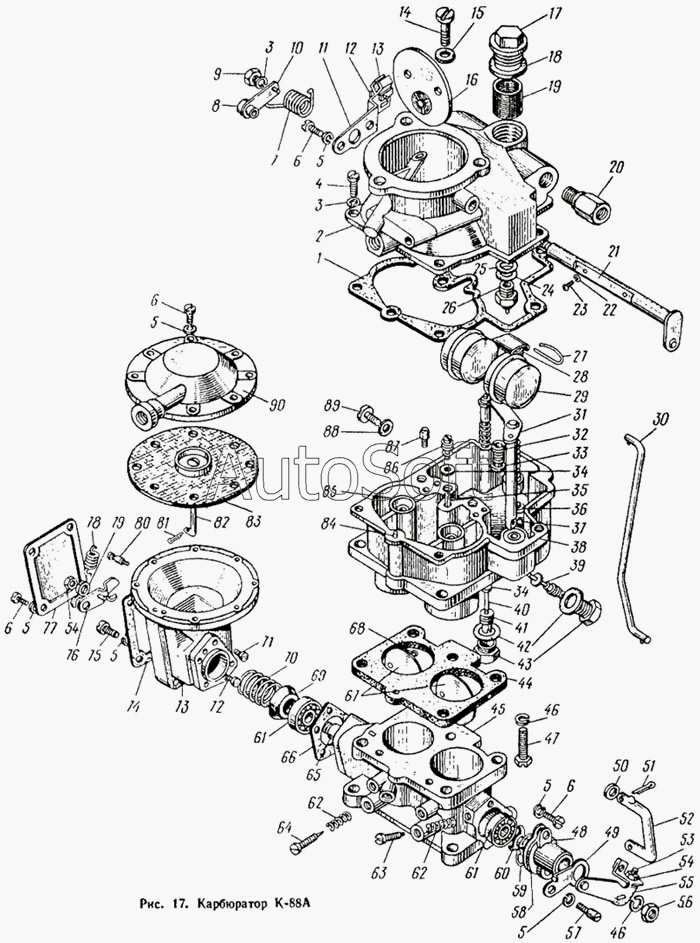

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Карбюратор К-88А
1
2
3
3
4
5
5
5
5
5
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
46
46
47
48
49
50
51
52
53
54
54
54
55
56
57
58
59
60
61
62
62
63
64
65
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11-1046 | 1***6 | Шайба толкателя | |
| 110-1106021 | 1***1 | Прокладка клапана подачи топлива | |
| 110-1107073 | 1***3 | Прокладка механического экономайзера | |
| 110-1107177 | 1***7 | Прокладка | |
| 120Д-1107247 | 1***7 | Прокладка клапана подачи топлива | |
| 121-1107114 | 1***4 | Пружина манжеты | |
| 121-1107123-Б | 1***Б | Манжета поршня | |
| 121-1107447 | 1***7 | Винт канала игольчатого клапана | |
| 121-1107600-А | 1***А | Поплавок с рычажком в сборе | |
| 121-1107859 | 1***9 | Винт крепления крышки | |
| 130-1106026 | 1***6 | Клапан | |
| 130-1106026 | 1***6 | Клапан | |
| 130-1106028 | 1***8 | Пружина клапана | |
| 130-1106028 | 1***8 | Пружина клапана | |
| 130-1106056 | 1***6 | Шайба толкателя | |
| 130-1106056 | 1***6 | Шайба толкателя | |
| 130-1106078-Б | 1***Б | Коромысло | |
| 130-1106078-Б | 1***Б | Коромысло | |
| 130-1107085 | 1***5 | Прокладка верхнего корпуса | |
| 130-1107089 | 1***9 | Прокладка смесительной камеры | |
| 130-1107145 | 1***5 | Воздушный жиклер | |
| 130-1107184 | 1***4 | Прокладка уплотнительная | |
| 130-1107210-Б2 | 1***2 | Экономайзер механический в сборе | |
| 130-1107330 | 1***0 | Клапан подачи топлива в сборе | |
| 130-1107343 | 1***3 | Прокладка фильтра подачи горючего | |
| 130-1107400-В | 1***В | Корпус поплавковой камеры в сборе | |
| 130-1107409 | 1***9 | Жиклер холостого хода | |
| 130-1107442-Б | 1***Б | Жиклер полной мощности | |
| 130-1107444-Б | 1***Б | Жиклер главный | |
| 130-1107500-В | 1***В | Смесительная камера в сборе | |
| 130-1107501 | 1***1 | Прокладка корпуса диафрагменного механизма | |
| 130-1107506-Б | 1***Б | Манжета уплотнительная | |
| 130-1107524 | 1***4 | Корпус диафрагменного механизма ограничителя числа оборотов коленчатого вала двигателя в сборе | |
| 130-1107540-В | 1***В | Привод дроссельных заслонок в сборе | |
| 130-1107582 | 1***2 | Пружина ограничителя | |
| 130-1107589 | 1***9 | Прокладка крышки ограничителя | |
| 130-1107895-Б | 1***Б | Комплект деталей для ремонта карбюратора К88А | |
| 130-1107920-Б | 1***Б | Комплект деталей для ремонта карбюратора МКЗ-К88А | |
| 130Т-1106037 | 1***7 | Прокладка крышки | |
| 130Т-1106037 | 1***7 | Прокладка крышки | |
| 130Т-1106050 | 1***0 | Диафрагма с толкателем в сборе | |
| 130Т-1106050 | 1***0 | Диафрагма с толкателем в сборе | |
| 130Т-1106051 | 1***1 | Диск диафрагмы | |
| 130Т-1106051 | 1***1 | Диск диафрагмы | |
| 130Т-1106200 | 1***0 | Комплект деталей для ремонта топливного насоса Б-10 | |
| 13П-П07895-Б | 1***Б | Комплект деталей для ремонта карбюратора МКЗ-К88А | |
| 164Т-1106201 | 1***1 | Комплект деталей для ремонта топливного насоса Б-10 | |
| 258000-П29 | 2***9 | Шплинт 1,5х10 | |
| 260305-П28 | 2***8 | Заглушка | |
| 695-1108057 | 6***7 | Ось | |
| 695Е-1107551-Б | 6***Б | Рычаг привода дроссельной заслонки карбюратора | |
| 695Е-1107552 | 6***2 | Рычаг привода дроссельной заслонки карбюратора с пластиной в сборе | |
| 695Е-1107554 | 6***4 | Пластина | |
| К80-1107334-Б | К***Б | Сетка фильтра подачи горючего | |
| К80-1107447-А | К***А | Прокладка | |
| 1 | 1***5 | Прокладка верхнего корпуса | |
| 2 | 1***Б | Корпус верхний | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 3 | 2***2 | Шайба 6 пружинная | |
| 4 | 2***8 | Винт М6х16 | |
| 5 | 2***2 | Шайба 5 пружинная | |
| 5 | 2***2 | Шайба 5 пружинная | |
| 5 | 2***2 | Шайба 5 пружинная | |
| 5 | 2***2 | Шайба 5 пружинная | |
| 5 | 2***2 | Шайба 5 пружинная | |
| 6 | 2***8 | Винт М5х12 | |
| 6 | 2***8 | Винт М5х12 | |
| 6 | 2***8 | Винт М5х12 | |
| 6 | 2***8 | Винт М5х12 | |
| 7 | 1***0 | Пружина рычага воздушной заслонки | |
| 7 | 2***2 | Шайба 5 пружинная | |
| 8 | 3***8 | Болт М4х8 | |
| 9 | 2***8 | Гайка М6-6Н | |
| 10 | 1***0 | Рычаг воздушной заслонки в сборе | |
| 11 | 1***0 | Кронштейн троса воздушной заслонки | |
| 12 | 1***5 | Болт зажима троса | |
| 13 | 1***4 | Зажим троса | |
| 14 | 1***7 | Винт канала игольчатого клапана | |
| 15 | 1***6 | Шайба толкателя | |
| 16 | 1***В | Заслонка воздушная с клапаном в сборе | |
| 17 | К***2 | Пробка фильтра подачи топлива | |
| 18 | К***3 | Прокладка пробки фильтра | |
| 19 | К***Б | Сетка фильтра подачи топлива | |
| 20 | 3***8 | Штуцер | |
| 21 | 1***В | Валик воздушной заслонки в сборе | |
| 22 | 2***2 | Шайба пружинная | |
| 23 | 2***8 | Винт М4х8 | |
| 24 | 1***7 | Прокладка клапана подачи топлива | |
| 25 | 1***1 | Прокладка клапана подачи топлива | |
| 26 | 1***0 | Клапан подачи топлива в сборе | |
| 27 | 1***7 | Ось рычажка поплавка | |
| 28 | 1***5 | Пружина | |
| 29 | 1***А | Поплавок с рычажком в сборе | |
| 30 | 1***4 | Тяга рычага связи | |
| 31 | 1***Б | Поршень насоса ускорения в сборе | |
| 32 | 1***Б | Жиклер главный | |
| 33 | К***А | Прокладка | |
| 34 | 1***3 | Прокладка механического экономайзера | |
| 34 | 1***3 | Прокладка механического экономайзера | |
| 34 | 1***3 | Прокладка механического экономайзера | |
| 35 | 1***1 | Клапан насоса ускорения нагнетательный игольчатый | |
| 36 | 1***1 | Кольцо клапана запорное | |
| 37 | 1***8 | Клапан насоса ускорения впускной шариковый | |
| 38 | 1***В | Корпус поплавковой камеры | |
| 39 | 1***Б | Жиклер полной мощности | |
| 40 | 1***Б | Толкатель механического экономайзера | |
| 41 | 1***2 | Экономайзер механический в сборе | |
| 42 | 1***4 | Прокладка уплотнительная | |
| 42 | 1***4 | Прокладка уплотнительная | |
| 43 | 1***А | Пробка канала механического экономайзера | |
| 43 | 1***А | Пробка канала механического экономайзера | |
| 44 | 1***9 | Прокладка смесительной камеры | |
| 45 | 1***Б | Корпус смесительной камеры | |
| 46 | 2***2 | Шайба 8 пружинная | |
| 46 | 2***2 | Шайба 8 пружинная | |
| 47 | 1***2 | Болт крепления смесительной камеры | |
| 48 | 1***2 | Корпус привода дроссельной заслонки в сборе | |
| 49 | 1***3 | Рычаг связи дроссельных заслонок | |
| 50 | 1***6 | Шайба | |
| 51 | 2***9 | Шплинт 1,5х10 | |
| 52 | 1***В | Тяга насоса ускорения | |
| 53 | 2***8 | Винт установочный | |
| 54 | 2***8 | Гайка М5 | |
| 54 | 2***8 | Гайка М5 | |
| 55 | 6***Б | Рычаг привода дроссельной заслонки карбюратора в сборе | |
| 56 | 2***8 | Гайка М8-6Н | |
| 57 | 1***8 | Винт упора рычага привода | |
| 58 | 1***2 | Прокладка корпуса привода дроссельных заслонок | |
| 59 | 1***3 | Кольцо подшипника замочное | |
| 60 | 1***А | Валик привода | |
| 61 | 1***2 | Подшипник оси дроссельных заслонок в сборе | |
| 62 | 1***6 | Пружина регулировочных игл и болта | |
| 63 | 3***9 | Болт регулировочный | |
| 64 | 1***Б | Игла регулировки холостого хода | |
| 65 | 1***Б | Ось дроссельных заслонок с рычагом в сборе | |
| 66 | 1***1 | Прокладка корпуса диафрагменного механизма | |
| 67 | 1***Б | Заслонка дроссельная | |
| 68 | 2***8 | Винт крепления дроссельной заслонки | |
| 69 | 1***Б | Манжета уплотнительная | |
| 70 | 1***8 | Пружина | |
| 71 | 1***7 | Жиклер ограничителя вакуумный | |
| 72 | 1***8 | Жиклер ограничителя воздушный | |
| 73 | 1***3 | Корпус диафрагменного механизма | |
| 74 | 1***9 | Прокладка крышки ограничителя | |
| 75 | 2***8 | Винт крепления корпуса диафрагменного механизма | |
| 76 | 1***5 | Рычаг ограничителя числа оборотов со штифтом для пружины в сборе | |
| 77 | 1***6 | Крышка ограничителя | |
| 78 | 1***2 | Пружина ограничителя | |
| 79 | 1***Б | Шайба рычага | |
| 80 | 1***6 | Винт пружины | |
| 81 | 2***8 | Шплинт 1,5х10 | |
| 82 | 1***5 | Диафрагма с тягой в сборе | |
| 83 | 1***9 | Диск диафрагмы | |
| 84 | 2***9 | Штифт установочный | |
| 85 | 1***4 | Диффузор малый | |
| 86 | 1***9 | Жиклер холостого хода | |
| 87 | 1***5 | Жиклер воздушный | |
| 88 | 1***7 | Прокладка | |
| 89 | К***6 | Пробка | |
| 90 | 1***5 | Крышка диафрагменного механизма с направляющей втулкой в сборе |
