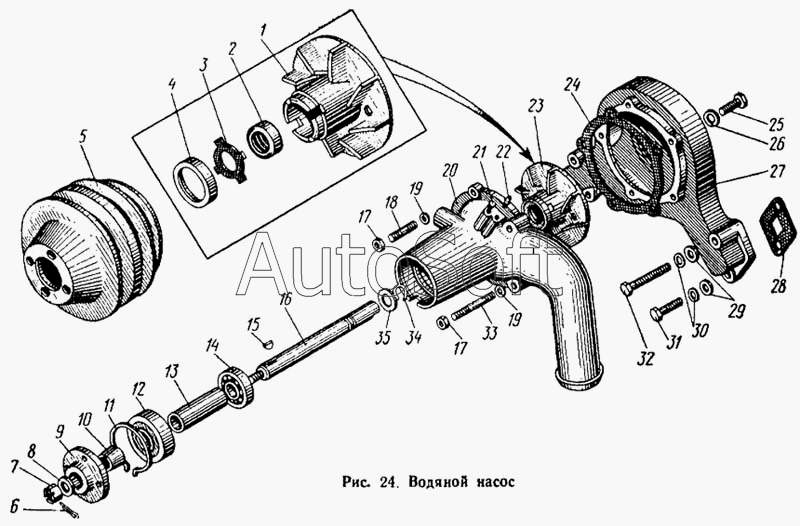

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Водяной насос
27
18
19
19
20
21
22
23
24
25
26
17
17
28
29
30
31
32
33
33
34
35
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1307012 | 1***2 | Корпус подшипников водяного насоса с крыльчаткой в сборе | |
| 695Е-1307145 | 6***5 | Ребро | |
| 695Е-1307146 | 6***6 | Пластина | |
| 1 | 1***А | Крыльчатка водяного насоса | |
| 2 | 1***3 | Уплотнитель водяного насоса в сборе | |
| 3 | 1***3 | Шайба упорная | |
| 4 | 1***1 | Обойма крыльчатки водяного насоса | |
| 5 | 1***2 | Шкив вентилятора | |
| 6 | 2***8 | Шплинт | |
| 7 | 2***8 | Гайка | |
| 8 | 3***8 | Шайба | |
| 9 | 1***А | Ступица шкива | |
| 10 | 1***6 | Втулка шкива вентилятора | |
| 11 | 1***3 | Кольцо переднего подшипника упорное | |
| 12 | 3***П | Подшипник | |
| 13 | 1***2 | Втулка подшипников распорная | |
| 14 | 1***1 | Подшипник вала водяного насоса в сборе | |
| 15 | 3***П | Шпонка | |
| 16 | 1***3 | Вал водяного насоса | |
| 17 | 2***8 | Гайка М8х1 | |
| 18 | 3***8 | Шпилька | |
| 19 | 2***2 | Шайба 8 пружинная | |
| 20 | 1***3 | Корпус подшипников водяного насоса | |
| 21 | 2***П | Пробка | |
| 22 | 3***П | Масленка в сборе | |
| 23 | 1***А | Крыльчатка водяного насоса в сборе | |
| 24 | 1***6 | Прокладка корпуса подшипников | |
| 25 | 3***8 | Болт | |
| 26 | 3***П | Шайба | |
| 27 | 1***5 | Корпус водяного насоса | |
| 28 | 1***8 | Прокладка водяного насоса | |
| 29 | 2***8 | Шайба | |
| 30 | 2***2 | Шайба 10 пружинная | |
| 31 | 2***8 | Болт М10х32 | |
| 32 | 2***8 | Болт М10х60 | |
| 33 | 3***8 | Шпилька | |
| 33 | 3***8 | Шпилька | |
| 34 | 1***4 | Кольцо валика водяного насоса пружинное | |
| 35 | 1***6 | Водосбрасыватель сальника водяного насоса |
