Каталог запасных частей к технике: ЛАЗ 695Н (1976). Сцепление
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31

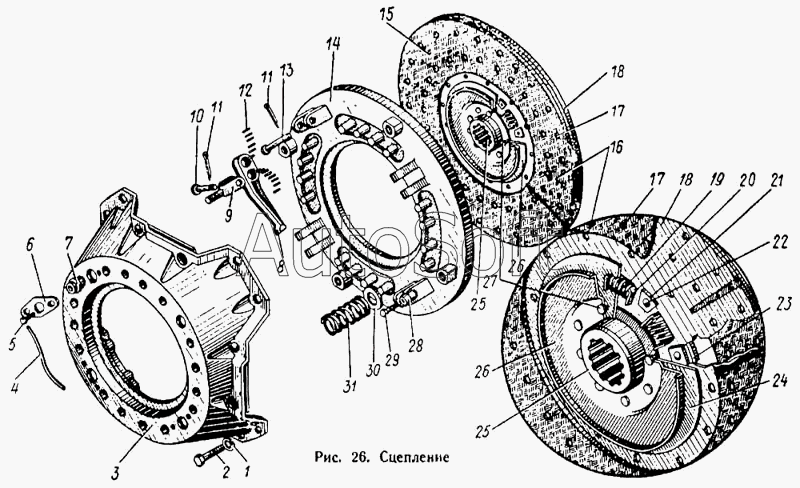

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1601131 | 1***1 | Диск сцепления ведомый с кольцом демпфера в сборе | |
| 1 | 2***2 | Шайба 10 пружинная | |
| 2 | 3***П | Болт М10х30 | |
| 3 | 1***2 | Кожух сцепления с пластиной в сборе | |
| 4 | 2***П | Шплинт-проволока | |
| 5 | 3***П | Болт М8х12 | |
| 6 | 1***3 | Пластина регулировочной гайки сцепления опорная | |
| 7 | 1***8 | Гайка вилки рычага нажимного диска сцепления регулировочная | |
| 8 | 1***5 | Рычаг нажимного диска сцепления | |
| 9 | 3***П | Вилка рычага нажимного диска сцепления | |
| 10 | 1***2 | Палец вилки рычага нажимного диска сцепления | |
| 11 | 2***П | Шплинт 3х15 | |
| 12 | 3***П | Ролик 1,6х12 | |
| 13 | 1***5 | Палец рычага нажимного диска сцепления | |
| 14 | 1***3 | Диск сцепления нажимной | |
| 15 | 1***0 | Диск сцепления ведомый в сборе | |
| 16 | 1***8 | Накладка ведомого диска сцепления фрикционная | |
| 17 | 3***П | Заклепка 4х6 | |
| 18 | 1***3 | Диск сцепления ведомый | |
| 19 | 1***0 | Пружина демпфера сцепления | |
| 20 | 1***1 | Пластина пружины демпфера сцепления опорная | |
| 21 | 1***9 | Накладка демпфера фрикционная | |
| 22 | 2***П | Заклепка 5х20 | |
| 23 | 1***3 | Кольцо демпфера сцепления | |
| 24 | 1***3 | Диск демпфера сцепления | |
| 25 | 1***2 | Ступица ведомого диска сцепления | |
| 26 | 1***5 | Маслоотражатель ведомого диска сцепления | |
| 27 | 2***П | Заклепка 8х30 | |
| 28 | 1***6 | Втулка пластины крепления нажимного диска сцепления | |
| 29 | 3***8 | Болт М8х22 | |
| 30 | 1***8 | Шайба нажимной пружины сцепления изоляционная | |
| 31 | 1***5 | Пружина сцепления нажимная |
