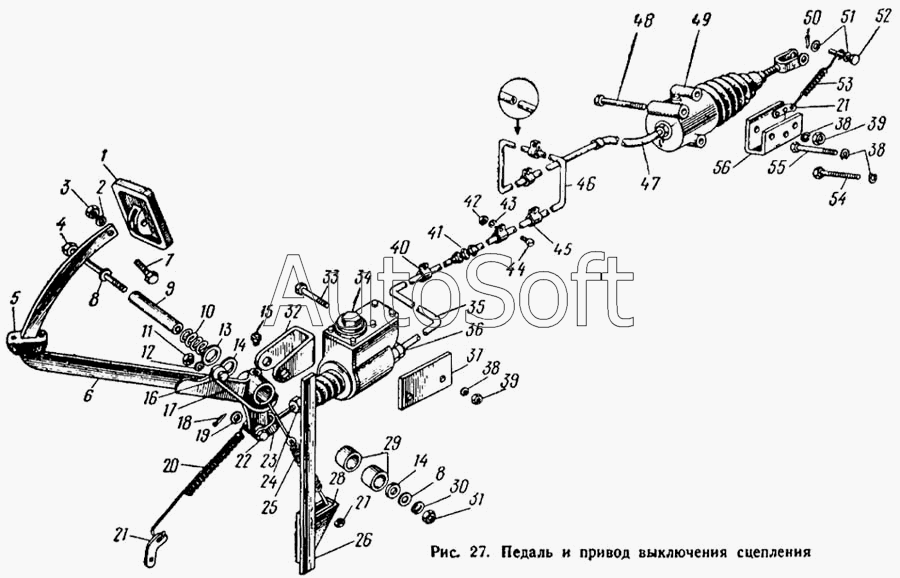

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Педаль и привод выключения сцепления
31
39
38
38
38
37
36
35
34
33
32
32
39
30
29
28
27
26
25
24
23
22
21
21
45
56
55
54
53
52
51
50
49
48
47
46
21
44
44
44
44
44
44
43
42
41
40
10
21
20
19
18
17
16
15
14
14
13
12
11
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220104-П29 | 2***9 | Винт М6х14 | |
| 252810-П | 2***П | Заклепка | |
| 304901-П | 3***П | Шпонка сегментная | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 695-1602013 | 6***3 | Педаль сцепления | |
| 695-1602017 | 6***7 | Ограничитель хода педали сцепления | |
| 695-1602040 | 6***0 | Площадка педали сцепления в сборе | |
| 695-1602042 | 6***2 | Площадка педали сцепления | |
| 695-1602045 | 6***5 | Ушко площадки педали сцепления | |
| 695-1602142 | 6***2 | Стойка кронштейна вспомогательной пружины | |
| 695-1602143 | 6***3 | Кронштейн вспомогательной пружины педали сцепления | |
| 695-1602154-В | 6***В | Трубка от главного цилиндра | |
| 695-1602158-В | 6***В | Трубка от цилиндра управления сцеплением в сборе | |
| 695-1602181-Б | 6***Б | Шланг цилиндра управления сцеплением | |
| 695Е-1602014 | 6***4 | Ступица педали сцепления в сборе | |
| 695Е-1602016 | 6***6 | Ступица педали сцепления | |
| 695Е-1602119 | 6***9 | Косынка | |
| 695Е-1602126 | 6***6 | Пластина правая | |
| 695Е-1602127 | 6***7 | Пластина левая | |
| 695Е-1602166 | 6***6 | Усилитель | |
| 695М-3506122 | 6***2 | Хомут в сборе | |
| 695Н-1602009 | 6***9 | Педаль сцепления с осью в сборе | |
| 1 | 6***8 | Накладка площадки педали | |
| 2 | 2***8 | Шайба 8 пружинная | |
| 3 | 2***8 | Гайка М8-6Н | |
| 4 | 2***8 | Болт М12х105 | |
| 5 | 6***5 | Муфта пола педалей защитная | |
| 6 | 6***0 | Педаль сцепления в сборе | |
| 7 | 2***8 | Болт М8х22 | |
| 8 | 6***3 | Шайба оси педали сцепления | |
| 9 | 6***Б | Ось педали сцепления | |
| 10 | 6***5 | Пружина оси педали сцепления распорная | |
| 11 | 2***8 | Гайка М10х1 | |
| 12 | 2***2 | Шайба 10 пружинная | |
| 13 | 1***2 | Шайба оси педали сцепления упорная | |
| 14 | 1***8 | Сальник педали сцепления | |
| 15 | 3***П | Масленка в сборе | |
| 16 | 6***7 | Палец вспомогательной пружины педали сцепления | |
| 17 | 1***5 | Серьга вспомогательной пружины педали сцепления | |
| 18 | 2***8 | Шплинт 4х20 | |
| 19 | 2***8 | Шайба 12 | |
| 20 | 6***4 | Пружина педали сцепления оттяжная | |
| 21 | 6***6 | Ушко пружины | |
| 21 | 6***6 | Ушко пружины | |
| 21 | 6***6 | Ушко пружины | |
| 22 | 2***8 | Палец 12х38 | |
| 23 | 3***8 | Вилка | |
| 24 | 2***8 | Гайка М12х1,25 | |
| 25 | 1***2 | Пружина педали сцепления вспомогательная | |
| 26 | 6***1 | Кронштейн вспомогательной пружины педали сцепления в сборе | |
| 27 | 1***8 | Гайка крюка вспомогательной пружины педали сцепления | |
| 28 | 1***5 | Крюк вспомогательной пружины педали сцепления | |
| 29 | 6***2 | Втулка ступицы педали сцепления | |
| 30 | 2***2 | Шайба 12 пружинная | |
| 31 | 2***8 | Гайка М12х1,75 | |
| 32 | 6***4 | Кронштейн педали сцепления | |
| 32 | 6***4 | Кронштейн педали сцепления | |
| 33 | 2***8 | Болт М10х28 | |
| 34 | 6***0 | Цилиндр управления сцеплением главный в сборе | |
| 35 | 6***В | Трубка от главного цилиндра в сборе | |
| 36 | 6***1 | Штуцер ввертной | |
| 37 | 6***4 | Кронштейн главного цилиндра управления сцеплением | |
| 38 | 2***2 | Шайба 8 пружинная | |
| 38 | 2***2 | Шайба 10 пружинная | |
| 38 | 2***2 | Шайба 10 пружинная | |
| 39 | 2***8 | Гайка М10-6Н | |
| 39 | 2***8 | Гайка М10-6Н | |
| 40 | 6***3 | Хомут | |
| 41 | 6***Б | Штуцер | |
| 42 | 2***8 | Гайка М6-6Н | |
| 43 | 2***2 | Шайба 6 пружинная | |
| 44 | 6***0 | Винт | |
| 44 | 6***0 | Винт | |
| 44 | 6***0 | Винт | |
| 44 | 6***0 | Винт | |
| 44 | 6***0 | Винт | |
| 44 | 6***0 | Винт | |
| 45 | 6***4 | Прокладка | |
| 46 | 8***В | Трубка от цилиндра управления сцеплением в сборе | |
| 47 | 6***В | Шланг цилиндра управления сцеплением в сборе | |
| 48 | 2***8 | Болт М10х60 | |
| 49 | 6***0 | Цилиндр управления сцеплением в сборе | |
| 50 | 2***2 | Шплинт 3х20 | |
| 51 | 2***8 | Шайба | |
| 52 | 2***8 | Палец 10х38 | |
| 53 | 6***0 | Пружина рычага вилки выключения сцепления | |
| 54 | 2***8 | Болт М10х40 | |
| 55 | 2***8 | Болт М10х1,5х25 | |
| 56 | 6***4 | Кронштейн цилиндра управления сцеплением с кронштейном углового рычага в сборе |
