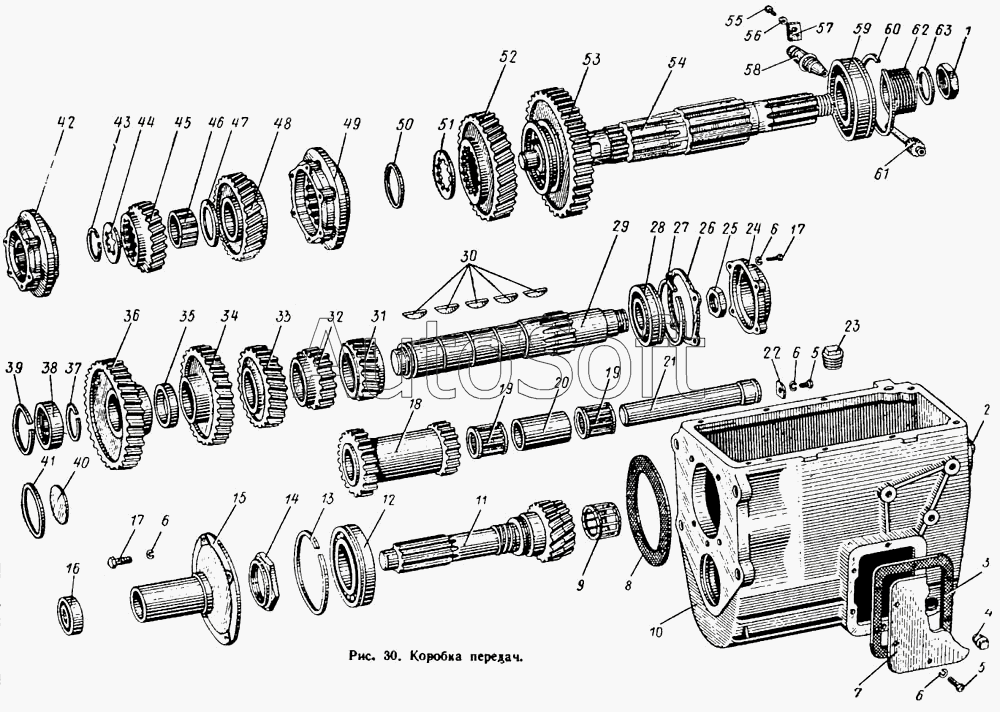

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Коробка передач
1
2
3
4
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1701101 | 1***1 | Вал вторичный с подшипником и стопорным кольцом (комплект) | |
| 130-1701143 | 1***3 | Стопор втулки шестерни четвертой передачи | |
| 130-1701147 | 1***7 | Фланец вторичного вала с отражателем в сборе | |
| 130М-3802045 | 1***5 | Шестерня привода спидометра ведомая | |
| 164АН-3802045 | 1***5 | Шестерня привода спидометра ведомая | |
| 250559-П8 | 2***8 | Гайка М14х1,5 | |
| 252138-П2 | 2***2 | Шайба 14 пружинная | |
| 304098-П8 | 3***8 | Шпилька крепления коробки передач | |
| 304180-П | 3***П | Заклепка | |
| 304180-П | 3***П | Заклепка | |
| 306351-П | 3***П | Кольцо уплотнительное | |
| 306351-П | 3***П | Кольцо уплотнительное | |
| 307806-П | 3***П | Сальник вторичного вала в сборе | |
| 695Б-1700010 | 6***0 | Коробка передач в сборе | |
| 695М-3802039 | 6***9 | Ось ведомой шестерни привода спидометра | |
| 695М-3802039 | 6***9 | Ось ведомой шестерни привода спидометра | |
| 697Е-1700010 | 6***0 | Коробка передач в сборе | |
| 1 | 1***9 | Гайка фланца вторичного вала | |
| 2 | 1***6 | Прокладка крышки заднего подшипника | |
| 3 | 1***1 | Прокладка крышки люка | |
| 4 | 3***П | Пробка РКII-3/4" | |
| 5 | 2***8 | Болт М10 | |
| 6 | 2***2 | Шайба 10 пружинная | |
| 6 | 2***2 | Шайба 10 пружинная | |
| 6 | 2***2 | Шайба 10 пружинная | |
| 7 | 1***0 | Крышка люка картера коробки передач | |
| 8 | 1***2 | Прокладка крышки подшипника первичного вала | |
| 9 | 3***П | Подшипник вторичного вала передний в сборе | |
| 10 | 1***5 | Картер коробки передач | |
| 11 | 1***А | Вал коробки передач первичный | |
| 12 | 3***П | Подшипник | |
| 13 | 3***П | Кольцо замочное | |
| 14 | 1***7 | Гайка подшипника первичного вала | |
| 15 | 1***0 | Крышка подшипника первичного вала | |
| 16 | 1***5 | Подшипник первичного вала передний в сборе | |
| 17 | 2***8 | Болт М10х28 | |
| 17 | 2***8 | Болт М10х28 | |
| 18 | 1***2 | Блок шестерен заднего хода | |
| 19 | 1***0 | Подшипник блока шестерен заднего хода в сборе | |
| 20 | 1***6 | Втулка блока шестерен заднего хода дистанционная | |
| 21 | 1***2 | Ось блока шестерен заднего хода | |
| 22 | 1***8 | Стопор оси блока шестерен заднего хода | |
| 23 | 3***П | Пробка РКII-1" | |
| 24 | 1***4 | Крышка заднего подшипника промежуточного вала | |
| 25 | 1***1 | Гайка заднего подшипника промежуточного вала упорная | |
| 26 | 1***5 | Прокладка крышки заднего подшипника промежуточного вала | |
| 27 | 3***П | Кольцо заднего подшипника стопорное | |
| 28 | 3***П | Подшипник | |
| 29 | 1***8 | Вал коробки передач промежуточный | |
| 30 | 3***П | Шпонка сегментная | |
| 31 | 1***9 | Шестерня второй передачи промежуточного вала | |
| 32 | 1***4 | Шестерня заднего хода промежуточного вала | |
| 33 | 1***1 | Шестерня третьей передачи промежуточного вала | |
| 34 | 1***5 | Шестерня четвертой передачи промежуточного вала | |
| 35 | 1***9 | Втулка промежуточного вала распорная | |
| 36 | 1***6 | Шестерня постоянного зацепления промежуточного вала | |
| 37 | 3***П | Кольцо замочное | |
| 38 | 3***П | Подшипник | |
| 39 | 3***П | Кольцо замочное | |
| 40 | 3***П | Заглушка 72 | |
| 41 | 1***4 | Кольцо картера уплотнительное | |
| 42 | 1***1 | Синхронизатор четвертой и пятой передач в сборе | |
| 43 | 1***9 | Кольцо шестерен третьей и четвертой передач стопорное | |
| 44 | 1***7 | Шайба шестерни четвертой передачи опорная | |
| 45 | 1***1 | Шестерня четвертой передачи вторичного вала | |
| 46 | 1***2 | Втулка шестерни четвертой передачи вторичного вала со стопором в сборе | |
| 47 | 1***0 | Шайба шестерни третьей передачи опорная | |
| 48 | 1***1 | Шестерня третьей передачи вторичного вала | |
| 49 | 1***0 | Синхронизатор второй и третьей передач в сборе | |
| 50 | 3***П | Кольцо шестерни второй передачи стопорное | |
| 51 | 1***8 | Шайба шестерни второй передачи опорная | |
| 52 | 1***7 | Шестерня второй передачи вторичного вала | |
| 53 | 1***2 | Шестерня первой передачи вторичного вала | |
| 54 | 1***Б | Вал коробки передач вторичный | |
| 55 | 2***8 | Болт М8-6gх20 | |
| 56 | 2***2 | Шайба 8 пружинная | |
| 57 | 1***1 | Стопор штуцера | |
| 58 | 1***8 | Штуцер гибкого вала привода спидометра | |
| 59 | 3***П | Подшипник | |
| 60 | 3***П | Кольцо замочное | |
| 61 | 6***4 | Шестерня привода спидометра ведомая в сборе | |
| 62 | 1***3 | Червяк привода спидометра | |
| 63 | 3***П | Шайба 34 |
