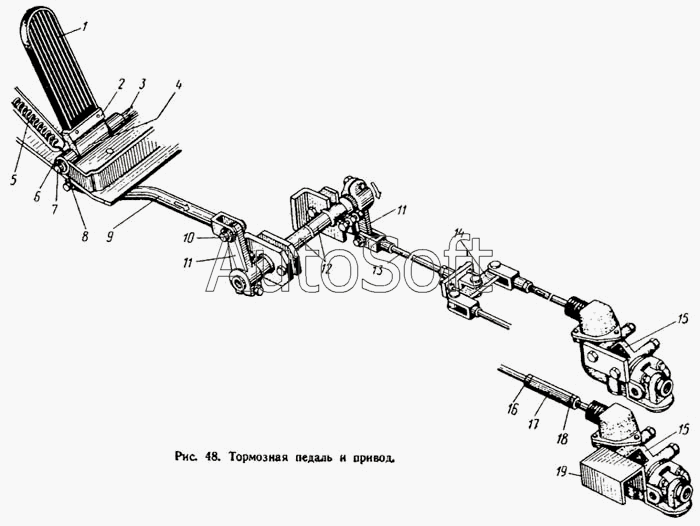

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Тормозная педаль и привод
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 122-2104158 | 1***8 | Обойма подшипника | |
| 127-3504059 | 1***9 | Рычаг вала привода тормозного клапана в сборе | |
| 127-3504060 | 1***0 | Рычаг вала привода тормозного клапана | |
| 200315-П8 | 2***8 | Болт М10х40 | |
| 201466-П8 | 2***8 | Болт М8-6gх45 | |
| 221580-П8 | 2***8 | Винт М5х16 | |
| 250510-П8 | 2***8 | Гайка М8-6Н | |
| 250512-П8 | 2***8 | Гайка М10-6Н | |
| 252006-П8 | 2***8 | Шайба | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 258039-П8 | 2***8 | Шплинт 3,2х20 | |
| 258042-П8 | 2***8 | Шплинт 3х35 | |
| 260059-П8 | 2***8 | Палец 10х32 | |
| 305100-П | 3***П | Втулка | |
| 305100-П | 3***П | Втулка | |
| 305100-П | 3***П | Втулка | |
| 415216-П8 | 4***8 | Болт М10х46 | |
| 695-3504136 | 6***6 | Ушко пружины | |
| 695-3504141 | 6***1 | Кронштейн тяги тормозного клапана передний | |
| 695-3504141 | 6***1 | Кронштейн тяги тормозного клапана передний | |
| 695-3504141 | 6***1 | Кронштейн тяги тормозного клапана передний | |
| 695-3504141 | 6***1 | Кронштейн тяги тормозного клапана передний | |
| 695-3504141 | 6***1 | Кронштейн тяги тормозного клапана передний | |
| 695-3504141 | 6***1 | Кронштейн тяги тормозного клапана передний | |
| 695-3504141 | 6***1 | Кронштейн тяги тормозного клапана передний | |
| 695-3504141 | 6***1 | Кронштейн тяги тормозного клапана передний | |
| 695-3508051 | 6***1 | Втулка распорная | |
| 695-3508355 | 6***5 | Подшипник | |
| 695Б-3504030 | 6***0 | Тяга привода тормозного крана в сборе | |
| 695Б-3504031 | 6***1 | Тяга тормозного крана | |
| 695Е-3504114 | 6***4 | Пластина | |
| 695Е-3504158 | 6***8 | Вилка резьбовая | |
| 695Е-3504172 | 6***2 | Рычаг вала | |
| 695Е-3508046 | 6***6 | Вилка резьбовая | |
| 695Е-3508329-Б | 6***Б | Вилка приварная | |
| 695Е-3508329-Б | 6***Б | Вилка приварная | |
| 695Е-3508329-Б | 6***Б | Вилка приварная | |
| 695ЕЭ-3504014 | 6***4 | Педаль тормоза | |
| 695ЕЭ-3504062 | 6***2 | Тяга тормозного клапана | |
| 695ЕЭ-3504069 | 6***9 | Кронштейн вала привода тормозного клапана | |
| 695ЕЭ-3504069 | 6***9 | Кронштейн вала привода тормозного клапана | |
| 695ЕЭ-3504084 | 6***4 | Тяга заднего клапана | |
| 695М-3504055 | 6***5 | Вилка тяги тормозной педали | |
| 695М-3504102 | 6***2 | Вилка специальная в сборе | |
| 695М-3604088 | 6***8 | Вилка тяги тормозной педали | |
| 695М-3724046 | 6***6 | Втулка проводов | |
| 699А-3504054 | 6***4 | Тяга тормозной педали | |
| 1 | 6***2 | Накладка педали тормоза | |
| 2 | 1***9 | Скоба крепления накладки педали | |
| 3 | 1***1 | Ось педали | |
| 4 | 6***Б | Педаль тормоза в сборе | |
| 5 | 6***0 | Пружина педали тормоза | |
| 6 | 2***8 | Шайба | |
| 7 | 2***8 | Палец 10х38 | |
| 8 | 2***8 | Шплинт 3,2х20 | |
| 9 | 6***2 | Тяга тормозной педали в сборе | |
| 10 | 2***8 | Палец 10х32 | |
| 11 | 6***0 | Рычаг вала в сборе | |
| 12 | 6***1 | Вал привода тормозного клапана | |
| 13 | 6***2 | Тяга привода тормозного клапана в сборе | |
| 14 | 6***4 | Коромысло | |
| 15 | 6***Б | Кран тормозной с тягой в сборе | |
| 16 | 2***8 | Гайка М10х1 | |
| 17 | 6***4 | Стяжка | |
| 18 | 6***6 | Гайка | |
| 19 | 6***0 | Кронштейн | |
| 19 | 6***0 | Кронштейн |
