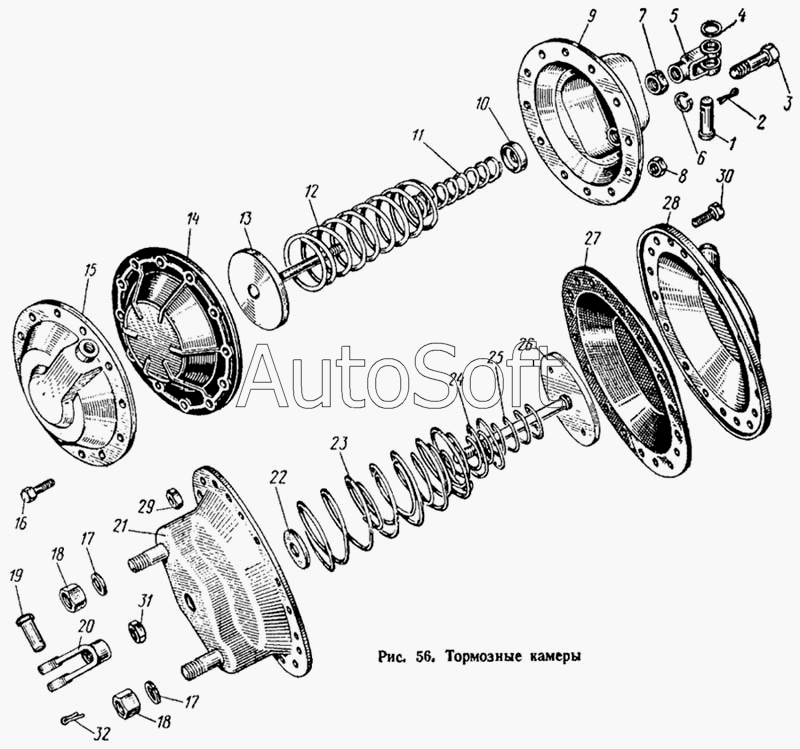

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Тормозные камеры
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200-3513028 | 2***8 | Пробка-заглушка задней тормозной камеры | |
| 695Е-3519138 | 6***8 | Удлинитель в сборе | |
| 695Е-3519138 | 6***8 | Удлинитель в сборе | |
| 695Е-3519139 | 6***9 | Удлинитель | |
| 1 | 2***П | Палец 12х38 | |
| 2 | 2***8 | Шплинт 4х25 | |
| 3 | 2***8 | Болт М12х45 | |
| 4 | 2***П | Шайба 12 | |
| 5 | 1***0 | Вилка штока передней тормозной камеры | |
| 6 | 2***2 | Шайба 12 пружинная | |
| 7 | 2***8 | Гайка М12х1,25 | |
| 8 | 2***8 | Гайка М8-6Н | |
| 9 | 1***0 | Корпус передней тормозной камеры в сборе | |
| 10 | 1***8 | Шайба передней тормозной камеры уплотнительная | |
| 11 | 1***9 | Пружина уплотнительной шайбы передней тормозной камеры | |
| 12 | 1***4 | Пружина передней тормозной камеры | |
| 13 | 1***0 | Шток тормозной камеры в сборе | |
| 14 | 1***0 | Диафрагма передней тормозной камеры | |
| 15 | 1***0 | Крышка корпуса передней тормозной камеры в сборе | |
| 16 | 2***8 | Болт М8-6gх20 | |
| 17 | 2***2 | Шайба 16 пружинная | |
| 17 | 2***2 | Шайба 16 пружинная | |
| 18 | 2***9 | Гайка | |
| 18 | 2***9 | Гайка | |
| 19 | 2***2 | Палец | |
| 19 | 2***2 | Палец | |
| 20 | 2***Б | Вилка штока тормозной камеры | |
| 21 | 2***Б | Корпус задней тормозной камеры в сборе | |
| 22 | 2***Т | Шайба штока задней тормозной камеры уплотнительная | |
| 23 | 2***4 | Пружина задней тормозной камеры большая | |
| 24 | 2***7 | Пружина задней тормозной камеры малая | |
| 25 | 2***7 | Пружина уплотнительной шайбы штока тормозной камеры | |
| 26 | 2***А | Шток задней тормозной камеры в сборе | |
| 27 | 2***1 | Диафрагма задней тормозной камеры | |
| 28 | 2***Б | Крышка корпуса задней тормозной камеры в сборе | |
| 29 | 2***9 | Гайка | |
| 30 | 2***9 | Болт | |
| 31 | 3***9 | Гайка | |
| 31 | 3***9 | Гайка | |
| 32 | 2***9 | Шплинт 3,2х16 | |
| 32 | 2***9 | Шплинт 3,2х16 |
