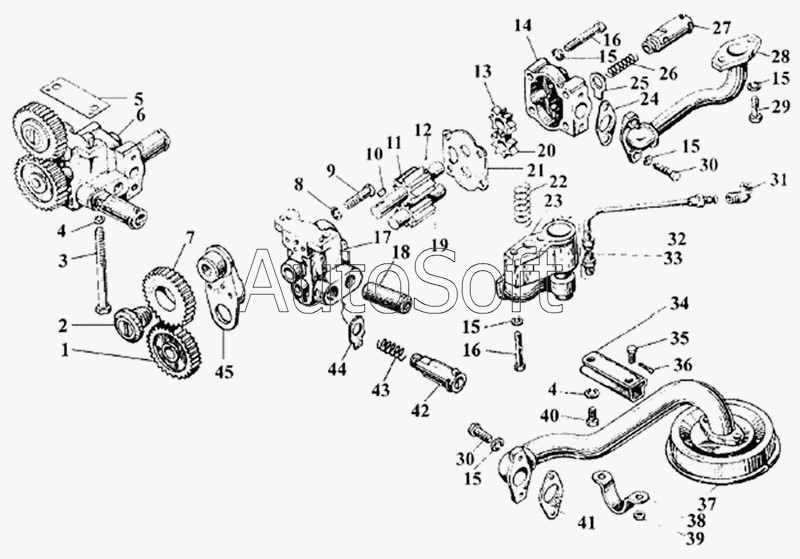

Каталог запасных частей к технике: ЛАЗ 5252. Масляный насос двигателя ЯМЗ-236НЕ и ЯМЗ-236А
35
24
25
26
27
28
29
30
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
4
5
6
7
8
9
10
11
1
13
14
15
15
15
15
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***А | Шестерня ведомая | |
| 2 | 2***2 | Фланец упорный | |
| 3 | 3***2 | Болт | |
| 4 | 2***2 | Шайба 10 пружинная | |
| 5 | 2***0 | Прокладка регулировочная | |
| 6 | 2***З | Насос масляный | |
| 7 | 2***А | Шестерня промежуточная | |
| 8 | 2***2 | Шайба 12 пружинная | |
| 9 | 3***2 | Болт | |
| 10 | 3***2 | Шпонка сегментная | |
| 11 | 2***Б | Шестерня нагнетающей секции ведущая | |
| 12 | 2***4 | Шарик | |
| 13 | 2***0 | Шестерня радиаторной секции ведущая | |
| 14 | 2***В | Корпус радиаторной секции | |
| 15 | 2***2 | Шайба 8 пружинная | |
| 16 | 2***2 | Болт | |
| 17 | 2***Г | Корпус нагнетающей секции | |
| 18 | 2***В | Трубка нагнетающей секции отводящая | |
| 19 | 2***Б | Шестерня ведомая нагнетающей секции | |
| 20 | 2***4 | Шестерня ведомая радиаторной секции | |
| 21 | 2***9 | Проставка | |
| 22 | 2***7 | Пружина клапана | |
| 23 | 2***А | Клапан дифференциальный | |
| 24 | 2***А | Прокладка | |
| 25 | 3***2 | Шайба | |
| 26 | 2***Б | Пружина предохранительного клапана | |
| 27 | 2***Б | Клапан радиаторной секции предохранительный | |
| 28 | 2***В | Трубка радиаторной секции отводящая | |
| 29 | 2***2 | Болт | |
| 30 | 2***9 | Болт М8-6gх25 | |
| 31 | 3***П | Угольник | |
| 32 | 2***З | Трубка дифференциального клапана подводящая | |
| 33 | 3***9 | Штуцер ввертной | |
| 34 | 2***0 | Кронштейн крепления всасывающей трубы | |
| 35 | 3***2 | Болт | |
| 36 | 2***9 | Шплинт 2х16 | |
| 37 | 2***Г | Трубка всасывающая с заборником | |
| 38 | 2***2 | Скоба | |
| 39 | 2***2 | Гайка | |
| 40 | 2***2 | Болт | |
| 41 | 2***6 | Прокладка | |
| 42 | 2***Б | Клапан нагнетающей секции редукционный | |
| 43 | 2***Б | Пружина клапана | |
| 44 | 3***2 | Шайба | |
| 45 | 2***В | Ось промежуточной шестерни |
