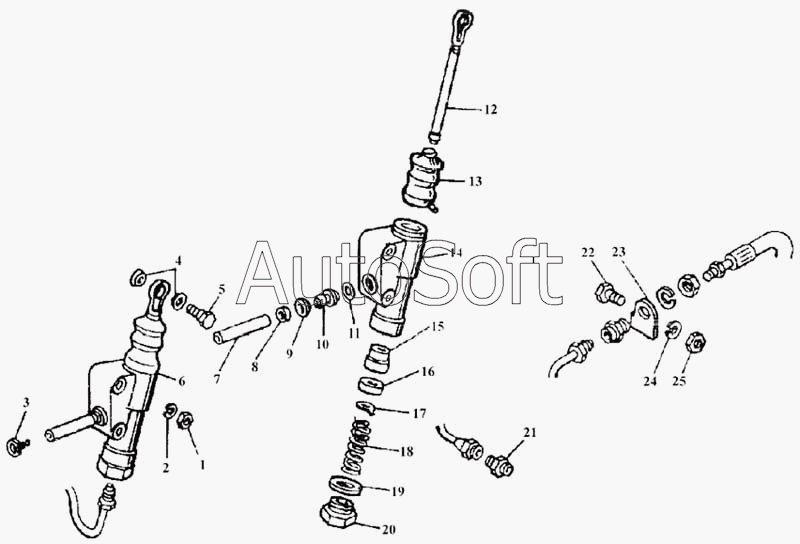

Каталог запасных частей к технике: ЛАЗ 5252. Механизм и привод управления сцеплением (модель 52527)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Гайка М10х1,25 | |
| 2 | 1***7 | Шайба 10 пружинная | |
| 3 | 1***0 | Хомут | |
| 4 | 5***3 | Втулка | |
| 5 | 5***1 | Палец толкателя | |
| 6 | 5***0 | Главный цилиндр управления сцеплением в сборе | |
| 7 | 5***5 | Шланг гибкий | |
| 8 | 1***0 | Хомут | |
| 9 | 5***9 | Шайба стопорная | |
| 10 | 2***2 | Штуцер гибкого шланга | |
| 11 | 2***2 | Прокладка | |
| 12 | 5***8 | Толкатель поршня главного цилиндра в сборе | |
| 13 | 5***3 | Чехол защитный главного цилиндра | |
| 14 | 5***0 | Цилиндр главный | |
| 15 | 5***5 | Поршень главного цилиндра | |
| 16 | 5***7 | Манжета поршня | |
| 17 | 5***5 | Держатель пружины | |
| 18 | 5***9 | Пружина | |
| 19 | 5***1 | Прокладка пробки | |
| 20 | 5***9 | Пробка главного цилиндра | |
| 21 | 8***3 | Штуцер ввёртный | |
| 22 | 1***1 | Болт | |
| 23 | 5***1 | Скоба шланга управления сцеплением | |
| 24 | 1***7 | Шайба пружинная | |
| 25 | 1***1 | Гайка М12х1,25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
