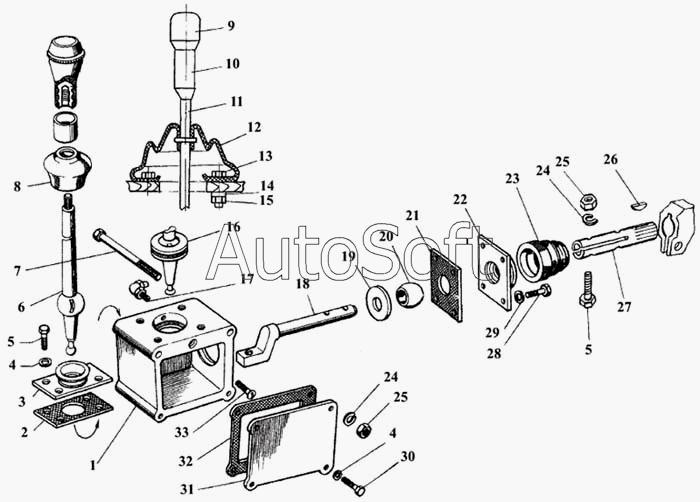

Каталог запасных частей к технике: ЛАЗ 5252. Привод управления механизмом переключения передач (модели 52527, 52528, 52528А)
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Корпус рычага переключения передач | |
| 2 | 4***7 | Пластина | |
| 3 | 4***0 | Обойма подшипника в сборе | |
| 4 | 2***8 | Шайба 6 | |
| 5 | 2***8 | Болт М10х45 | |
| 6 | 4***4 | Рычаг переключения передач | |
| 7 | 2***9 | Болт М10х100 | |
| 8 | 6***5 | Чехол рычага переключения передач | |
| 9 | А***9 | Ручка рычага переключения передач | |
| 10 | 5***1 | Удлинитель | |
| 11 | 5***0 | Рычаг переключения передач с корпусом и осью | |
| 12 | 5***0 | Чехол рычага переключения передач | |
| 13 | 2***7 | Шайба | |
| 14 | 2***7 | Шайба | |
| 15 | 2***7 | Гайка М4 | |
| 16 | 4***0 | Подшипник | |
| 17 | 6***7 | Масленка | |
| 18 | 4***9 | Ось корпуса рычага переключения передач | |
| 19 | 4***4 | Планка | |
| 20 | 4***1 | Подшипник оси | |
| 21 | 4***9 | Прокладка | |
| 22 | 4***6 | Крышка | |
| 23 | 6***0 | Колпак защитный | |
| 24 | 2***8 | Шайба 10 пружинная | |
| 25 | 2***8 | Гайка М10-6Н | |
| 26 | 4***7 | Шпонка сегментная | |
| 27 | 5***0 | Переходник | |
| 28 | 2***8 | Болт М8х1,25х16 | |
| 29 | 2***8 | Шайба 8 | |
| 30 | 2***8 | Болт М6х12 | |
| 31 | 4***8 | Крышка | |
| 32 | 4***7 | Прокладка | |
| 33 | 2***8 | Винт М6х14 |
