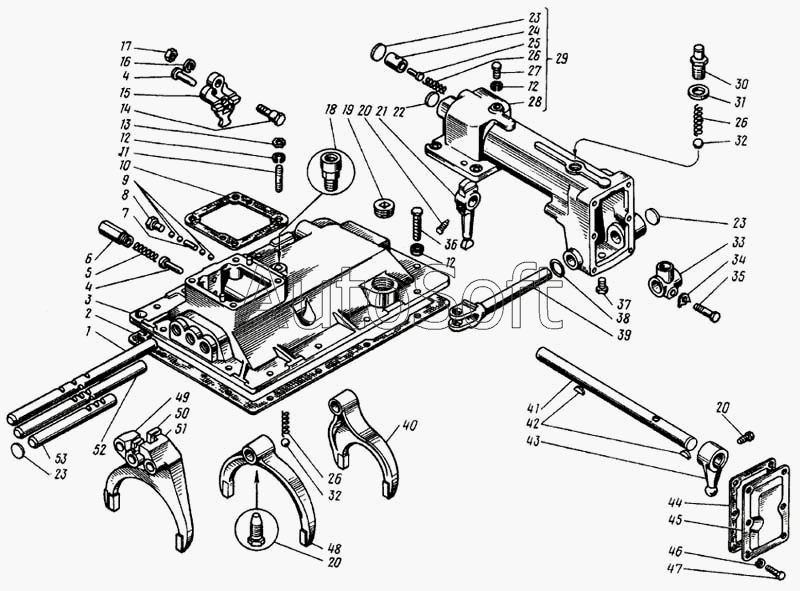

Каталог запасных частей к технике: ЛАЗ 5252. Механизм переключения передач (модели 52528, 52528А)
44
21
22
23
23
23
32
32
36
40
41
42
43
20
20
20
45
46
47
48
49
50
51
52
53
11
2
3
4
4
5
6
7
8
9
10
1
12
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Шток вилки переключения первой передачи и заднего хода | |
| 2 | 2***4 | Прокладка крышки | |
| 3 | 2***2 | Крышка верхняя | |
| 4 | 2***9 | Предохранитель включения первой передачи и заднего хода | |
| 5 | 2***А | Пружина предохранителя | |
| 6 | 2***2 | Стакан пружины | |
| 7 | 2***7 | Штифт замка штоков | |
| 8 | 3***9 | Пробка | |
| 9 | 2***3 | Шарик | |
| 10 | 2***2 | Прокладка | |
| 11 | 2***9 | Шпилька | |
| 12 | 2***2 | Шайба 10 пружинная | |
| 13 | 2***9 | Гайка М10х1 | |
| 14 | 2***6 | Ось поводка | |
| 15 | 2***5 | Поводок переключения первой передачи и заднего хода | |
| 16 | 2***2 | Шайба 12 пружинная | |
| 17 | 2***9 | Гайка | |
| 18 | 2***А | Сапун | |
| 19 | 2***2 | Пробка | |
| 20 | 2***5 | Винт установочный | |
| 21 | 2***Б | Рычаг переключения передач | |
| 22 | 2***5 | Заглушка | |
| 23 | 2***5 | Заглушка | |
| 32 | 2***0 | Шарик фиксатора | |
| 36 | 2***9 | Болт М10х30 | |
| 40 | 2***4 | Вилка переключения первой передачи и заднего хода | |
| 41 | 2***1 | Валик | |
| 42 | 3***2 | Шпонка | |
| 43 | 2***2 | Рычаг переключения передач | |
| 44 | 2***1 | Прокладка | |
| 45 | 2***0 | Крышка картера механизма дистанционного переключения передач | |
| 46 | 2***2 | Шайба 8 пружинная | |
| 47 | 2***9 | Болт М8-6gх16 | |
| 48 | 2***7 | Вилка переключения второй и третьей передач | |
| 49 | 2***3 | Головка штока вилки переключения первой передачи и заднего хода | |
| 50 | 2***8 | Головка штока вилки переключения второй и третьей передач | |
| 51 | 2***3 | Вилка переключения четвертой и пятой передач | |
| 52 | 2***4 | Шток вилки переключения второй и третьей передач | |
| 53 | 2***4 | Шток вилки переключения четвертой и пятой передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
