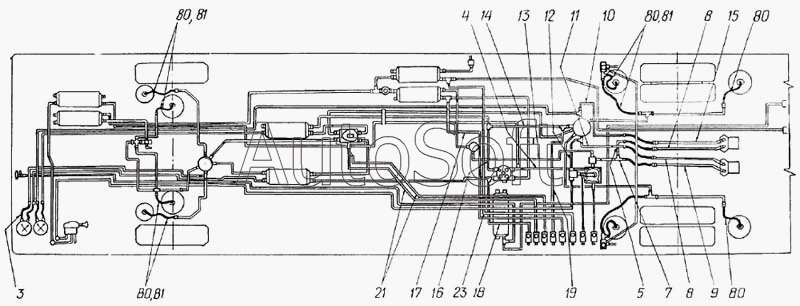

Каталог запасных частей к технике: ЛАЗ 5252. Трубопроводы тормозной системы
11
10
9
8
8
7
5
4
3
12
21
81
81
81
80
80
80
80
80
23
19
18
17
16
15
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 191716114 | 1***4 | Кольцо 014-01 8-25-2-1 | |
| 200211-П29 | 2***9 | Болт М6х30 | |
| 201456-П29 | 2***9 | Болт М8-6gх20 | |
| 250508-П29 | 2***9 | Гайка М6-6Н | |
| 250510-П29 | 2***9 | Гайка М8-6Н | |
| 250561 -П29 | 2***9 | Гайка М16-6Н | |
| 250659-П29 | 2***9 | Гайка М22х1,5-6Н | |
| 252019-П29 | 2***9 | Шайба 20 | |
| 252134-П29 | 2***9 | Шайба 6 пружинная | |
| 252135-П29 | 2***9 | Шайба 8 | |
| 4202-3506422 | 4***2 | Кольцо 010-014-25-2-2 | |
| 42021-3506416 | 4***6 | Втулка | |
| 42021-3506418 | 4***8 | Обойма диаметр 14 | |
| 42021-3506420 | 4***0 | Кольцо 020-025-30-1-4 | |
| 42021-3506438 | 4***8 | Штуцер | |
| 4207-3506425 | 4***5 | Прокладка уплотнительная | |
| 4207-3506430 | 4***0 | Гайка крепления трубопроводов | |
| 42071-3506580 | 4***0 | Уголок ввертный | |
| 52523-3500002 | 5***2 | Кран тормозной обратного действия с ручным управлением | |
| 52523-3506076 | 5***6 | Табличка | |
| 52523-3506316 | 5***6 | Переходник | |
| 52523-3506403 | 5***3 | Штуцер | |
| 52523-3506409 | 5***9 | Штуцер | |
| 52523-3506425 | 5***5 | Переходник | |
| 52523-3506427 | 5***7 | Уголок ввертный | |
| 52523-3506438 | 5***8 | Штуцер | |
| 52523-3506576 | 5***6 | Труба | |
| 695-3513026 | 6***6 | Гайка крепления тройника | |
| 695В-1503018-Б | 6***Б | Кольцо 22 | |
| 695М-3506122 | 6***2 | Хомут в сборе | |
| 695Н-3506094 | 6***4 | Кронштейн переходника | |
| 695Н-3506414 | 6***4 | Обойма диаметр 22 | |
| 699А-2925147-01 | 6***1 | Кольцо 14 | |
| 699Р-3506404 | 6***4 | Штуцер | |
| 699Р-3506405 | 6***5 | Штуцер | |
| 699Р-3506407 | 6***7 | Штуцер | |
| 699Р-3506408 | 6***8 | Штуцер | |
| 699Р-3506423 | 6***3 | Штуцер фланцевый | |
| 699Р-3506426 | 6***6 | Переходник | |
| I 4202-3506094 | I***4 | Кронштейн переходника | |
| Si 4207-3506437 | S***7 | Кронштейн | |
| А 695Н-3506094 | А***4 | Кронштейн переходника | |
| В 52523-3805030 | В***0 | Панель щитка приборов | |
| М 695Ж-1707078 | М***8 | Кронштейн клапана аварийного растормаживания | |
| ММ124Д-3810600 | М***0 | Датчик аварийного давления воздуха ММ124 Д | |
| ММ125Д-3810600 | М***0 | Выключатель пневматический сигнала торможения ММ125Д | |
| Р 699Р-3506094 | Р***4 | Кронштейн переходника | |
| У 695Н-3506094 | У***4 | Кронштейн переходника | |
| Ф 695Н-3506094 | Ф***4 | Кронштейн переходника | |
| 3 | 5***0 | Шланг соединительный к манометру | |
| 4 | 5***2 | Труба | |
| 5 | 5***4 | Труба | |
| 7 | 5***6 | Труба | |
| 8 | 5***8 | Труба | |
| 9 | 5***0 | Труба | |
| 10 | 5***2 | Труба | |
| 11 | 5***4 | Труба | |
| 12 | 5***6 | Труба | |
| 13 | 5***8 | Труба | |
| 14 | 5***0 | Труба | |
| 15 | 5***2 | Труба | |
| 16 | 5***4 | Труба | |
| 17 | 5***0 | Труба | |
| 18 | 5***2 | Труба | |
| 19 | 5***0 | Труба | |
| 20 | 5***8 | Труба | |
| 21 | 5***4 | Труба | |
| 22 | 5***6 | Труба | |
| 23 | 5***0 | Труба | |
| 24 | 5***2 | Труба | |
| 26 | 5***0 | Трубка | |
| 27 | 4***9 | Уплотнитель трубопроводов | |
| 28 | 4***7 | Переходник | |
| 29 | 4***0 | Переходник | |
| 80 | 6***0 | Шланг гибкий тормозных камер | |
| 81 | 6***0 | Шланг гибкий тормозных камер |
