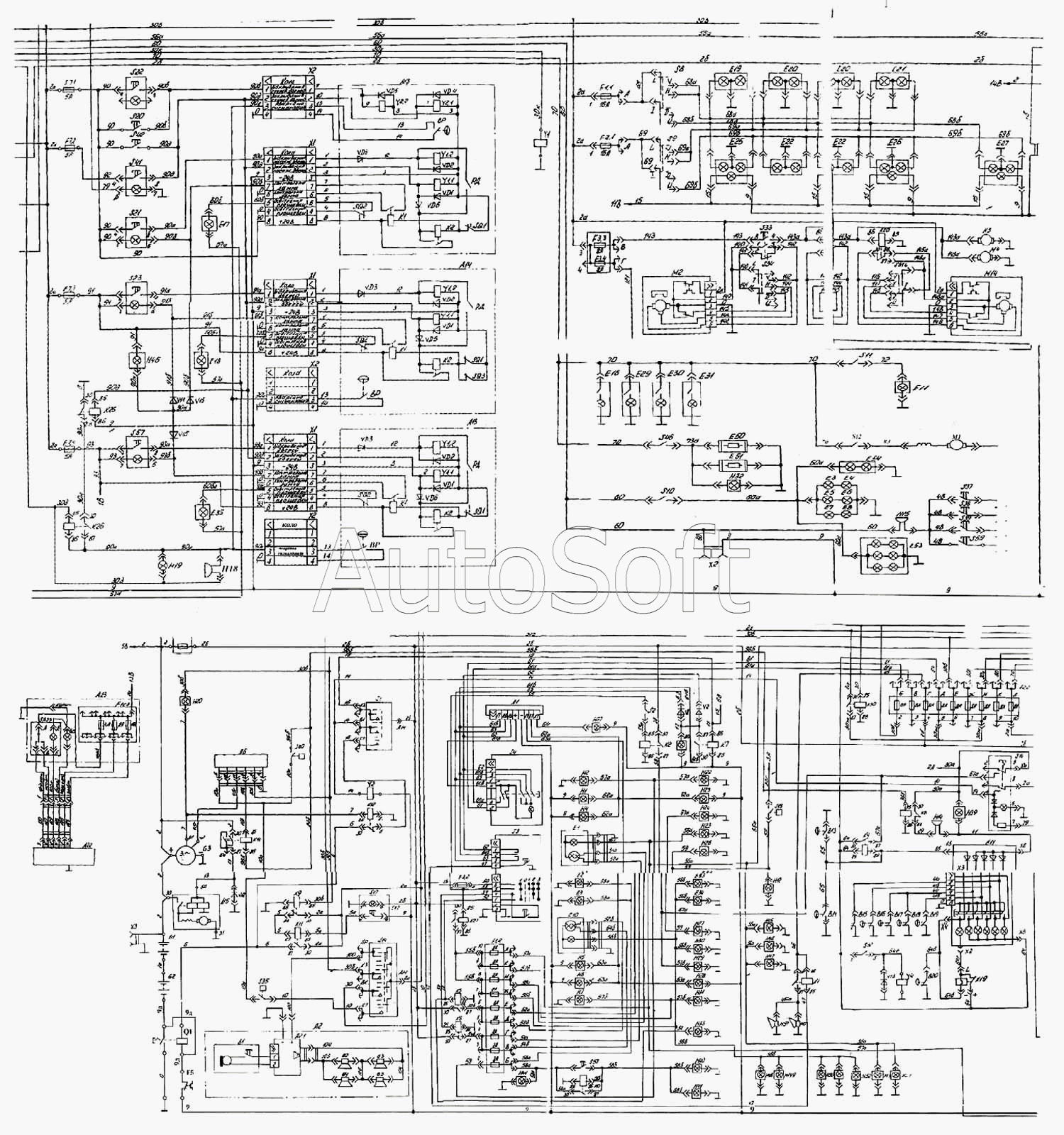

Каталог запасных частей к технике: ЛАЗ 5252. Принципиальная схема электрооборудования
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| F1 | F***1 | Блок плавких предохранителей ПР 112 | |
| F1.1 | F***1 | Плавкая вставка 16А | |
| F1.2 | F***2 | Плавкая вставка 8А | |
| F10, F11 | F***1 | Предохранитель плавкий ПР 118-6-01 | |
| F2 | F***2 | Блок плавких предохранителей ПР 112 | |
| F2.1 | F***1 | Плавкая вставка 16А | |
| F2.2 | F***2 | Плавкая вставка 8А | |
| F3 | F***3 | Блок плавких предохранителей ПР 112 | |
| F3.1 | F***1 | Плавкая вставка 16А | |
| F3.2 | F***2 | Плавкая вставка 8А | |
| F3.3, F3.4 | F***4 | Плавкая вставка 8А | |
| F3.5, F3.6 | F***6 | Плавкая вставка 8А | |
| F3.7..F3.10 | F***0 | Плавкая вставка 8А | |
| F4, А5 | F***5 | Предохранитель термобиметаллический 29.3722 | |
| F6 | F***6 | Блок плавких предохранителей И.3722 | |
| F7 | F***7 | Блок плавких предохранителей ПР11-Н | |
| F7.1, F7.2 | F***2 | Плавкая вставка 5А | |
| F7.3, F7.4 | F***4 | Плавкая вставка 5А | |
| F8 | F***8 | Блок плавких предохранителей ПР11-П | |
| F9 | F***9 | Предохранитель плавкий ПР 118-6-01 | |
| G1, G2 | G***2 | Батарея аккумуляторная 6QА-180 | |
| G1, G2 | G***2 | Батарея аккумуляторная 6QА-180 | |
| G3 | G***3 | Генератор VG 921 125А/28V 326101-7867 | |
| Q1 | Q***1 | Выключатель ВК 860-8 дистанционное включение аккумулятора | |
| R | R***R | Сопротивление 0,65 Ом | |
| R1, R2 | R***2 | Сопротивление 12.3729 | |
| S1 | S***1 | Выключатель | |
| S10 | S***0 | Выключатель ВКл 1-01,04 маршрутоуказателей | |
| S11 | S***1 | Выключатель ВКл 1-01,08 фонарь водителя | |
| S12 | S***2 | Выключатель ВКл 1-01,12 (вентилятор водителя) | |
| S13 | S***3 | Выключатель ВКл 1-01,45 (подогрева топлива в фильтре) | |
| S14 | S***4 | Выключатель ВК 353 приборов и стартера | |
| S15 | S***5 | Выключатель ВК 354-01 (аварийный) | |
| S16 | S***6 | Выключатель 3847.3710-10.47 (останова двигателя) | |
| S17 | S***7 | Выключатель 3842.3710-08.39 (включения аккумулятора) | |
| S18 | S***8 | Выключатель ВК 322 (включения аккумулятора) | |
| S19 | S***9 | Выключатель фонарей заднего хода | |
| S2 | S***2 | Выключатель ВКл 1-01,24 противотуманных фар | |
| S2 | S***2 | Выключатель ВКл 1-01,24 противотуманных фар | |
| S20 | S***0 | Выключатель ВК 322 (привод дверей водителя) | |
| S21 | S***1 | Выключатель 3842.3710-08.46 (привод передних дверей) | |
| S22 | S***2 | Выключатель 3842.3710-08.46 (привод дверей водителя) | |
| S23 | S***3 | Выключатель 3842.3710-08.46 (привод средних дверей) | |
| S3 | S***3 | Переключатель 68К12 комбинированный | |
| S32 | S***2 | Выключатель ВК 322 аварийного растормаживания | |
| S33 | S***3 | Выключатель 3842.3710-11.18 (включения стеклоомывателя) | |
| S34 | S***4 | Переключатель ПКл 1-09.09 склоочистителя | |
| S35 | S***5 | Выключатель ВК 322 блокировки стартера | |
| S36 | S***6 | Выключатель ВК 322 стартера | |
| S37, S39 | S***9 | Выключатель 2812.3710-03 вызов водителя | |
| S4 | S***4 | Выключатель 245.3710-03 аварийная сигнализация | |
| S40 | S***0 | Выключатель нейтрали | |
| S41 | S***1 | Выключатель 3842.3710-08.46-01 закрывания дверей салона | |
| S42 | S***2 | Выключатель ВК 322 служебное закрывание дверей | |
| S43 | S***3 | Переключатель ПКл 03.11 отопитель кабины водителя | |
| S44, S45 | S***5 | Переключатель ПКл 04.11 отопитель салона | |
| S46 | S***6 | Выключатель ВКл 1-01.22 подогрев зеркал | |
| S47 | S***7 | Выключатель включения отопительной установки | |
| S50 | S***0 | Выключатель ВК 416-6 освещения приборов | |
| S51 | S***1 | Переключатель ПКл 1-09.09 стеклоочистителя | |
| S52 | S***2 | Выключатель ВКл 1-01.17 включения отсекателя топлива | |
| S57 | S***7 | Выключатель 3842.3710-08.46 привод задних дверей | |
| S58 | S***8 | Выключатель ВКл 1-01.03 заднего противотуманного фонаря | |
| S59 | S***9 | Выключатель ВК 34-3720.000 вызов водителя | |
| S6, S9 | S***9 | Переключатель ПКл 1-04,08 освещения салона | |
| S60 | S***0 | Выключатель 4602.3710 приборов с мотоотсека | |
| Y1 | Y***1 | Электромагнит РС 335 вентиль топлива | |
| Y1, Y2 | Y***2 | Диод полупроводниковый Д242А аварийная сигнализация | |
| Y12 | Y***2 | Диод полупроводниковый Д242А цепи стартера | |
| Y13 | Y***3 | Диод полупроводниковый Д242А аварийное растормаживание | |
| Y14..Y17 | Y***7 | Диод полупроводниковый Д226 сигнализация открывания дверей | |
| Y2 | Y***2 | Электромагнит ЭМ54-25-2124-54УХЛ остановки двигателя | |
| Y4 | Y***4 | Электромагнит ЭМ54-25-2124-54УХЛ клапан аварийного растормаживания | |
| Y5 | Y***5 | Электромагнит РС 335 вентиль топлива | |
| А1 | А***1 | Реле РС951-А (реле-прерыватель указателей поворотов) | |
| А12 | А***2 | Отопительно-вентиляционная установка ОВ-95 | |
| А12.1 | А***1 | Отопитель | |
| А13 | А***3 | Привод дверей ПУД-2М | |
| А14, А15 | А***5 | Привод дверей ПУД-1М | |
| А16 | А***6 | Осушитель сжатого воздуха А01.03.000.01 | |
| А18 | А***8 | Клапан автоматического слива конденсата | |
| А19 | А***9 | Привод дверей ПУД-2Л | |
| А2 | А***2 | Устройство громкоговорящее транспортное ТГУ-402 | |
| А2.1 | А***1 | Усилитель звуковой ДУЮ 2.032.003-01 | |
| А20 | А***0 | Привод дверей ПУД-1Л | |
| А21 | А***1 | Привод дверей ПУД-1Л2 | |
| А4 | А***4 | Отопительная установка Wеbаstо"DВW 350.10 | |
| А4.1 | А***1 | Электронный блок | |
| А4.2 | А***2 | Отопитель | |
| А5 | А***5 | Подогреватель топлива в фильтре RК11862 | |
| А6 | А***6 | Реле блокировки стартера 2612.3747 | |
| А7 | А***7 | Передний отопитель 52523-8101010 | |
| А8..А11 | А***1 | Отопитель салона 52523-8101400 | |
| В1 | В***1 | Манипулятор ДУЮ 5.082.001 | |
| В1 | В***1 | Манипулятор ДУЮ 5.082.001 | |
| В13, В14 | В***4 | Датчик ММ125Д включения сигнала торможения | |
| В15 | В***5 | Датчик сигнализатора давления ММ 124-Д (передний контур) | |
| В16 | В***6 | Датчик сигнализатора давления ММ 124-Д (задний контур) | |
| В17 | В***7 | Датчик сигнализатора давления ММ 124-Д контур потребителей, подвески | |
| В18 | В***8 | Датчик сигнализатора давления ММ 124-Д контур аварийного растормаживания | |
| В19 | В***9 | Датчик сигнализатора давления ММ 124-Д (контур стояночного тормоза) | |
| В2 | В***2 | Датчик тахометра 38005215 001 | |
| В2...В5 | В***5 | Головка динамическая ЗГДШ-8-4 ДУЮ 3.843.001 | |
| В20 | В***0 | Датчик сигнализатора давления ММ 124-Д (включения стояночного тормоза) | |
| В4 | В***4 | Датчик БМ158Д уровня топлива | |
| В7 | В***7 | Датчик указателя и сигнализатора давления масла | |
| В8 | В***8 | Датчики указателя и сигнализатора температуры охлаждающей жидкости 380074 39.002 | |
| В9 | В***9 | Датчик уровня води в фильтре | |
| Е | Е***Е | Контрольная спираль | |
| Е1 | Е***1 | Фара 342.3711 | |
| Е10 | Е***0 | Фара 342.3711 главного света | |
| Е11 | Е***1 | Фонарь освещения кабины водителя | |
| Е16 | Е***6 | Лампа подкапотная ПД 308-Б | |
| Е17, Е18 | Е***8 | Плафон освещения передних и средних дверей | |
| Е19..Е22 | Е***2 | Плафон 20.3714010 освещения салона | |
| Е2 | Е***2 | Фара ФГ152А | |
| Е25..Е27 | Е***7 | Плафон 202.3714010 освещения салона, аварийное освещения салона | |
| Е25..Е31 | Е***1 | Лампа подкапотная ПД 308-Б освещения моторного отсека, распределительного щита мотоотсека | |
| Е37 | Е***7 | Лампа А24-1 сигнал резерва топлива | |
| Е38..Е41 | Е***1 | Лампа А24-1 освещения приборов | |
| Е45..Е48 | Е***8 | Лампа освещения приборов | |
| Е50..Е51 | Е***1 | Плата термоэлемент зеркала заднего вида | |
| Е53 | Е***3 | Указатель рейса боковой | |
| Е54 | Е***4 | Указатель рейса задний | |
| Е9 | Е***9 | Фара ФГ152А (противотуманная) | |
| ЕЗ...Е8 | Е***8 | Лампы Ас 12-3-1 указателя рейса (передний) | |
| ЕЗЗ, Е34 | Е***4 | Фонарь ФП105Д освещения номерного знака | |
| К | К***К | Реле перегрева | |
| К1 | К***1 | Реле 901.3747 включения звукового сигнала | |
| К10 | К***0 | Реле 901.3747 включения подогрева топлива в фильтре | |
| К11 | К***1 | Реле 901.3747 включения аккумуляторов | |
| К12 | К***2 | Реле 901.3747 системы аварийного выключателя | |
| К13 | К***3 | Реле 901.3747 системы аварийного выключателя | |
| К14 | К***4 | Реле 738.3747-20 промежуточное стартера | |
| К15 | К***5 | Стартер | |
| К19 | К***9 | Реле РС493 сигнализации стояночного тормоза | |
| К2 | К***2 | Реле 901.3747 включения противотуманных фар | |
| К20 | К***0 | Реле 901.3747 стеклоочистителя | |
| К21 | К***1 | Реле 901.3747 влагоосушитель, клапан слива конденсата | |
| К22, К23 | К***3 | Реле 901.3747 | |
| К24 | К***4 | Реле 901.3747 блокировки стартера по нейтрали | |
| К25 | К***5 | Реле 901.3747 система аварийной сигнализации положения дверей | |
| К26 | К***6 | Реле 901.3747 включения сигнализации аварийного открывания дверей | |
| К27 | К***7 | Реле 901.3747 включения габаритных фонарей, освещения приборов | |
| К28, К29 | К***9 | Реле 901.3747 включения отопителя кабины водителя | |
| К30 | К***0 | Реле 901.3747 питания потребителей мотоотсека и контроля тормозной системы | |
| К4 | К***4 | Реле 901.3747 включения сигнала торможения | |
| К5, К6 | К***6 | Реле 901.3747 включения фар главного света | |
| К7 | К***7 | Реле 901.3747 аварийного выключателя | |
| К8 | К***8 | Реле 901.3747 включения зуммера М1 4 | |
| К9 | К***9 | Реле 901.3747 блокировки отключения аккумуляторов | |
| М | М***М | Двигатель насоса | |
| М1 | М***1 | Электродвигатель 62.3730 вентилятор водителя | |
| М1, М2 | М***2 | Электродвигатель МЭ 237 | |
| М14 | М***4 | Моторедуктор (193090020) РОL-МОТ | |
| М2 | М***2 | Моторедуктор (194090020) РОL-МОТ | |
| М3, М4 | М***4 | Электродвигатель МЭ 268-Б стеклоомыватель | |
| Н | Н***Н | Контрольная лампа | |
| Н1 | Н***1 | Фонарь 14.3726 повторитель поворота передний | |
| Н10 | Н***0 | Сигнал звуковой тональный НК 221/24 (низкого тона) | |
| Н11 | Н***1 | Блок контрольных ламп 2312.3803-09 | |
| Н12 | Н***2 | Лампа контрольная 2212.3803-10 (задний ход) | |
| Н13 | Н***3 | Лампа контрольная 2212.3803-37 (аварийный выключатель) | |
| Н14 | Н***4 | Зуммер В31.3747-01 ИШЛГ (аварийная сигнализация) | |
| Н15 | Н***5 | Зуммер 831.3747-01 ИШЛГ (сигнал водителя из салона) | |
| Н16 | Н***6 | Фонарь контрольной лампы 123.3803 (аварийное давления масла ) | |
| Н17 | Н***7 | Фонарь контрольной лампы 124.3803 (включения приборов) | |
| Н18 | Н***8 | Зуммер В3 13747-01 (аварийное открывание дверей) | |
| Н19 | Н***9 | Лампа контрольная 2212.3803-36 (аварийное открывание дверей) | |
| Н2 | Н***2 | Фонарь ПФ 116-8 габаритный передний верхний | |
| Н20 | Н***0 | Фонарь контрольной лампы 123.3803 (цепи возбуждения генератора) | |
| Н22 | Н***2 | Фонарь ФП 116 габаритный задний верхний | |
| Н23 | Н***3 | Фонарь 24.3731 габаритный задний нижний | |
| Н24 | Н***4 | Фонарь 39.3716.010 торможения | |
| Н25 | Н***5 | Фонарь 24.3726.010 указатель поворотов задний | |
| Н26, Н27 | Н***7 | Фонарь 38.3716.010 ГК задний ход | |
| Н28 | Н***8 | Фонарь 24.3726.010 ГК указатель поворотов задний | |
| Н29 | Н***9 | Фонарь 39.3716010 ГК торможения | |
| Н30 | Н***0 | Фонарь 24.3731 габаритный задний нижний | |
| Н31 | Н***1 | Фонарь ФП 116 габаритный задний верхний | |
| Н32 | Н***2 | Лампа контрольная 124.3803 подогрева зеркал | |
| Н33 | Н***3 | Лампа контрольная 2212.3803-28 включения дальнего света фар | |
| Н37 | Н***7 | Лампа контрольная 2212.3803-07 сигнал поворотов | |
| Н38 | Н***8 | Лампа контрольная 2212.3803-22 аварийная температура двигателя | |
| Н39 | Н***9 | Лампа контрольная 2102.3803010 ГК аварийное давление воздуха в пневмосистеме | |
| Н4, Н5 | Н***5 | Фонарь 26.3726 указатель поворота передний | |
| Н40 | Н***0 | Фонарь 2462.3716 противотуманный задний | |
| Н41 | Н***1 | Лампа контрольная 2212.3803-11 противотуманный задний фонарь | |
| Н42 | Н***2 | Лампа контрольная 2212.3803-23 аварийное давление масла | |
| Н43 | Н***3 | Лампа контрольная 2212.3803-46 цепи возбуждения генератора | |
| Н44 | Н***4 | Лампа контрольная 124.3803-32 включения подогревателя топлива в фильтре | |
| Н45 | Н***5 | Сигнализатор уровня воды в фильтре RК 12871 | |
| Н7 | Н***7 | Фонарь ПФ 116-В габаритный передний верхний | |
| Н8 | Н***8 | Фонарь 14.3726 повторитель поворота передний | |
| Н9 | Н***9 | Сигнал звуковой тональный НК 222124 (среднего тона) | |
| Р1 | Р***1 | Спидометр 13230201.00000123 | |
| Р10 | Р***0 | Указатель температуры 38.0139 32.002 | |
| Р3 | Р***3 | Тахометр 38 0045 12 004 | |
| Р4, Р5 | Р***5 | Манометр 1102.3830 контроль тормозной системы | |
| Р6 | Р***6 | Указатель напряжения 11.3812 | |
| Р7 | Р***7 | Указатель уровня топлива УЕ 170-01-УХЛ | |
| Р9 | Р***9 | Указатель давления масла 38.0140.22001 | |
| ХI, Х2 | Х***2 | Розетка 47К переносной лампы | |
| ХЗ | Х***З | Розетка ПС315-100 внешнего пуска |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
