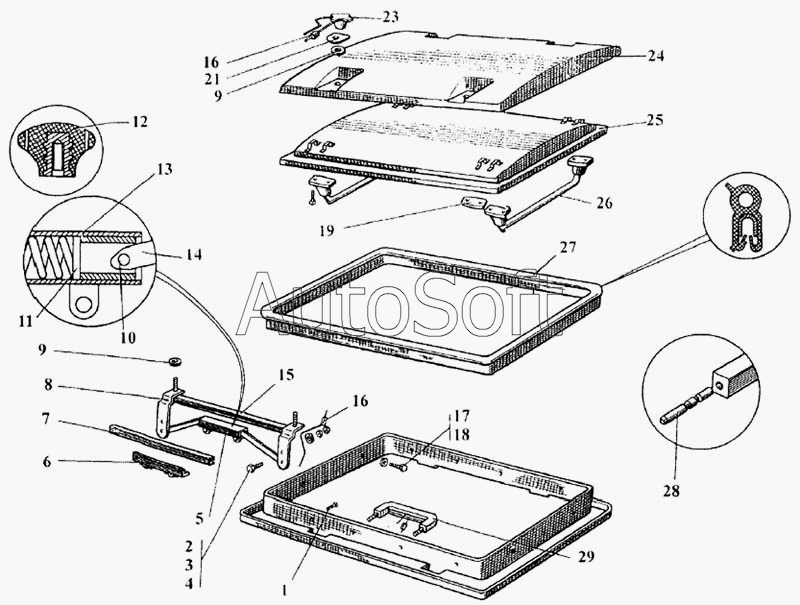

Каталог запасных частей к технике: ЛАЗ 5252. Аварийно-вентиляционные люки
12
29
28
27
26
25
24
23
21
19
18
17
16
16
15
14
13
11
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4207-5713210 | 4***0 | Аварийно-вентиляционный люк в сборе | |
| 4207-5713211 | 4***1 | Табличка | |
| 4207-5713232 | 4***2 | Облицовка проема люка | |
| 4207-5713252 | 4***2 | Дуга крыши люка в сборе | |
| 4207-5713280 | 4***0 | Панель вентиляционного люка крыши в сборе | |
| 1 | 2***9 | Винт | |
| 2 | 2***9 | Болт М6х20 | |
| 3 | 2***9 | Гайка М6-6Н | |
| 4 | 2***9 | Шайба 6 | |
| 5 | 4***4 | Корпус механизма открывания люка | |
| 6 | 4***0 | Упор в сборе | |
| 7 | 4***9 | Накладка декоративная | |
| 8 | 4***4 | Кронштейн механизма открывания в сборе | |
| 9 | 4***8 | Прокладка | |
| 10 | 4***8 | Ось поршня | |
| 11 | 4***0 | Пружина механизма открывания люка | |
| 12 | 4***4 | Букса | |
| 13 | 4***6 | Поршень механизма открывания люка | |
| 14 | 4***2 | Рычаг механизма открывания люка | |
| 15 | 4***0 | Швеллер | |
| 16 | 6***0 | Пломба | |
| 17 | 2***9 | Болт М8-6gх20 | |
| 18 | 2***9 | Шайба 8 | |
| 19 | 4***2 | Прокладка | |
| 21 | 4***8 | Пластина | |
| 23 | 4***0 | Зажим в сборе | |
| 24 | 4***3 | Панель люка крыши наружная в сборе | |
| 25 | 4***1 | Панель люка крыши внутренняя в сборе | |
| 26 | 4***6 | Ручка подъема люка в сборе | |
| 27 | 4***6 | Уплотнитель люка | |
| 28 | 4***4 | Стержень ручки | |
| 29 | 4***0 | Ручка аварийная в сборе |
