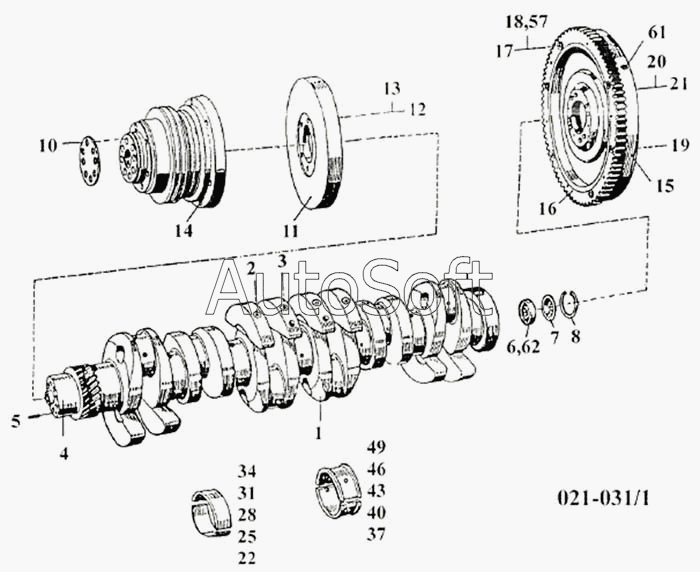

Каталог запасных частей к технике: ЛАЗ 5252. Коленчатый вал двигателя D10TSLL-160E2
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
25
28
31
34
37
40
43
46
49
57
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Коленчатый вал (2, 3) | |
| 2 | 1***2 | Болт крепления противовеса | |
| 3 | 1***3 | Болт крепления противовеса | |
| 4 | 1***2 | Коленчатый вал | |
| 5 | А***8 | Штифт | |
| 6 | 6***2 | Шарикоподшипник | |
| 7 | 1***7 | Шайба маслоотражательная | |
| 8 | 5***1 | Кольцо замочное | |
| 9 | 1***3 | Шайба | |
| 10 | М***9 | Болт | |
| 11 | 3***5 | Амортизатор | |
| 12 | М***9 | Болт | |
| 13 | В***7 | Шайба пружинная замочная | |
| 14 | 1***1 | Шкив | |
| 15 | 3***2 | Маховик | |
| 16 | 3***1 | Обод зубчатый маховика | |
| 17 | М***9 | Болт | |
| 18 | В***7 | Шайба пружинная | |
| 19 | 8***1 | Втулка стопорная | |
| 20 | В***7 | Шайба замочная | |
| 21 | М***9 | Болт | |
| 22 | 5***6 | Вкладыш коренного подшипника диаметр 96,0 мм | |
| 25 | 5***7 | Вкладыш коренного подшипника диаметр 95,75 мм | |
| 28 | 5***8 | Вкладыш коренного подшипника диаметр 95,5 мм | |
| 31 | 5***9 | Вкладыш коренного подшипника диаметр 95,25 мм | |
| 34 | 5***0 | Вкладыш коренного подшипника диаметр 95,00 мм | |
| 37 | 5***6 | Вкладыш направляющего коренного подшипника диаметр 96,00 мм | |
| 40 | 5***7 | Вкладыш направляющего коренного подшипника диаметр 95,75 мм | |
| 43 | 5***8 | Вкладыш направляющего коренного подшипника диаметр 95,50 мм | |
| 46 | 5***9 | Вкладыш направляющего коренного подшипника диаметр 95,25 мм | |
| 49 | 5***0 | Вкладыш направляющего коренного подшипника диаметр 95,25 мм | |
| 50 | М***9 | Болт | |
| 54 | 3***0 | Шкив | |
| 55 | 3***3 | Фланец | |
| 56 | М***9 | Болт | |
| 57 | В***7 | Шайба пружинная замочная | |
| 61 | 3***2 | Штифт | |
| 62 | 6***6 | Шарикоподшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
