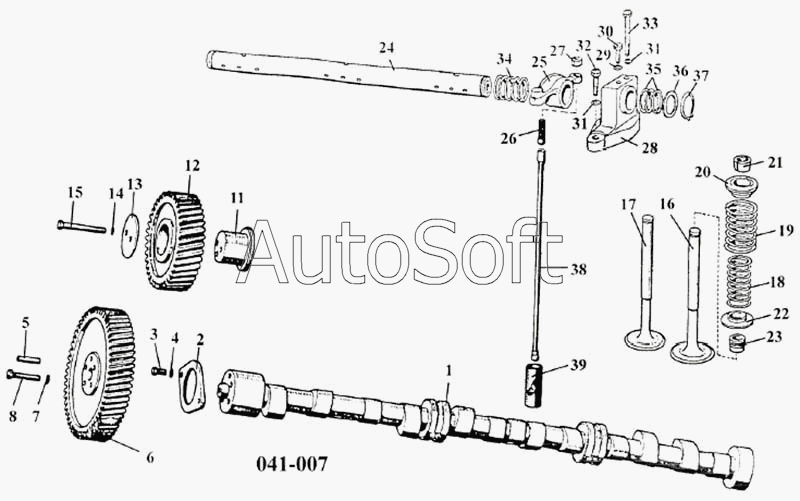

Каталог запасных частей к технике: ЛАЗ 5252. Газораспределительный механизм двигателя D10TSLL-160E2
31
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
38
39
12
2
3
4
5
6
7
8
11
1
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Вал распределительный | |
| 2 | 1***8 | Фланец | |
| 3 | 3***0 | Болт | |
| 4 | В***7 | Шайба пружинная замочная | |
| 5 | А***8 | Штифт | |
| 6 | 1***5 | Шестерня распределительного вала | |
| 7 | В***7 | Шайба пружинная замочная | |
| 8 | М***9 | Болт | |
| 11 | 1***1 | Палец промежуточной шестерни | |
| 12 | 1***7 | Промежуточная шестерня | |
| 13 | 1***6 | Шайба конца вала | |
| 14 | В***7 | Шайба пружинная | |
| 15 | М***9 | Болт | |
| 16 | 1***2 | Выпускной клапан | |
| 17 | 1***1 | Впускной клапан | |
| 18 | 5***2 | Пружина клапана внутренняя | |
| 19 | 5***6 | Пружина клапана наружная | |
| 20 | 8***1 | Тарелка пружины клапана | |
| 21 | 8***1 | Сухарь клапана | |
| 22 | 8***2 | Механизм вращения клапана | |
| 23 | 8***4 | Манжета | |
| 24 | 8***2 | Валик коромысла клапана | |
| 25 | 8***2 | Коромысло | |
| 26 | 3***1 | Винт нажимной | |
| 27 | 3***5 | Низкая гайка | |
| 28 | 8***1 | Кронштейн коромысла клапан | |
| 29 | В***7 | Шайба пружинная замочная | |
| 30 | М***9 | Болт | |
| 31 | В***7 | Шайба пружинная замочная | |
| 32 | М***9 | Болт | |
| 33 | М***9 | Болт | |
| 34 | 1***8 | Пружина | |
| 35 | 1***9 | Пружина | |
| 36 | 1***0 | Шайба | |
| 37 | 2***2 | Кольцо стопорное | |
| 38 | 1***3 | Штанга толкателя клапана в сборе | |
| 39 | 5***7 | Толкатель клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
