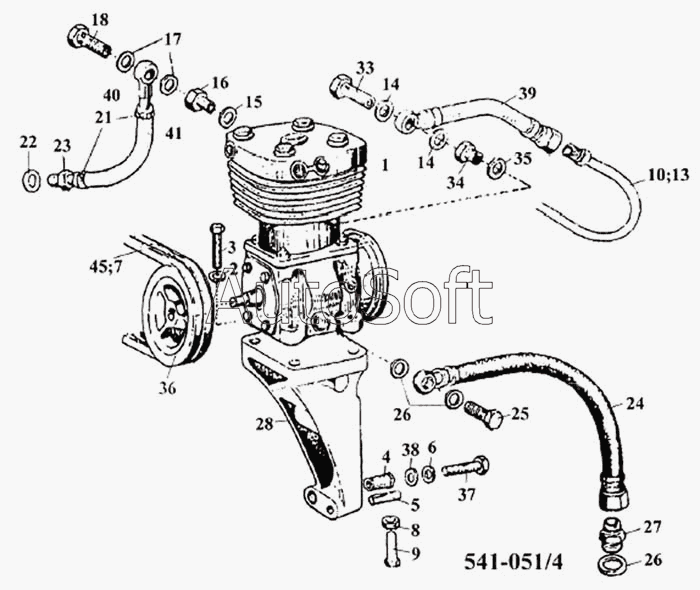

Каталог запасных частей к технике: ЛАЗ 5252. Компрессор и его привод двигателя D10TSLL-160E2
35
23
24
25
26
26
27
28
33
34
22
36
37
38
39
40
41
45
45
8
1
2
3
4
5
6
7
9
10
14
14
15
16
17
18
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| В10 DIN 127 | В***7 | Шайба пружинная замочная | |
| М10х15 ISО 4017-10.9 | М***9 | Болт | |
| 1 | 3***3 | Одноцилиндровый компрессор Кnоrr 60.663 | |
| 2 | В***1 | Шайба стопорная | |
| 3 | М***9 | Болт | |
| 4 | 1***3 | Втулка | |
| 5 | 1***6 | Штифт | |
| 6 | В***7 | Шайба замочная | |
| 7 | Р***3 | Ремень 2db 12,5х1275 Lа DIN 7753 В1.3 | |
| 8 | М***8 | Гайка | |
| 9 | М***9 | Болт | |
| 10 | 3***5 | Масляная трубка к компрессору | |
| 14 | А***6 | Кольцо уплотнительное | |
| 15 | А***6 | Кольцо уплотнительное | |
| 16 | 1***5 | Штуцер | |
| 17 | А***6 | Шайба уплотнительная | |
| 18 | 8***5 | Полый винт | |
| 21 | Т***В | Хомут | |
| 22 | А***6 | Кольцо уплотнительное | |
| 23 | 1***1 | Штуцер | |
| 24 | 3***4 | Трубка слива масла | |
| 25 | 1***5 | Полый винт | |
| 26 | А***6 | Кольцо уплотнительное | |
| 27 | 3***1 | Штуцер | |
| 28 | 3***3 | Кронштейн | |
| 33 | 6***5 | Полый винт | |
| 34 | 3***9 | Штуцер | |
| 35 | А***6 | Кольцо уплотнительное | |
| 36 | 3***6 | Шкив | |
| 37 | М***9 | Болт | |
| 38 | 1***1 | Шайба | |
| 39 | 3***4 | Масляный шланг высокого давления | |
| 40 | 3***2 | Трубопровод охлаждающей жидкости | |
| 41 | 3***3 | Головка компрессора | |
| 45 | L***3 | Ремень 2х12,5х1350 | |
| 45 | Р***3 | Ремень 2db 12,5х1275 Lа DIN 7753 В1.3 |
