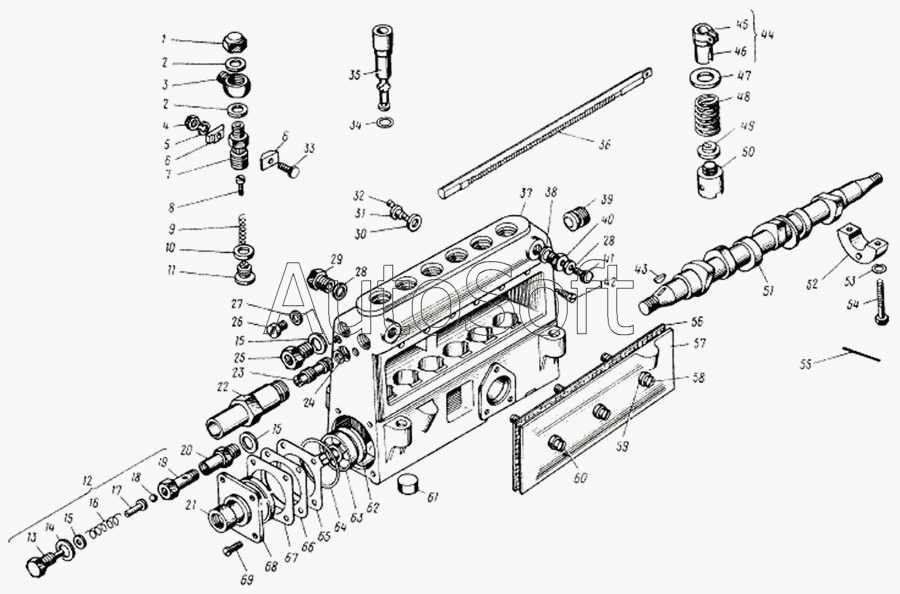

Каталог запасных частей к технике: ЛАЗ 5252. Топливный насос высокого давления двигателя ЯМЗ-236НЕ и ЯМЗ-236А
44
52
51
50
49
48
47
46
45
53
43
42
41
40
39
38
37
36
61
69
68
67
66
65
64
63
62
35
60
59
58
57
56
55
54
9
17
16
15
15
15
14
13
12
11
10
18
8
7
6
6
5
4
3
2
2
1
26
34
33
32
31
30
29
28
28
27
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 60.1111005-20 | 6***0 | Топливный насос высокого давления | |
| 1 | 3***5 | Гайка | |
| 2 | 3***П | Шайба | |
| 3 | 2***6 | Ниппель | |
| 4 | 2***9 | Гайка М6-6Н | |
| 5 | 2***9 | Шайба 6 пружинная | |
| 6 | 2***0 | Сухарь | |
| 7 | 6***0 | Штуцер | |
| 8 | 6***0 | Упор клапана | |
| 9 | 3***8 | Пружина нагнетательного клапана | |
| 10 | 2***6 | Прокладка клапана | |
| 11 | 3***2 | Клапан нагнетательный в сборе | |
| 12 | 3***2 | Клапан перепускной в сборе | |
| 13 | 3***1 | Пробка клапана | |
| 14 | 3***П | Шайба | |
| 15 | 8***П | Шайба регулировочная | |
| 16 | 3***9 | Пружина клапана | |
| 17 | 3***0 | Направляющая клапана | |
| 18 | 3***5 | Шарик 6У 6,35 мм Н | |
| 19 | 3***5 | Корпус клапана | |
| 20 | 6***6 | Болт | |
| 21 | 2***З | Манжета | |
| 22 | 2***Е | Втулка ограничителя мощности | |
| 23 | 2***В | Винт ограничения мощности | |
| 24 | 2***5 | Кольцо | |
| 25 | 2***2 | Болт | |
| 26 | 3***9 | Винт | |
| 27 | 3***П | Шайба | |
| 28 | 3***П | Шайба | |
| 29 | 2***А | Болт | |
| 30 | 3***П | Шайба | |
| 31 | 3***5 | Винт стопорный | |
| 32 | 2***А | Стопор винта | |
| 33 | 2***9 | Болт | |
| 34 | 2***А | Кольцо уплотнительное | |
| 35 | 6***3 | Пара плунжерная | |
| 36 | 2***0 | Рейка | |
| 37 | 6***0 | Корпус насоса | |
| 38 | 3***П | Шайба | |
| 39 | 2***0 | Пробка | |
| 40 | 2***6 | Болт | |
| 41 | 8***5 | Пробка выпуска воздуха | |
| 42 | 2***2 | Винт | |
| 43 | 3***П | Шпонка | |
| 44 | 2***0 | Венец зубчатый с втулкой | |
| 45 | 2***2 | Венец зубчатый | |
| 46 | 2***4 | Втулка венца | |
| 47 | 2***Б | Тарелка верхняя | |
| 48 | 2***Б | Пружина толкателя | |
| 49 | 2***Б | Тарелка нижняя | |
| 50 | 2***6 | Толкатель плунжера | |
| 51 | 6***0 | Вал кулачковый | |
| 52 | 2***Б | Опора кулачкового вала | |
| 53 | 0***2 | Кольцо уплотнительное | |
| 54 | 8***5 | Болт | |
| 55 | 8***П | Шплинт-проволока | |
| 56 | 2***2 | Прокладка крышки | |
| 57 | 6***2 | Крышка насоса | |
| 58 | 2***Б | Винт | |
| 59 | 3***П | Шайба | |
| 60 | 2***Б | Винт | |
| 61 | 2***7 | Заглушка | |
| 62 | 3***5 | Шайба | |
| 63 | 7***А | Подшипник роликовый | |
| 64 | 2***6 | Кольцо уплотнительное | |
| 65 | 6***0 | Указатель начала подачи топлива | |
| 66 | 2***4 | Прокладка | |
| 67 | 2***3 | Прокладка | |
| 68 | 2***2 | Крышка подшипника | |
| 69 | 3***9 | Винт |
