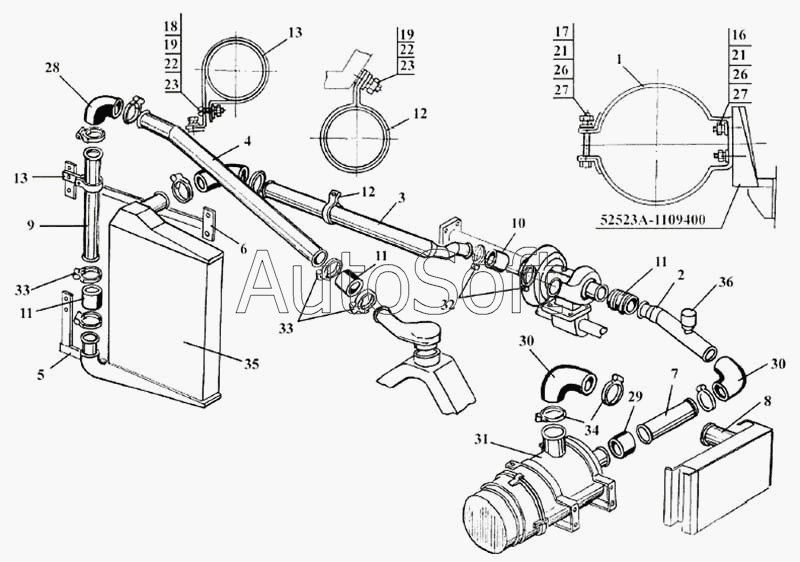

Каталог запасных частей к технике: ЛАЗ 5252. Установка системы питания двигателя ЯМЗ-236НЕ воздухом
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
13
16
17
18
19
19
21
21
22
22
23
23
26
26
27
27
29
30
30
31
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201454-П29 | 2***9 | Болт М8-6gх16 | |
| 252155-П29 | 2***9 | Шайба 8 | |
| 52528-1109694 | 5***4 | Профиль Пр-038-10 [L=500мм] | |
| 52528А-1100007-20 | 5***0 | Система питания двигателя ЯМЗ-236А воздухом | |
| 1 | 4***5 | Кронштейн крепления воздушного фильтра | |
| 2 | 5***0 | Труба в сборе | |
| 3 | 5***0 | Труба в сборе | |
| 4 | 5***0 | Труба в сборе | |
| 5 | 5***0 | Кронштейн нижний | |
| 6 | 5***6 | Кронштейн верхний | |
| 7 | 5***0 | Труба | |
| 8 | 5***0 | Труба | |
| 9 | 5***0 | Труба | |
| 10 | 6***0 | Патрубок (рукав 76х85,5-3В) | |
| 11 | 6***0 | Патрубок (рукав 90х104-3В) | |
| 12 | 5***0 | Хомут | |
| 13 | 5***0 | Хомут | |
| 16 | 2***9 | Болт М10-6gх20 | |
| 17 | 2***9 | Болт М10-6gх25 | |
| 18 | 2***9 | Винт М16х25 | |
| 19 | 2***9 | Гайка М6-6Н | |
| 20 | 2***9 | Шайба 8 | |
| 21 | 2***9 | Гайка М10-6Н | |
| 22 | 2***9 | Шайба 6 | |
| 23 | 2***9 | Шайба 6 пружинная | |
| 26 | 2***9 | Шайба 10 | |
| 27 | 2***9 | Шайба 10 | |
| 29 | Э***9 | Шланг соединительный | |
| 30 | 5***5 | Шланг угловой | |
| 31 | 7***1 | Фильтр воздушный | |
| 32 | 5***2 | Хомут червячный | |
| 33 | 5***4 | Хомут червячный ТОRRО 90-110/9-С7-W3 | |
| 34 | 5***0 | Хомут червячный ТОRRО 150-170/12-С7-W3 | |
| 35 | 5***3 | Радиатор воздушный | |
| 36 | 5***0 | Индикатор засоренности воздушного фильтра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
