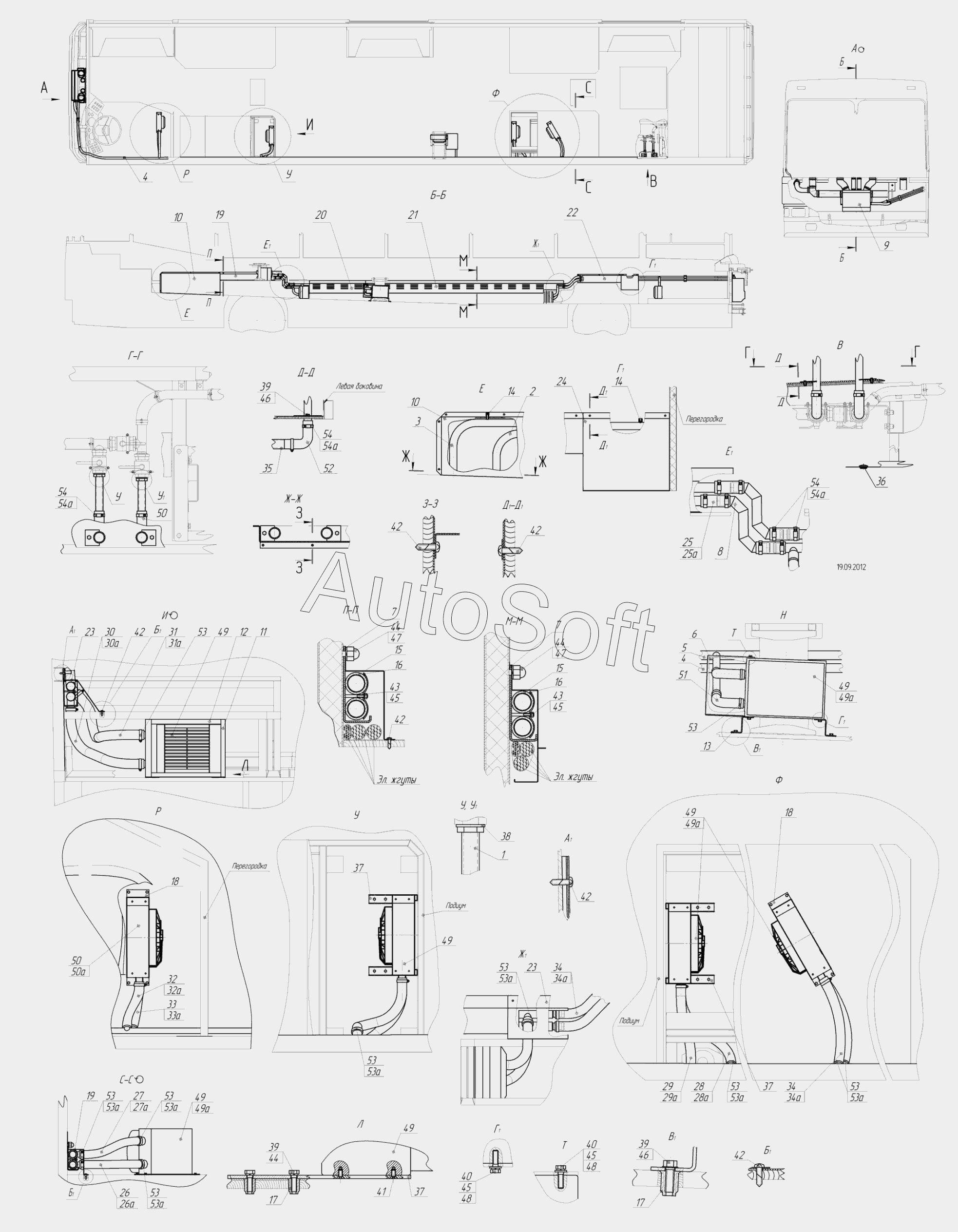

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-5299-20-42 (2014). 5299-10-8100001 – Установка системы отопления
6
7
7
8
1
3
5
2
4
4
9
17
17
36
14
14
20
24
23
23
21
22
19
19
10
10
13
37
37
37
12
11
18
18
29а
26а
34а
34а
27а
28а
30а
31а
33а
32а
25а
29
26
34
34
27
28
30
31
33
32
25
15
15
35
16
16
38
40
40
39
39
39
41
42
42
42
42
42
42
43
43
44
44
44
48
48
47
47
45
45
45
45
46
46
50а
50
50
49
49
49
49
49
49
49а
49а
49а
51
52
54а
54а
54а
53а
53а
53а
53а
53а
53а
53а
53
53
53
53
53
53
53
53
53
54
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5299-22-8100143-05 | 5***5 | Труба отводящая | |
| 5299-22-8100145-05 | 5***5 | Труба подводящая | |
| 1 | 5***1 | Переходник | |
| 10 | 5***0 | Кожух | |
| 11 | 5***0 | Пластина | |
| 12 | 5***1 | Пластина | |
| 13 | 5***5 | Кронштейн | |
| 14 | 4***2 | Клапан | |
| 15 | 5***0 | Рукав-прокладка 32х41,5-0,63ХЛ | |
| 16 | 4***6 | Хомут | |
| 17 | 3***7 | Гайка-шуруп | |
| 18 | 5***0 | Пластина под отопитель | |
| 19 | 5***1 | Кожух | |
| 2 | 5***6 | Труба подводящая | |
| 20 | 5***5 | Кожух | |
| 21 | 5***5 | Кожух | |
| 22 | 5***1 | Кожух | |
| 23 | 5***5 | Кожух | |
| 24 | 5***5 | Кожух | |
| 25 | 5***0 | Рукав силиконовый | |
| 25а | 5***5 | Рукав силиконовый | |
| 26 | 5***6 | Рукав силиконовый | |
| 26а | 5***6 | Рукав силиконовый | |
| 27 | 5***7 | Рукав силиконовый | |
| 27а | 5***7 | Рукав силиконовый | |
| 28 | 5***8 | Рукав силиконовый | |
| 28а | 5***8 | Рукав силиконовый | |
| 29 | 5***9 | Рукав силиконовый | |
| 29а | 5***9 | Рукав силиконовый | |
| 3 | 5***1 | Труба отводящая | |
| 30 | 5***0 | Рукав силиконовый | |
| 30а | 5***0 | Рукав силиконовый | |
| 31 | 5***1 | Рукав силиконовый | |
| 31а | 5***1 | Рукав силиконовый | |
| 32 | 5***2 | Рукав силиконовый | |
| 32а | 5***2 | Рукав силиконовый | |
| 33 | 5***3 | Рукав силиконовый | |
| 33а | 5***3 | Рукав силиконовый | |
| 34 | 5***4 | Рукав силиконовый | |
| 34а | 5***4 | Рукав силиконовый | |
| 35 | 5***1 | Теплоизоляция | |
| 36 | 5***8 | Заглушка | |
| 37 | 5***0 | Кронштейн | |
| 38 | 5***2 | Шайба уплотнительная | |
| 39 | 1***1 | Болт М8-6gх25 | |
| 4 | 5***2 | Труба подводящая | |
| 40 | 1***1 | Болт М6 | |
| 41 | 1***1 | Винт М6-6gх20 | |
| 42 | В***7 | Винт самонарезающий | |
| 43 | 1***1 | Гайка М6-6Н | |
| 44 | 1***1 | Гайка колпачковая | |
| 45 | 1***0 | Шайба пружинная 6 | |
| 46 | 1***0 | Шайба пружинная 8 | |
| 47 | 1***0 | Шайба пружинная 8 | |
| 48 | 1***1 | Шайба 6х15х1,5 | |
| 49 | А***1 | Отопитель салонный | |
| 49а | А***М | Отопитель салонный | |
| 5 | 5***2 | Труба отводящая | |
| 50 | А***1 | Отопитель салонный | |
| 50а | А***М | Отопитель салонный | |
| 51 | 5***3 | Рукав угловой силиконовый | |
| 52 | 1***2 | Рукав угловой силиконовый | |
| 53 | Т***4 | Хомут червячный | |
| 53а | T***1 | Хомут с червячной резьбой | |
| 54 | Т***4 | Хомут червячный | |
| 54а | T***1 | Хомут с червячной резьбой | |
| 6 | 5***5 | Кожух | |
| 7 | 5***0 | Кронштейн | |
| 8 | 5***0 | Патрубок угловой | |
| 9 | 5***1 | Установка фронтального отопителя |
