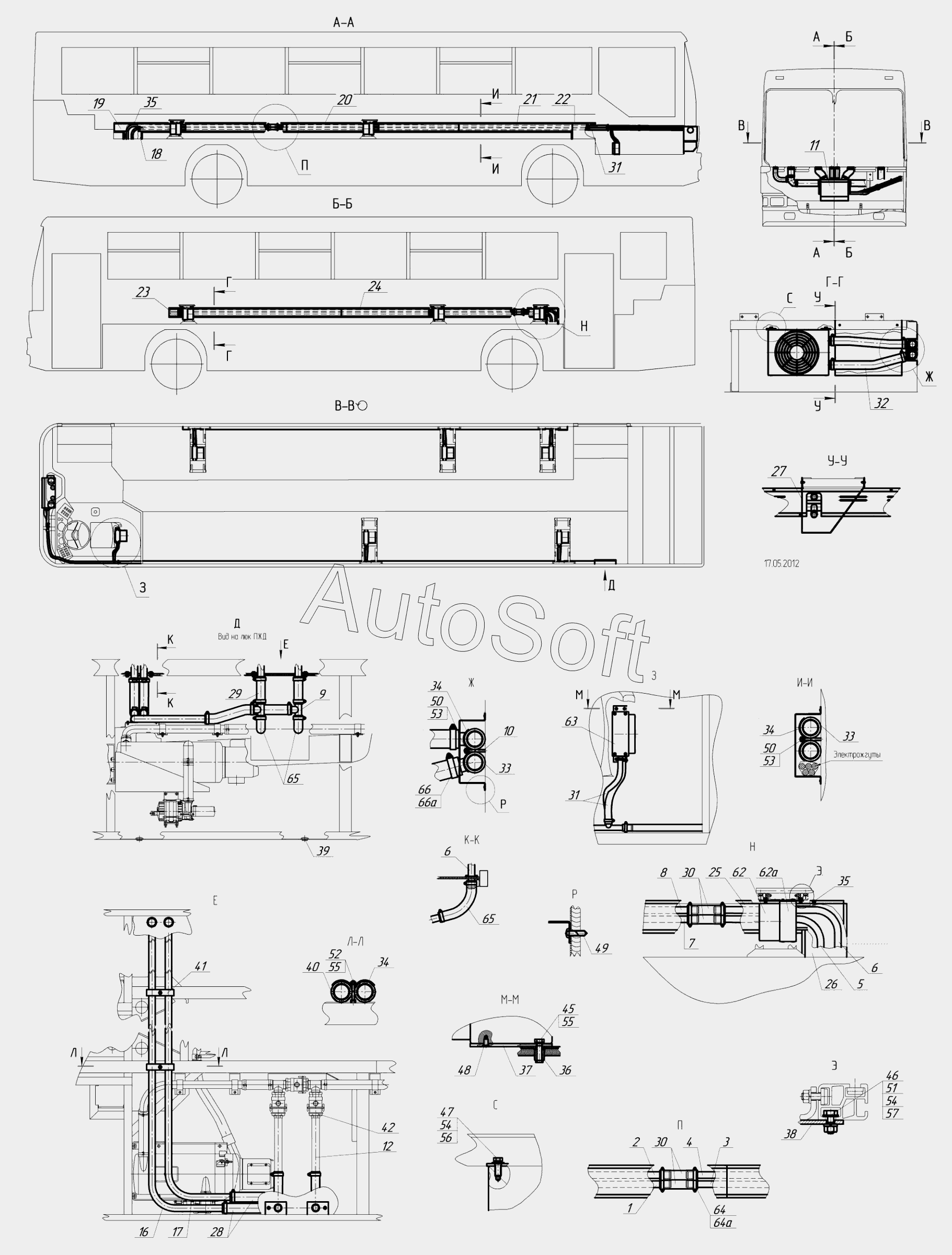

Каталог запасных частей к технике: Нефтекамский автозавод 5299-37-42 (надстройка) (2015). 5299-37-8100001 - Установка системы отопления
1
2
3
3
3
4
5
6
6
7
8
9
10
11
12
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
33
34
34
34
35
35
36
37
38
39
40
41
42
45
46
47
48
49
50
50
51
52
53
53
54
54
55
55
56
57
62
62а
63
64
64а
65
65
66
66а
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Труба подводящая | |
| 10 | 5***0 | Установка шпилек | |
| 11 | 5***0 | Установка фронтального отопителя | |
| 12 | 5***1 | Переходник | |
| 16 | 5***0 | Труба подключения к ПЖД | |
| 17 | 5***2 | Труба подключения к ПЖД | |
| 18 | 5***5 | Кожух | |
| 19 | 5***5 | Кожух | |
| 2 | 5***3 | Труба отводящая | |
| 20 | 5***5 | Кожух | |
| 21 | 5***5 | Кожух | |
| 22 | 5***5 | Кожух | |
| 23 | 5***5 | Кожух | |
| 24 | 5***5 | Кожух | |
| 25 | 5***5 | Кожух | |
| 26 | 5***5 | Кожух | |
| 27 | 5***5 | Кожух | |
| 28 | 5***1 | Рукав | |
| 29 | 5***2 | Рукав | |
| 3 | 5***6 | Труба подводящая | |
| 30 | 5***3 | Рукав | |
| 31 | 5***4 | Рукав | |
| 32 | 5***5 | Рукав | |
| 33 | 5***0 | Рукав-прокладка 32х41,5-0,63ХЛ | |
| 34 | 4***6 | Хомут | |
| 35 | 4***2 | Клапан | |
| 36 | 3***7 | Гайка-шуруп | |
| 37 | 5***0 | Пластина под отопитель | |
| 38 | 5***0 | Пластина | |
| 39 | 5***8 | Заглушка | |
| 4 | 5***8 | Труба отводящая | |
| 40 | 5***7 | Теплоизоляция | |
| 41 | 3***6 | Хомут | |
| 42 | 5***2 | Шайба уплотнительная | |
| 45 | 1***1 | Болт М8-6gх25 | |
| 46 | 1***1 | Болт М6-6gх20 | |
| 47 | 1***1 | Болт М6 | |
| 48 | 1***1 | Винт М6-6gх20 | |
| 49 | 1***1 | Винт самонарезающий | |
| 5 | 5***7 | Труба подводящая | |
| 50 | 1***1 | Гайка М5-6Н | |
| 51 | 1***1 | Гайка М6-6Н | |
| 52 | 1***1 | Гайка М8 | |
| 53 | 1***0 | Шайба пружинная 5 | |
| 54 | 1***0 | Шайба пружинная 6 | |
| 55 | 1***0 | Шайба пружинная 8 | |
| 56 | 1***1 | Шайба 6х15х1,5 | |
| 57 | 1***1 | Шайба 6х15х1 | |
| 6 | 5***7 | Труба отводящая | |
| 62 | А***1 | Отопитель салонный | |
| 62а | А***М | Отопитель салонный | |
| 63 | А***1 | Отопитель салонный | |
| 64 | Т***4 | Хомут червячный | |
| 64а | T***1 | Хомут с червячной резьбой | |
| 65 | 1***2 | Рукав угловой силиконовый | |
| 66 | Т***4 | Хомут червячный | |
| 66а | T***1 | Хомут с червячной резьбой | |
| 7 | 5***7 | Труба подводящая | |
| 8 | 5***7 | Труба отводящая | |
| 9 | 5***0 | Тройник |
