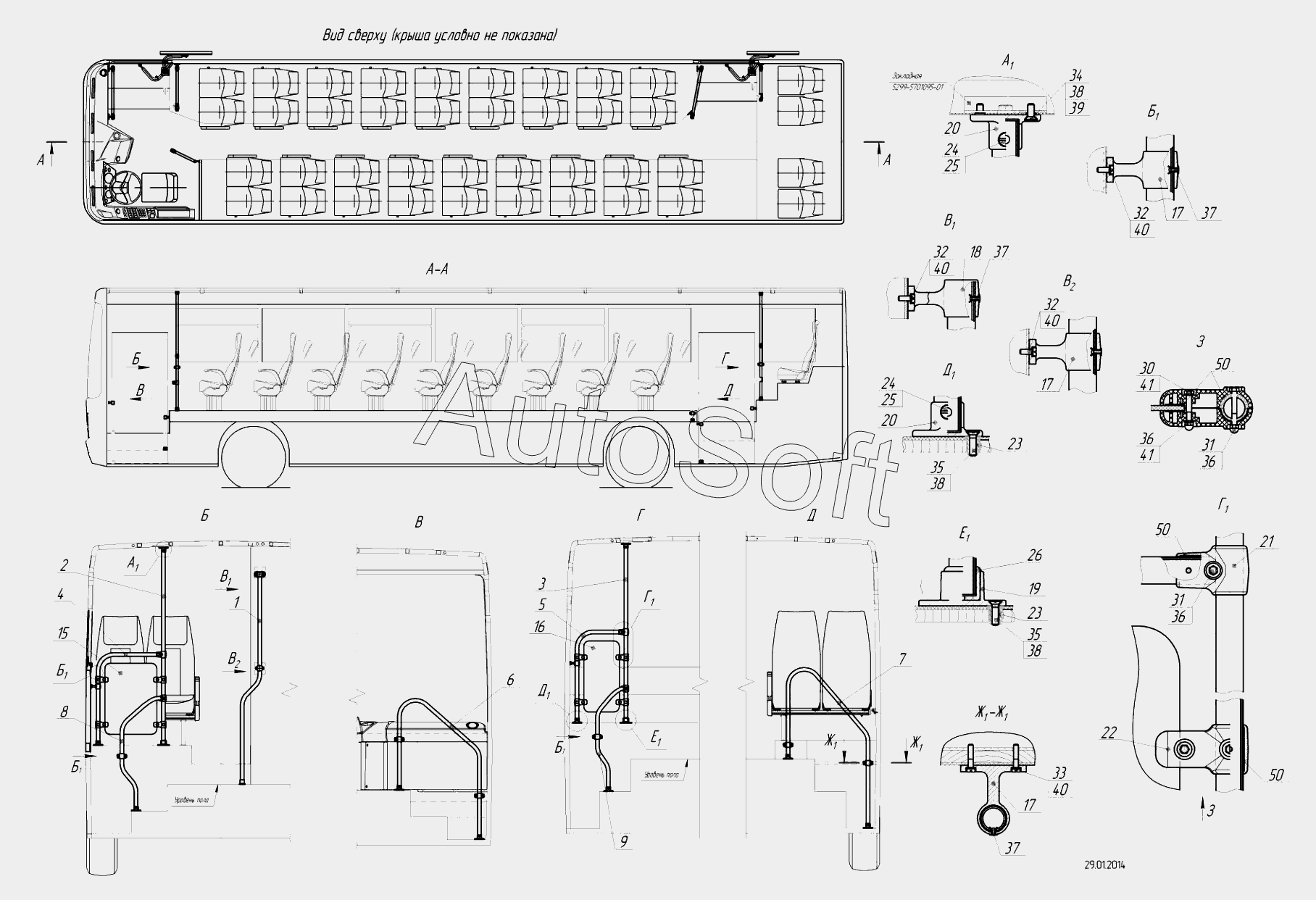

Каталог запасных частей к технике: Нефтекамский автозавод 5299-37-42 (надстройка) (2015). 5299-08-8200010-01 – Установка поручней
35
35
24
24
25
25
26
30
31
31
32
32
32
33
34
23
23
36
36
36
37
37
37
38
38
38
39
40
40
40
40
41
41
50
50
50
15
2
3
4
5
6
7
8
9
1
16
17
17
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | Поручень | |
| 2 | 5***3 | Поручень | |
| 3 | 5***1 | Поручень | |
| 4 | 5***2 | Поручень перегородки | |
| 5 | 5***3 | Поручень перегородки | |
| 6 | 5***2 | Поручень ступени | |
| 7 | 5***2 | Поручень ступени | |
| 8 | 5***5 | Поручень ступени | |
| 9 | 5***6 | Поручень ступени | |
| 15 | 5***2 | Панель ограждения | |
| 16 | 5***4 | Труба | |
| 17 | 5***4 | Кронштейн поручня | |
| 18 | 5***1 | Кронштейн поручня | |
| 19 | 5***2 | Кронштейн стойки | |
| 20 | 5***1 | Кронштейн стойки | |
| 21 | 5***0 | Кронштейн тройной | |
| 22 | 5***0 | Держатель перегородки | |
| 23 | 3***7 | Гайка-шуруп | |
| 24 | 5***1 | Винт | |
| 25 | 5***9 | Ось | |
| 26 | 5***1 | Резиновая проставка | |
| 30 | 1***1 | Болт М6-6gх40 | |
| 31 | 1***1 | Болт М6-6gх50 | |
| 32 | 1***1 | Винт ТС с крестообразным шлицем М6-6gх16 | |
| 33 | 1***1 | Винт М6х30 | |
| 34 | 1***1 | Винт М8-6gх25 | |
| 35 | 1***1 | Винт | |
| 36 | 2***8 | Гайка глухая -крепления крышки голов. М6-6Н | |
| 37 | 4***0 | Заклепка односторонняя 4,9х13 | |
| 38 | 1***0 | Шайба коническая зубчатая | |
| 39 | 1***0 | Шайба пружинная 8 | |
| 40 | 1***0 | Шайба пружинная 6 | |
| 41 | 1***1 | Шайба 6х15х1 | |
| 50 | 5***2 | Уплотнитель кронштейна поручня |
