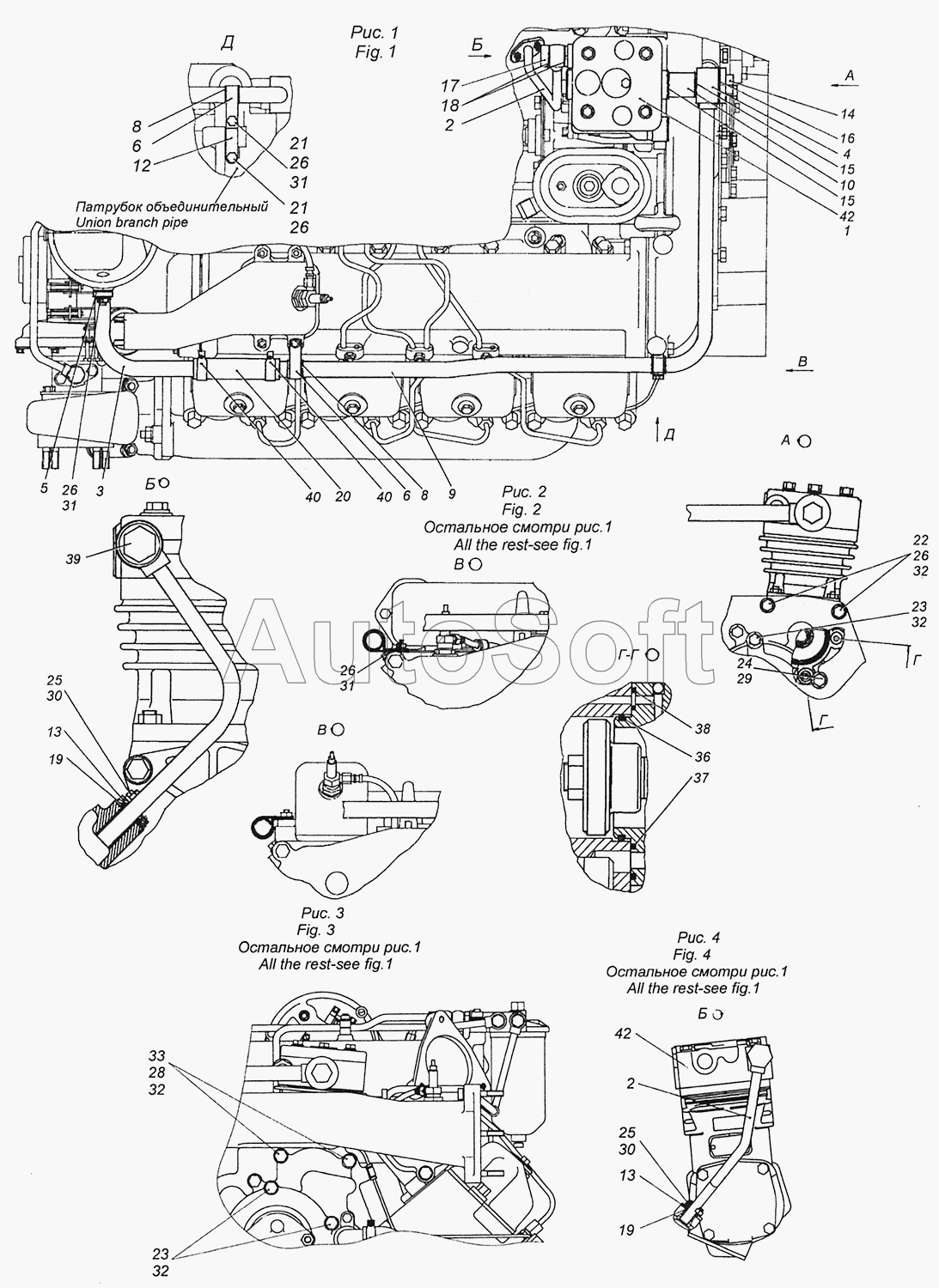

Каталог запасных частей к технике: Камский автозавод Шасси 5297 (2010). 740.31-3509004, 740.31-3509004-01 Установка компрессора
26
26
26
26
26
19
19
20
36
37
38
39
21
21
23
23
25
25
18
28
29
30
30
31
31
31
32
32
32
32
33
40
40
42
42
42
42
6
6
1
2
2
2
2
3
4
9
9
9
5
8
8
10
12
13
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 740.31-3509004 | 7***4 | Установка компрессора | |
| 740.31-3509004-01 | 7***1 | Установка компрессора | |
| 1 | 5***5 | Компрессор в сборе | |
| 2 | 7***0 | Труба подвода охлаждающей жидкости компрессору | |
| 2 | 7***0 | Труба подвода охлаждающей жидкости к компрессору | |
| 3 | 7***7 | Труба | |
| 4 | 7***9 | Труба подвода воздуха к компрессору | |
| 5 | 7***5 | Прокладка | |
| 6 | 7***2 | Кляммер Г 25 | |
| 8 | 7***5 | Прокладка | |
| 9 | 5***2 | Трубка | |
| 9 | 5***2 | Трубка | |
| 10 | 7***1 | Штуцер | |
| 12 | 7***5 | Пластина | |
| 13 | 7***4 | Фланец трубки | |
| 14 | 7***0 | Болт | |
| 15 | 7***1 | Прокладка | |
| 16 | 7***0 | Прокладка | |
| 17 | 7***2 | Болт | |
| 18 | 7***3 | Прокладка | |
| 19 | 7***0 | Кольцо уплотнительное | |
| 20 | 5***6 | Рукав | |
| 21 | 1***1 | Болт М8-6gх16 | |
| 23 | 1***1 | Болт М10х1,25-6gх140 | |
| 25 | 1***1 | Гайка М6-6Н | |
| 26 | 1***1 | Гайка М8х1,25-6Н | |
| 28 | 1***1 | Шайба плоская 10,6х18х2 | |
| 29 | 1***3 | Шайба 10 волнистая | |
| 30 | 1***3 | Шайба 6 пружинная | |
| 31 | 1***3 | Шайба 8 пружинная | |
| 32 | 1***3 | Шайба 10 пружинная | |
| 33 | 8***6 | Болт М10х1,25-6gх75 | |
| 36 | 5***4 | Кольцо уплотнительное | |
| 37 | 5***2 | Кольцо уплотнительное | |
| 38 | 5***0 | Кольцо уплотнительное | |
| 39 | 5***0 | Штуцер ввертный | |
| 40 | 4***0 | Хомут ТОRRО 25-40/12-С7W1 | |
| 42 | 4***0 | Компрессор LP 3989 | |
| 42 | 4***0 | Компрессор 5115011350 |
