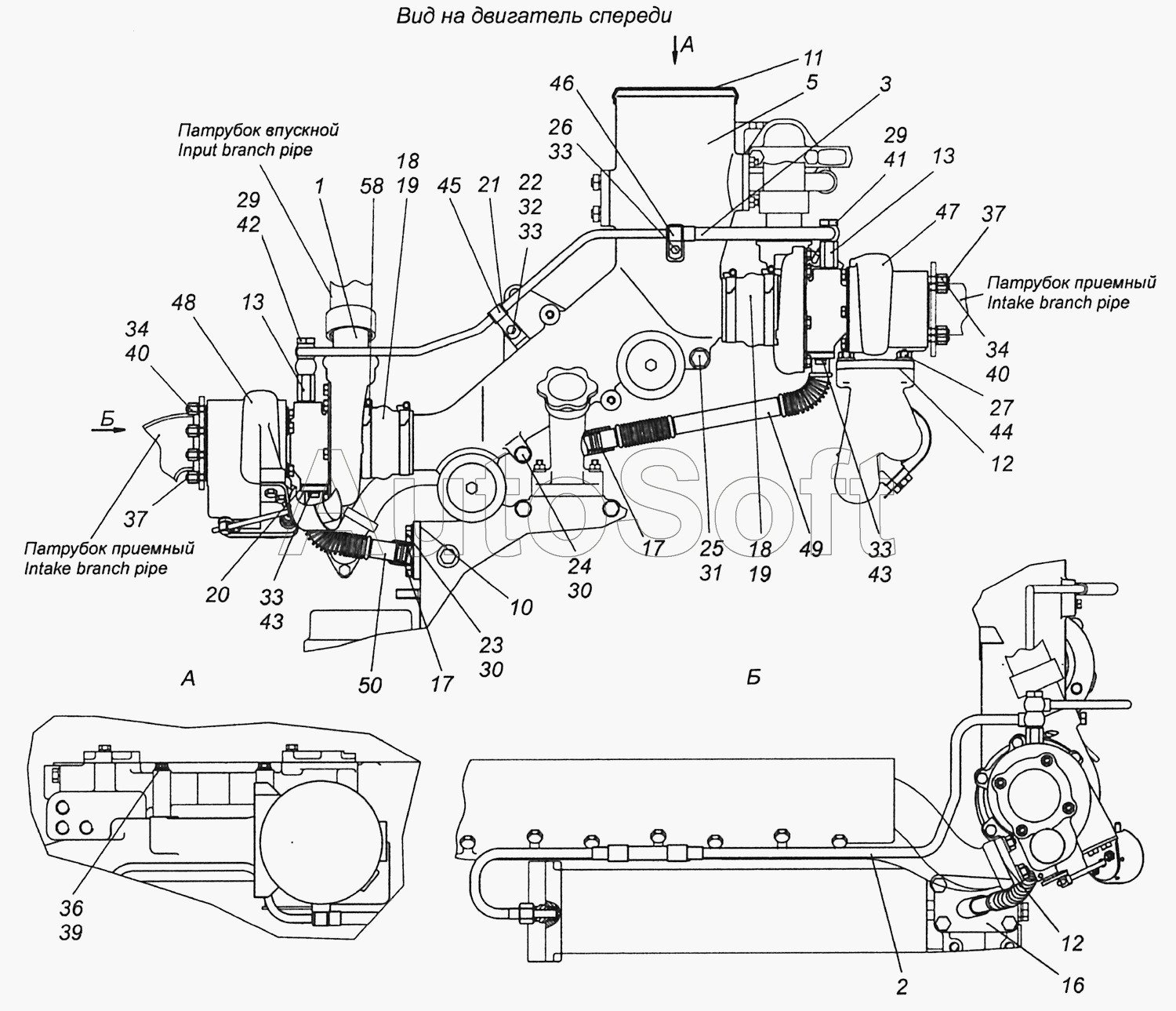

Каталог запасных частей к технике: Камский автозавод Шасси 5297 (2010). 820.61-1118001 Установка турбокомпрессоров на двигатель
1
2
3
5
10
11
12
12
13
13
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
29
29
30
30
31
32
33
33
33
33
34
34
36
37
37
39
40
40
41
42
43
43
44
45
46
47
48
49
50
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Втулка соединительная | |
| 2 | 7***0 | Трубка подвода масла | |
| 3 | 7***0 | Трубка соединительная подвода масла | |
| 5 | 7***0 | Тройник подвода воздуха | |
| 10 | 7***8 | Прокладка фланца | |
| 11 | 7***2 | Заглушка транспортная | |
| 12 | 8***9 | Прокладка турбины | |
| 13 | 8***0 | Переходник | |
| 16 | 7***1 | Патрубок слива масла | |
| 17 | 7***7 | Кольцо уплотнительное | |
| 18 | 8***5 | Рукав | |
| 19 | 8***1 | Рукав | |
| 20 | 7***5 | Прокладка | |
| 21 | 7***4 | Прокладка | |
| 22 | 1***1 | Болт М8-6gх20 | |
| 23 | 1***1 | Болт М10х1,25-6gх30 | |
| 24 | 1***1 | Болт М10х1,25-6gх100 | |
| 25 | 1***1 | Болт М12х1,25-6gх 170 | |
| 26 | 1***1 | Гайка М8х1,25-6Н | |
| 27 | 1***7 | Гайка М10х1,25-6Н | |
| 29 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 30 | 1***3 | Шайба 10 волнистая | |
| 31 | 1***3 | Шайба волнистая 12 | |
| 32 | 1***1 | Шайба плоская 8х17 | |
| 33 | 1***3 | Шайба 8 пружинная | |
| 34 | 1***7 | Шайба 8 пружинная | |
| 36 | 1***3 | Шайба 10 пружинная | |
| 37 | 1***3 | Шпилька М8х1,25-6gх16х25 | |
| 39 | 8***6 | Болт М10х1,25-6gх75 | |
| 40 | 8***8 | Гайка М8-6Н | |
| 41 | 8***5 | Болт М14х1,5-6gх30 | |
| 42 | 8***1 | Болт М14х1,5-6gх50 | |
| 43 | 8***0 | Винт М8-6gх25 | |
| 44 | 8***0 | Шайба тарельчатая 10 | |
| 45 | 8***0 | Кляммер 13 | |
| 46 | 8***1 | Скоба специальная | |
| 47 | 4***1 | Турбокомпрессор | |
| 48 | 4***2 | Турбокомпрессор | |
| 49 | 4***2 | Трубка слива масла левая | |
| 50 | 4***0 | Трубка слива масла правая | |
| 58 | 4***0 | Хомут ТОRRО70-90/12-С7W1 |
