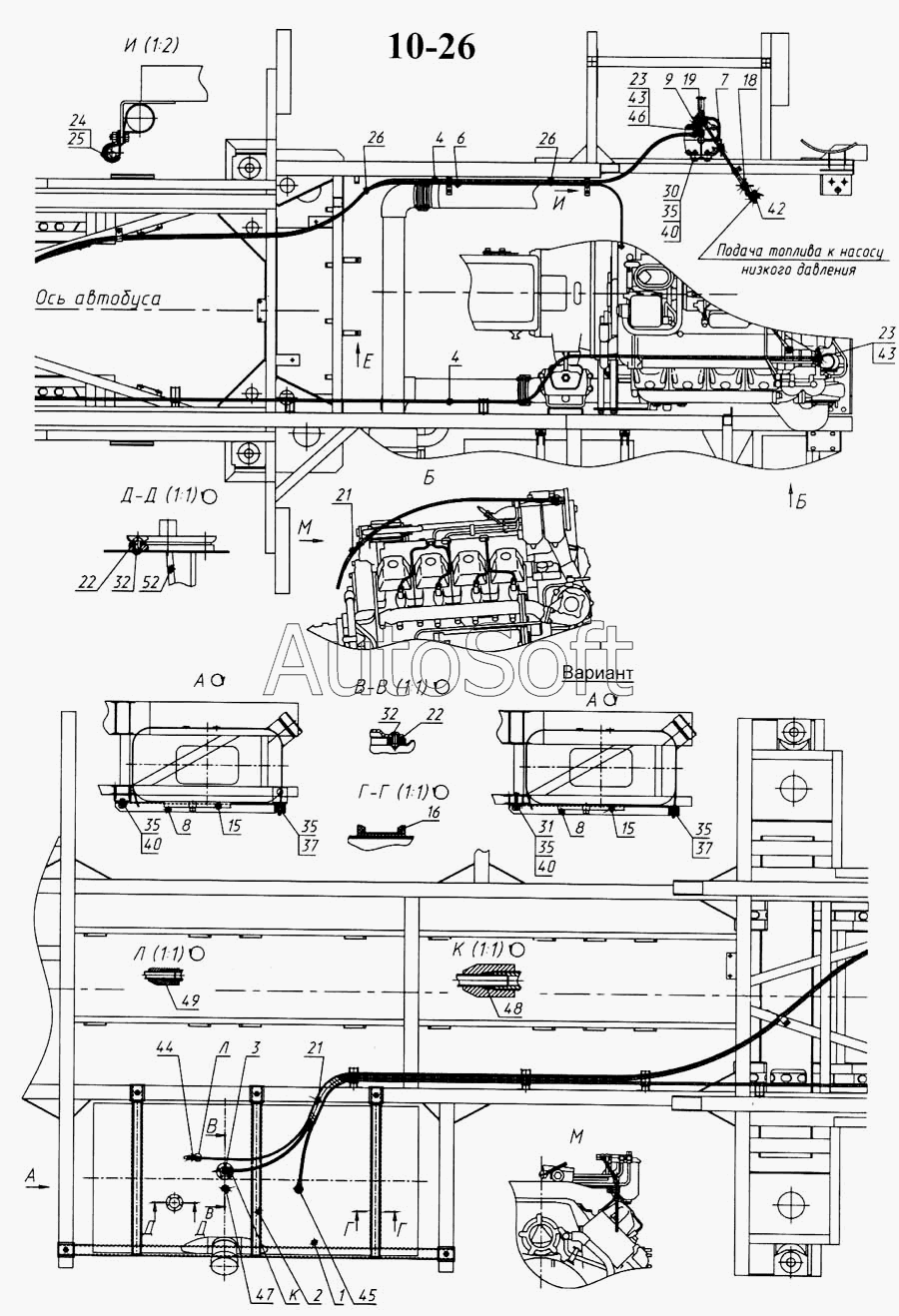

Каталог запасных частей к технике: Камский автозавод 5297 (2004). Установка топливного бака, ФГОТ и топливопроводов
43
43
25
26
26
30
31
32
32
35
35
35
35
35
37
37
40
40
40
42
24
44
45
46
47
48
49
52
8
8
1
2
3
4
4
6
7
8
9
15
15
16
18
19
21
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5297-1100001 | 5***1 | Установка топливного бака, фильтра грубой очистки топлива и топливопроводов | |
| 1 | 5***0 | Бак топливный | |
| 2 | 5***0 | Хомут крепления топливного бака | |
| 3 | 5***2 | Трубка приемная с фильтром | |
| 4 | 5***5 | Трубка | |
| 5 | 5***2 | Трубка подвода воздуха | |
| 6 | 5***5 | Трубка | |
| 7 | 5***0 | Трубка | |
| 8 | 5***4 | Кронштейн топливного бака | |
| 8 | 5***0 | Кронштейн топливного бака | |
| 9 | 7***0 | Фильтр грубой очистки с насосом предпусковой прокачки топлива | |
| 15 | 5***9 | Прокладка кронштейна крепления топливного бака | |
| 16 | 5***5 | Прокладка хомута крепления топливного бака | |
| 18 | 5***2 | Рукав соединительный топливопроводов | |
| 19 | 7***9 | Наконечник | |
| 21 | 5***5 | Лента спиральная 12х9х11 | |
| 22 | 5***3 | Прокладка датчика | |
| 23 | 5***4 | Наконечник | |
| 24 | 5***2 | Скоба | |
| 25 | 5***1 | Втулка трубки | |
| 26 | 5***0 | Хомут крепления провода | |
| 30 | 1***1 | Болт М12х1,25-6gх35 | |
| 31 | 1***1 | Болт М12х1,25-6gх65 | |
| 32 | 1***1 | Винт М5-6gх10 | |
| 35 | 1***1 | Гайка М12х1,25-6Н | |
| 37 | 1***1 | Шайба плоская 12х22х3 | |
| 40 | 1***7 | Шайба 12 пружинная | |
| 42 | 1***0 | Хомут 19 в сборе | |
| 43 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 44 | 8***9 | Тройник 6 ввертный | |
| 45 | 8***3 | Угольник ввертный | |
| 46 | 8***5 | Болт М14х1,5-6gх30 | |
| 47 | 8***2 | Пробка коническая транспортная КГ 3/8" | |
| 48 | 8***4 | Кольцо уплотнительное | |
| 49 | 8***9 | Кольцо уплотнительное | |
| 50 | 8***0 | Тройник 6 проходной | |
| 52 | С***3 | Датчик указателя уровня топлива СЯМИ 114-02 |
