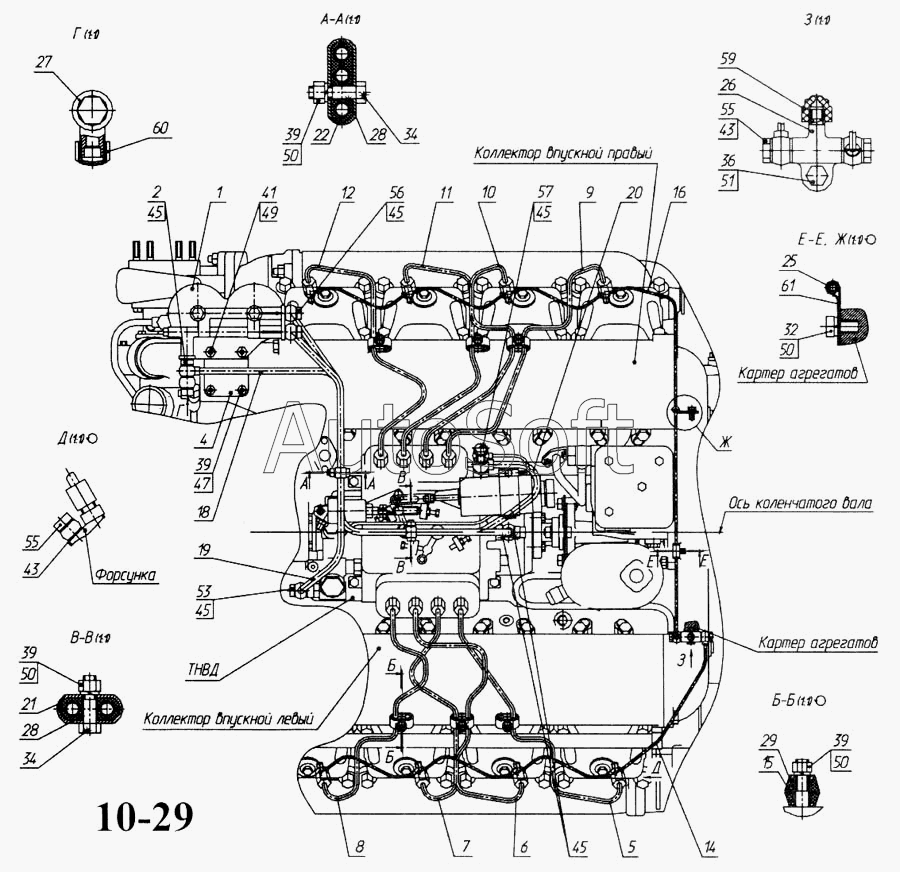

Каталог запасных частей к технике: Камский автозавод 5297 (2004). Установка топливопроводов
1
2
4
5
6
7
8
9
10
11
12
14
15
16
18
19
20
21
22
25
26
27
28
28
29
32
34
34
36
39
39
39
39
41
43
43
45
45
45
45
45
47
49
50
50
50
50
51
53
55
55
56
57
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 740.11-1104001 | 7***1 | Установка топливопроводов | |
| 1 | 7***0 | Фильтр тонкой очистки топлива | |
| 2 | 7***0 | Клапан в сборе | |
| 4 | 7***6 | Кронштейн крепления фильтра | |
| 5 | 7***0 | Трубка топливная первой секции ТНВД | |
| 6 | 7***2 | Трубка топливная второй секции ТНВД | |
| 7 | 7***4 | Трубка топливная третьей секции ТНВД | |
| 8 | 7***6 | Трубка топливная четвертой секции ТНВД | |
| 9 | 7***8 | Трубка топливная пятой секции ТНВД | |
| 10 | 7***0 | Трубка топливная шестой секции ТНВД | |
| 11 | 7***2 | Трубка топливная седьмой секции ТНВД | |
| 12 | 7***4 | Трубка топливная восьмой секции ТНВД | |
| 14 | 7***6 | Трубка топливная дренажная форсунок левых головок | |
| 15 | 7***8 | Скоба крепления топливных трубок | |
| 16 | 7***0 | Трубка дренажная форсунок правых головок блока | |
| 18 | 7***0 | Трубка топливная отводящая ТНВД | |
| 19 | 7***0 | Трубка отводящая топливного насоса | |
| 20 | 7***0 | Трубка топливная подводящая ТНВД | |
| 21 | 7***0 | Скоба | |
| 22 | 7***8 | Скоба крепления топливных трубок | |
| 25 | 7***6 | Прокладка | |
| 26 | 7***3 | Тройник крепления топливных трубок | |
| 27 | 7***9 | Наконечник | |
| 28 | 7***0 | Втулка | |
| 29 | 7***0 | Втулка | |
| 32 | 1***1 | Болт М8-6gх16 | |
| 34 | 1***1 | Болт М8-6gх35 | |
| 36 | 1***1 | Болт М10х1,25-6gх25 | |
| 39 | 1***1 | Гайка М8х1,25-6Н | |
| 41 | 1***1 | Гайка М10х1,25-6Н | |
| 43 | 1***0 | Прокладка уплотнительная 10х16х1,5 | |
| 45 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
| 47 | 1***1 | Шайба 8 волнистая | |
| 49 | 1***3 | Шайба 10 волнистая | |
| 50 | 1***3 | Шайба 8 пружинная | |
| 51 | 1***3 | Шайба 10 пружинная | |
| 53 | 8***5 | Болт М14х1,5-6gх30 | |
| 55 | 8***7 | Болт М10х1,25-6gх23 | |
| 56 | 8***2 | Болт М14х1,5-6gх48 | |
| 57 | 8***1 | Болт М14х1,5-6gх50 | |
| 59 | 8***7 | Гайка колпачковая | |
| 60 | 8***0 | Пробка | |
| 61 | 8***1 | Кляммер |
