Каталог запасных частей к технике: Камский автозавод 5297 (2004). Система охлаждения двигателя
38
26
27
28
29
30
31
31
31
31
31
32
32
32
33
33
34
35
35
35
35
35
35
35
35
35
36
37
37
37
37
37
37
37
37
25
39
39
39
39
39
39
39
39
39
39
40
41
43
43
44
44
45
45
46
46
46
47
47
48
48
13
1
2
3
3
4
5
6
7
8
9
10
11
12
14
15
15
16
17
18
18
19
20
20
21
22
23
24

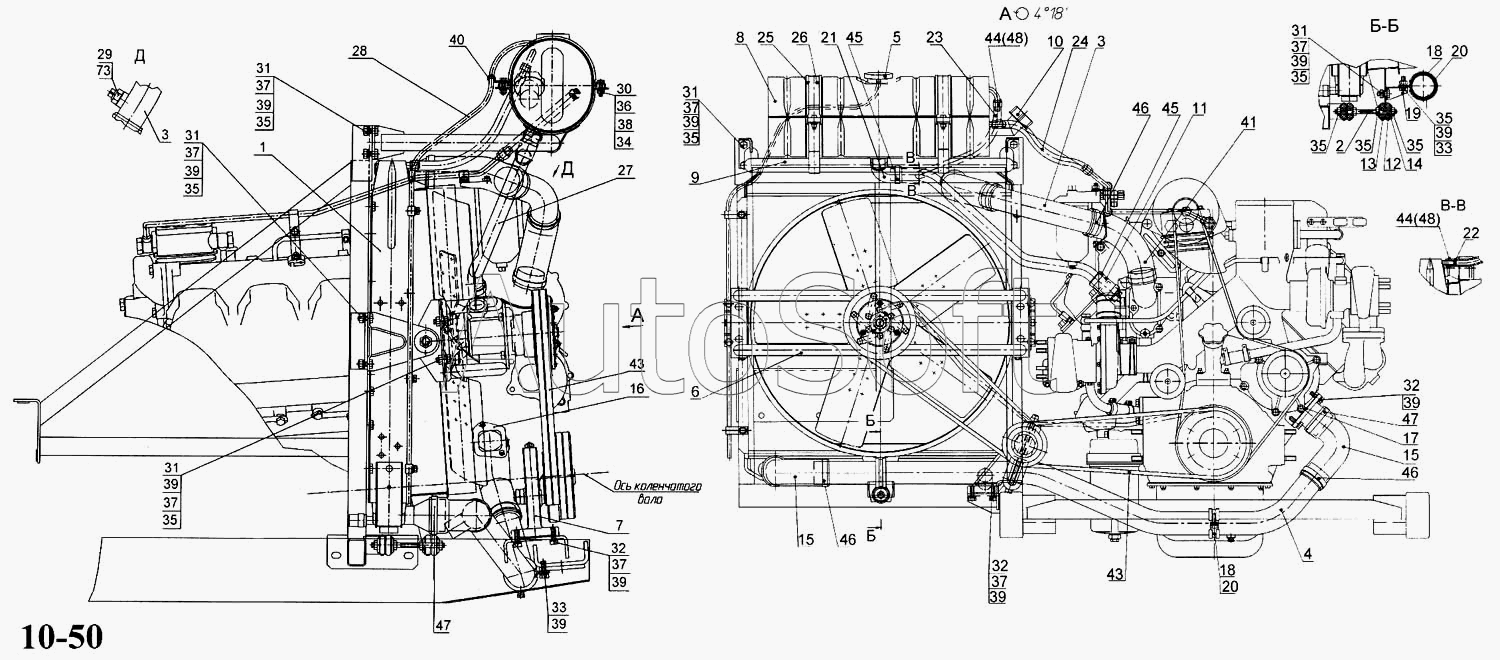

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5297-1300023-10 | 5***0 | Установка системы охлаждения | |
| 1 | 5***0 | Радиатор с рамкой подвески | |
| 2 | 5***4 | Тяга крепления радиатора | |
| 3 | 5***0 | Труба радиатора верхняя | |
| 4 | 5***0 | Труба радиатора нижняя | |
| 5 | 5***0 | Пробка радиатора в сборе | |
| 6 | 5***5 | Установка вентилятора | |
| 7 | 5***0 | Опора натяжная с кронштейном | |
| 8 | 5***0 | Бачок расширительный | |
| 9 | 5***0 | Кронштейн подвески бачка расширительного | |
| 10 | 5***0 | Крышка наливной трубы | |
| 11 | 5***1 | Рукав | |
| 12 | 5***7 | Втулка распорная | |
| 13 | 5***7 | Подушка крепления радиатора | |
| 14 | 5***8 | Чашка буфера тяги | |
| 15 | 5***5 | Рукав | |
| 16 | 5***8 | Патрубок водяного насоса | |
| 17 | 5***3 | Прокладка подводящего патрубка | |
| 18 | 5***6 | Хомут | |
| 19 | 5***0 | Кронштейн подвески нижней трубы | |
| 20 | 5***9 | Прокладка хомута | |
| 21 | 5***9 | Рукав | |
| 22 | 5***5 | Жиклер | |
| 23 | 5***6 | Рукав | |
| 24 | 5***0 | Рукав | |
| 25 | 5***1 | Прокладка | |
| 26 | 5***2 | Скоба верхняя | |
| 27 | 5***2 | Труба перепускная | |
| 28 | 5***7 | Трубка отвода пара | |
| 29 | 7***3 | Прокладка | |
| 30 | 1***1 | Болт М8-6gх30 | |
| 31 | 1***1 | Болт М10х1,25-6gх25 | |
| 32 | 1***1 | Болт М10х1,25-6gх30 | |
| 33 | 1***1 | Болт М10х1,25-6gх35 | |
| 34 | 1***1 | Гайка М8х1,25-6Н | |
| 35 | 1***1 | Гайка М10х1,25-6Н | |
| 36 | 1***1 | Шайба плоская 8х17 | |
| 37 | 1***1 | Шайба плоская 10,6х18х2 | |
| 38 | 1***3 | Шайба 8 пружинная | |
| 39 | 1***3 | Шайба 10 пружинная | |
| 40 | 8***5 | Хомут | |
| 41 | 4***0 | Шланг отводящий водяного трубопровода | |
| 42 | 2***0 | Датчик включения вентилятора ТМ 108 | |
| 43 | А***а | Ремень привода вентилятора | |
| 44 | С***0 | Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ | |
| 45 | С***1 | Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ | |
| 46 | С***6 | Хомут стяжной (60-80)х13 СБИТ.30541 9.003 ТУ | |
| 47 | С***7 | Хомут стяжной (70-90)х13 СБИТ.30541 9.003 ТУ | |
| 48 | С***0 | Хомут стяжной (15-25)х9 СБИТ.30541 9.003 ТУ | |
| 49 | С***1 | Хомут стяжной (20-35)х9 СБИТ.30541 9.003 ТУ |
