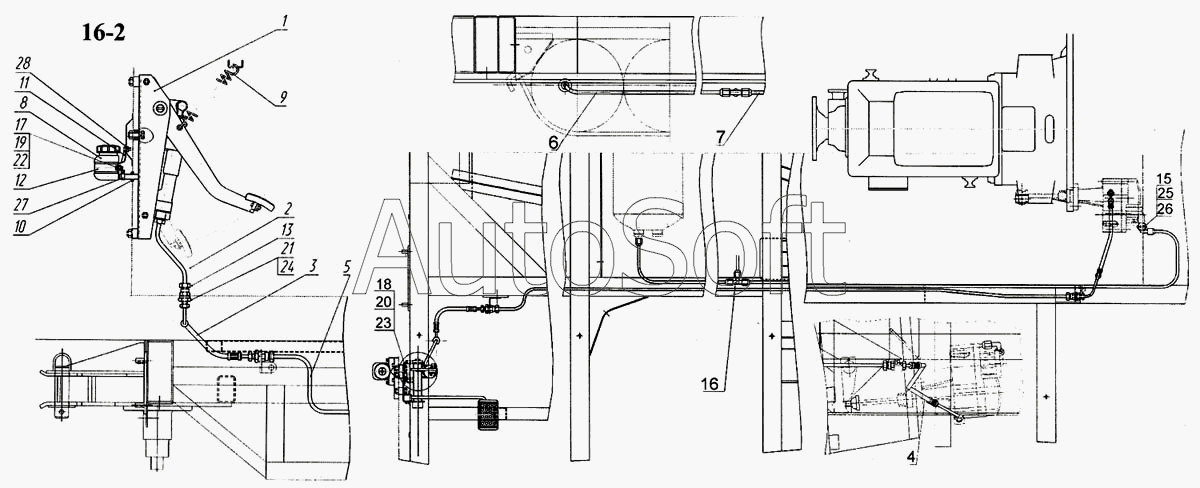

Каталог запасных частей к технике: Камский автозавод 5297 (2004). Установка педали и привода выключения сцепления
15
28
27
26
25
24
23
22
21
20
19
18
17
16
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5297-1600006 | 5***6 | Установка педали и привода выключения сцепления | |
| 1 | 5***8 | Педаль сцепления с кронштейном и главным цилиндром | |
| 2 | 5***8 | Трубка главного цилиндра управления сцеплением | |
| 3 | 4***0 | Шланг гибкий привода управления сцеплением в сборе | |
| 4 | 5***0 | Шланг гибкий привода управления сцеплением | |
| 5 | 5***2 | Трубка привода управления сцеплением | |
| 6 | 5***6 | Трубка | |
| 7 | 5***5 | Трубка | |
| 8 | 5***0 | Бачок главного цилиндра в сборе | |
| 9 | 5***4 | Пружина оттяжная педали сцепления | |
| 10 | 5***4 | Уплотнитель | |
| 11 | 5***6 | Кронштейн бачка | |
| 12 | 5***3 | Хомут крепления бачка | |
| 13 | 5***3 | Штуцер соединительный | |
| 15 | 8***1 | Угольник ввертный | |
| 16 | 8***9 | Тройник проходной | |
| 17 | 1***1 | Болт М6-6gх12 | |
| 18 | 1***1 | Болт М10х1,25-6gх30 | |
| 19 | 1***1 | Гайка ЕМ6-6Н | |
| 20 | 1***1 | Гайка М10х1,25-6Н | |
| 21 | 1***1 | Гайка низкая М16х1,5-6Н | |
| 22 | 1***3 | Шайба 6 пружинная | |
| 23 | 1***7 | Шайба 10 пружинная | |
| 24 | 1***7 | Шайба 16 пружинная | |
| 25 | 8***2 | Шайба 10 | |
| 26 | 8***0 | Кольцо уплотнительное | |
| 27 | 1***0 | Хомут 12 | |
| 28 | 8***4 | Гайкодержатель М6 в сборе |
