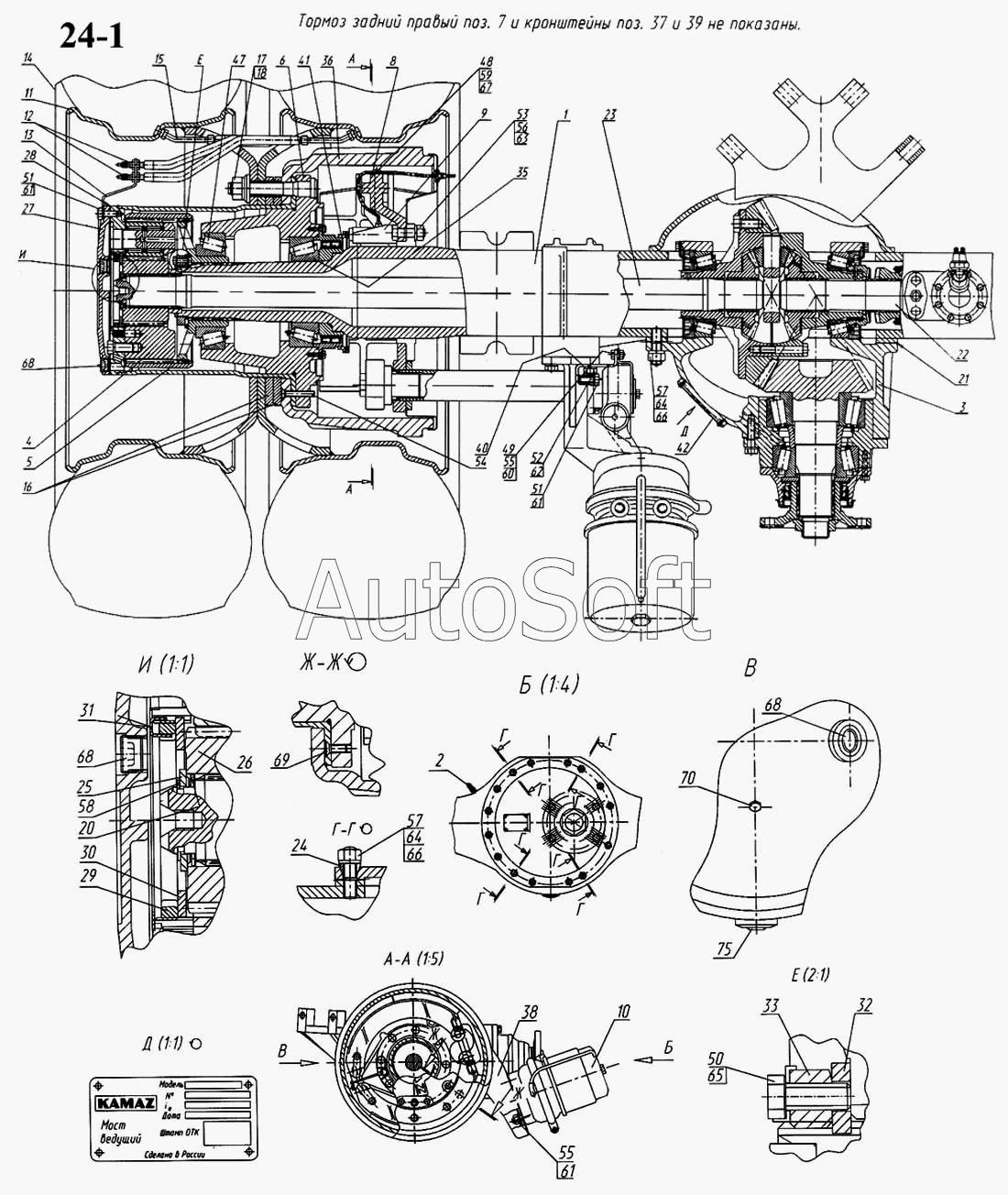

Каталог запасных частей к технике: Камский автозавод 5297 (2004). Задний мост с колесами и шинами в сборе
42
54
53
52
51
51
50
49
48
47
55
55
41
40
38
36
35
63
75
70
69
68
68
68
67
66
66
65
64
64
33
62
61
61
61
60
59
58
57
57
56
9
15
14
14
13
12
11
11
10
16
8
6
5
4
3
2
1
17
18
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Картер заднего моста | |
| 2 | 5***4 | Клапан со штуцером в сборе | |
| 3 | 5***1 | Передача главная заднего моста | |
| 4 | 6***4 | Водило с кожухом и сателлитами | |
| 5 | 6***1 | Шестерня ведомая | |
| 6 | 5***9 | Ступица заднего колеса с манжетами | |
| 7 | 5***2 | Тормоз задний правый | |
| 8 | 5***2 | Тормоз задний левый | |
| 9 | 6***0 | Датчик скорости с кронштейном | |
| 10 | 6***0 | Тормозная камера тип 30/24 | |
| 11 | 3***1 | Колесо 8,25х22,5 | |
| 11 | 3***0 | Колесо 22,5-8,25 | |
| 12 | 1***2 | Удлинитель вентиля | |
| 13 | 6***9 | Кронштейн | |
| 14 | Ш***5 | Шина 11/70R22,5 мод. Д-1М, И-305 | |
| 14 | Ш***1 | Шина 275/70R22,5 мод. КАМА-2001 | |
| 15 | 3***1 | Вентиль АБ-95 | |
| 16 | 5***5 | Кольцо проставочное | |
| 17 | 5***0 | Гайка с шайбой | |
| 18 | 5***1 | Болт тормозного барабана | |
| 20 | 1***7 | Кольцо В40 ГОСТ 13941-86 | |
| 21 | 6***4 | Прокладка картера | |
| 22 | 6***9 | Полуось правая | |
| 23 | 6***0 | Полуось левая | |
| 24 | 5***2 | Втулка разжимная шпильки полуоси | |
| 25 | 6***2 | Шайба | |
| 26 | 6***8 | Шестерня ведущая колесной передачи | |
| 27 | 6***7 | Крышка водила | |
| 28 | 6***1 | Прокладка крышки водила | |
| 29 | 6***6 | Гайка регулировочная | |
| 30 | 6***8 | Шайба замковая | |
| 31 | 6***2 | Шайба стопорная | |
| 32 | 4***9 | Шайба замковая | |
| 33 | 6***7 | Гайка подшипников | |
| 35 | 7***А | Подшипник роликовый конический ГОСТ 520-89 | |
| 36 | 5***0 | Барабан тормозной | |
| 37 | 5***0 | Кронштейн тормозной камеры правый | |
| 38 | 5***1 | Кронштейн тормозной камеры левый | |
| 39 | 5***6 | Кронштейн | |
| 40 | 5***7 | Кронштейн | |
| 41 | 6***1 | Ротор датчика | |
| 42 | 6***0 | Табличка заводская ведущего моста | |
| 47 | 7***М | Подшипник роликовый конический однорядный | |
| 48 | 1***1 | Болт М6-6gх12 | |
| 49 | 1***1 | Болт М8-6gх16 | |
| 50 | 1***1 | Болт М8-6gх20 | |
| 51 | 1***1 | Болт М10х1,25-6gх25 | |
| 52 | 1***1 | Болт М12х1,25-6gх25 | |
| 53 | 1***1 | Болт М14х1,5-6gх45 | |
| 54 | 1***0 | Болт М10х1,25-6gх50 | |
| 55 | 1***1 | Гайка М8х1,25-6Н | |
| 56 | 1***1 | Гайка М14х1,5-6Н | |
| 57 | 1***1 | Гайка М16х1,5-6Н | |
| 58 | 1***6 | Кольцо стопорное 52 | |
| 59 | 1***7 | Шайба 6 пружинная | |
| 60 | 1***7 | Шайба 8 пружинная | |
| 61 | 1***7 | Шайба 10 пружинная | |
| 62 | 1***7 | Шайба 12 пружинная | |
| 63 | 1***7 | Шайба 14 пружинная | |
| 64 | 1***7 | Шайба 16 пружинная | |
| 65 | 8***0 | Шайба замковая 8 | |
| 66 | 1***1 | Шпилька М16х1,5-6gх22х40 | |
| 67 | 1***0 | Скоба закрытая | |
| 68 | 1***1 | Пробка резьбовая коническая 22х1,5 | |
| 69 | 8***2 | Винт М10х1,25-6gх25 | |
| 70 | 8***1 | Пробка КГ 1/8" | |
| 75 | 2***6 | Пробка магнитная в сборе |
