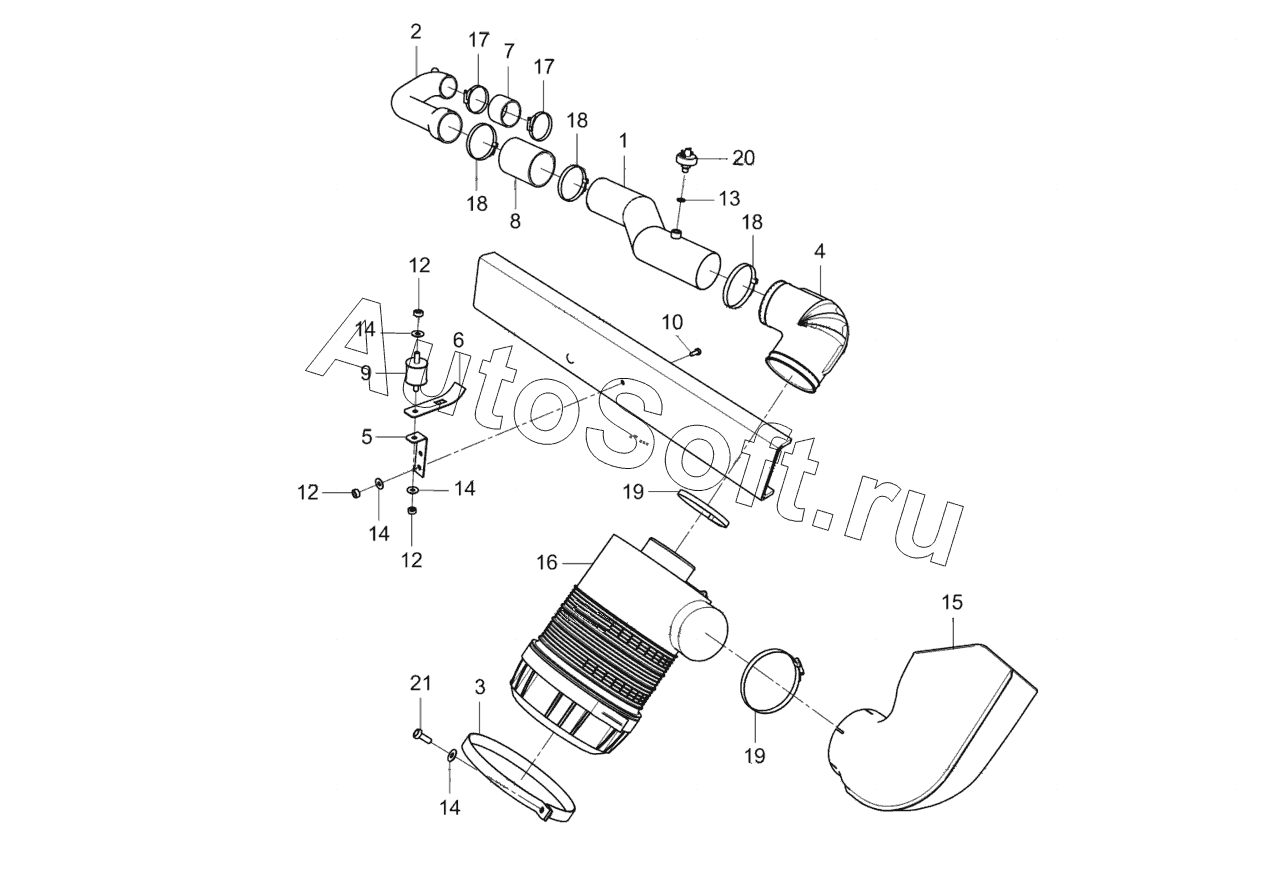

Каталог запасных частей к технике: Камский автозавод 3297-C4 (2019). 3297-1109001-10 Установка воздушного фильтра

1
2
3
4
5
6
7
8
9
10
12
12
12
13
14
14
14
14
15
16
17
17
18
18
18
19
19
20
21
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 3***0 | Воздухопровод | |
2 | 3***0 | Воздухопровод | |
3 | 3***3 | Хомут крепления фильтра | |
4 | 4***0 | Патрубок | |
5 | 3***1 | Кронштейн | |
6 | 3***2 | Кронштейн | |
7 | 4***0 | Шланг соединительный | |
8 | 5***0 | Рукав | |
9 | 5***0 | Компенсатор перемещения в сборе | |
10 | 1***1 | Болт М10х1,25-6gх30 | |
12 | 1***1 | Гайка М10х1,25-6Н | |
13 | 1***0 | Прокладка уплотнительная 14х20х1,5 | |
14 | 1***1 | Шайба плоская 10,2х25х2 | |
15 | С***0 | Воздухозаборник (45104110904700) | |
16 | 7***N | Фильтр воздушный (45104110913290) | |
17 | T***1 | Хомут (45104998010690) | |
18 | T***1 | Хомут (45104998011590) | |
19 | T***1 | Хомут (45104998011490) | |
20 | 4***9 | Датчик сигнализатора засоренности воздушного фильтра 132.3839600 | |
21 | 3***4 | Болт М10х1,25х40 (45104991042400) |
