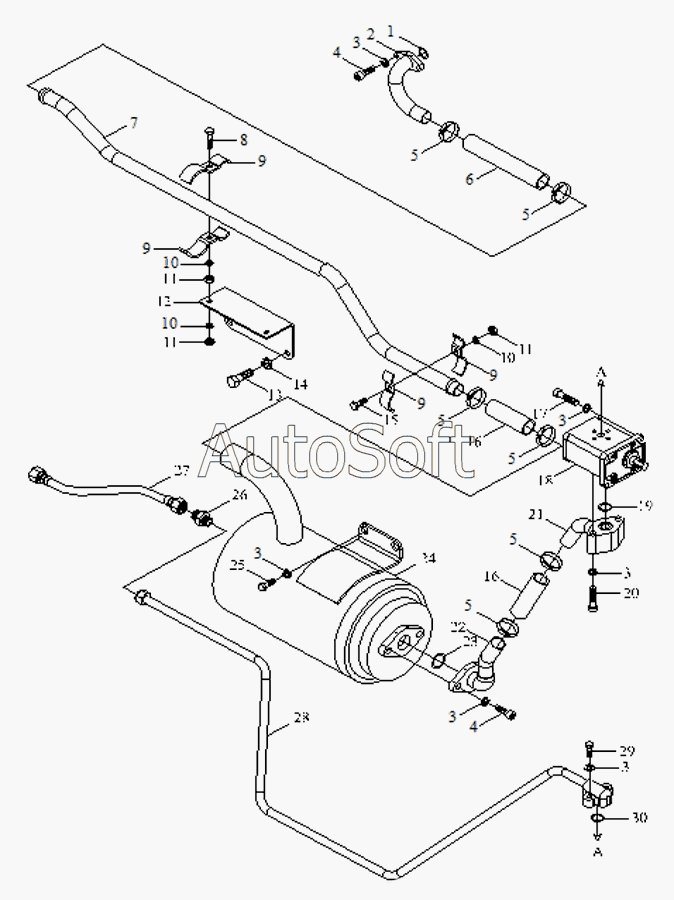

Каталог запасных частей к технике: Foton TA60 (2010). Oil Pump/Pipe and Filter Assembly-2
15
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
16
14
13
12
11
11
11
10
10
10
9
9
9
9
8
7
6
5
5
5
5
5
5
4
4
3
3
3
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT700.58D.001 | F***1 | oil pipe /pump assembly | |
| 1 | G***1 | O-ring | |
| 2 | F***4 | joint weldment,oil suction pipe | |
| 3 | G***3 | Washer | |
| 4 | G***1 | Screw | |
| 5 | Z***1 | Clamp | |
| 6 | F***1 | oil suction pipe | |
| 7 | F***2 | oil suction pipe ,long | |
| 8 | G***3 | Bolt | |
| 9 | F***0 | Pipe clamp and ruber clamp | |
| 10 | G***3 | Washer | |
| 11 | G***0 | Nut | |
| 12 | F***4 | bracket of pipe | |
| 13 | G***3 | Bolt | |
| 14 | G***3 | Washer | |
| 15 | G***3 | Bolt | |
| 16 | F***5 | Hose | |
| 17 | G***1 | Screw | |
| 18 | F***0 | gear pump | |
| 19 | G***1 | O-ring | |
| 20 | G***1 | Screw | |
| 21 | F***0 | Oil suction short pipe weldment | |
| 22 | F***0 | Oil suction short pipe weldment | |
| 23 | G***1 | O-ring | |
| 24 | F***0 | Oil filter assembly | |
| 25 | G***3 | Bolt | |
| 26 | F***1 | Direct joint body | |
| 27 | F***7 | Pressure oil pipe assembly 1 | |
| 28 | F***8 | Pressure oil pipe assembly 2 | |
| 29 | G***3 | Bolt | |
| 30 | G***1 | O-ring |
