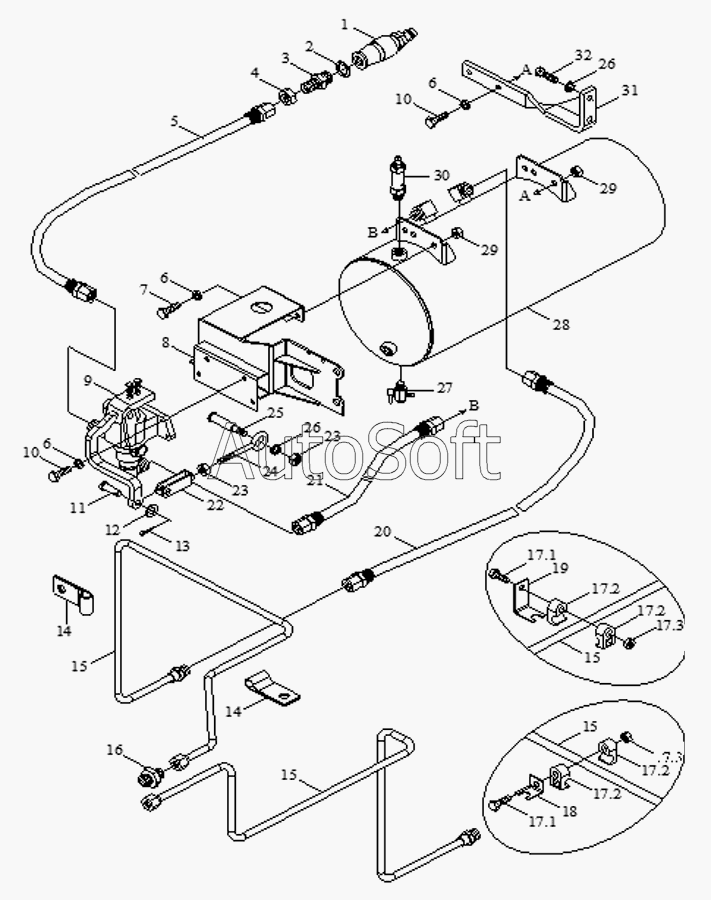

Каталог запасных частей к технике: Foton TA60 (2010). Pneumatic Braking System Assembly
1
2
3
4
5
6
6
6
7
8
9
10
10
11
12
13
14
14
15
15
15
15
15
16
17
17
18
19
20
21
22
23
23
24
25
26
26
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT700.80.001 | F***1 | pneumatic braking system assembly | |
| FT700.80G.116 | F***6 | Pipe ferrule | |
| FT700.80H.001 | F***1 | pneumatic braking system assembly | |
| GB/T 5782 | G***2 | Bolt | |
| GB/T 6170 | G***0 | Nut | |
| 1 | F***8 | Quick joint | |
| 2 | F***3 | Sealing washer,output joint body | |
| 3 | F***2 | Output joint body | |
| 4 | G***3 | Nut | |
| 5 | F***6 | Air outlet hose unit | |
| 6 | G***3 | Washer | |
| 7 | G***3 | Bolt | |
| 8 | F***2 | Front bracket welding unit | |
| 9 | F***0 | Pneumatic braking valve assembly | |
| 10 | G***3 | Bolt | |
| 11 | G***2 | Pin | |
| 12 | G***1 | Washer | |
| 13 | G***1 | Pin | |
| 14 | F***0 | Wire ferrule | |
| 15 | F***2 | Air inlet hose unit,air compressor | |
| 15 | F***2 | Air outlet pipe weldment,air compressor | |
| 16 | F***1 | pipe joint | |
| 17 | F***3 | Pipe ferrule assembly | |
| 18 | F***5 | Pipe ferrule bracket(I) | |
| 19 | F***7 | Pipe ferrule bracket(II) | |
| 20 | F***0 | Air inlet hose unit,air vessel | |
| 21 | F***5 | Air putlet hose unit | |
| 22 | F***3 | Connecting fork weldment | |
| 23 | G***0 | Nut | |
| 24 | F***0 | Push rod, main braking pump | |
| 25 | F***3 | connecting pin | |
| 26 | G***3 | Washer | |
| 27 | F***9 | Water drain valve assembly | |
| 28 | F***1 | Air vessel welding unit | |
| 29 | G***0 | Nut | |
| 30 | F***4 | Safety valve assembly | |
| 31 | F***3 | Rear bracket welding unit | |
| 32 | G***3 | Bolt |
