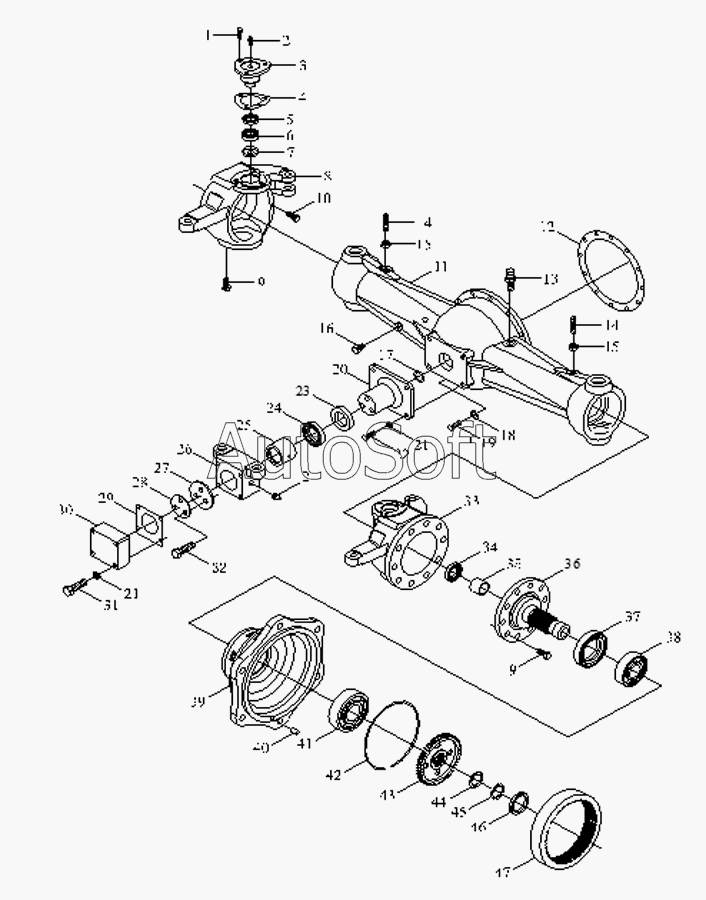

Каталог запасных частей к технике: Foton TA60 (2010). Front Driving Axle Assembly-2
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Bolt | |
| 2 | G***9 | oil cup M10*1 | |
| 3 | 6***8 | king pin | |
| 4 | 6***3 | sdjusting washer | |
| 5 | 6***1 | oil sealing | |
| 6 | G***4 | tapered roller bearing | |
| 7 | 6***3 | orifice cover | |
| 8 | 6***3 | right steering joint arm | |
| 9 | G***6 | Bolt | |
| 10 | 6***8 | stop bolt | |
| 11 | 6***2 | front axle housing | |
| 12 | 5***4 | gasket | |
| 13 | Q***3 | air plug Z1/8-27 | |
| 14 | 6***9 | fastening bolt | |
| 15 | G***9 | nut M12-A2L | |
| 16 | Q***6 | plug Z3/4-14 | |
| 17 | G***6 | O-seal ring | |
| 18 | 5***6 | plug washer 20 | |
| 19 | 5***7 | plug M20x1.5 | |
| 20 | 7***6 | front swing shaft | |
| 21 | G***3 | Washer | |
| 22 | G***3 | Bolt | |
| 23 | 5***8 | dust cap for front swing shaft | |
| 24 | 5***7 | front skeleton oil sealing | |
| 25 | 5***0 | front sleeve | |
| 26 | 7***1 | bearing housing of front swing shaft | |
| 27 | 5***4 | fixed flange of swing shaft | |
| 28 | 5***3 | locking washer of swing shaft | |
| 29 | 5***5 | adjusting shim of swing shaft | |
| 30 | 5***2 | Fixed flange cover | |
| 31 | G***2 | Bolt | |
| 32 | G***3 | Bolt | |
| 33 | 6***4 | Left steering joint arm | |
| 34 | 6***0 | oil sealing | |
| 35 | 6***7 | Combined sleeve | |
| 36 | 6***4 | Flange shaft | |
| 37 | H***7 | O-seal ring | |
| 38 | G***4 | tapered roller bearing | |
| 39 | 6***1 | hub | |
| 40 | G***6 | Parallel pin | |
| 41 | G***4 | tapered roller bearing | |
| 42 | 6***6 | Hub | |
| 43 | 7***9 | Parallel pin | |
| 44 | 6***2 | washer | |
| 45 | 6***1 | Locking washer | |
| 46 | 6***5 | Round nut | |
| 47 | 7***3 | ring rear |
