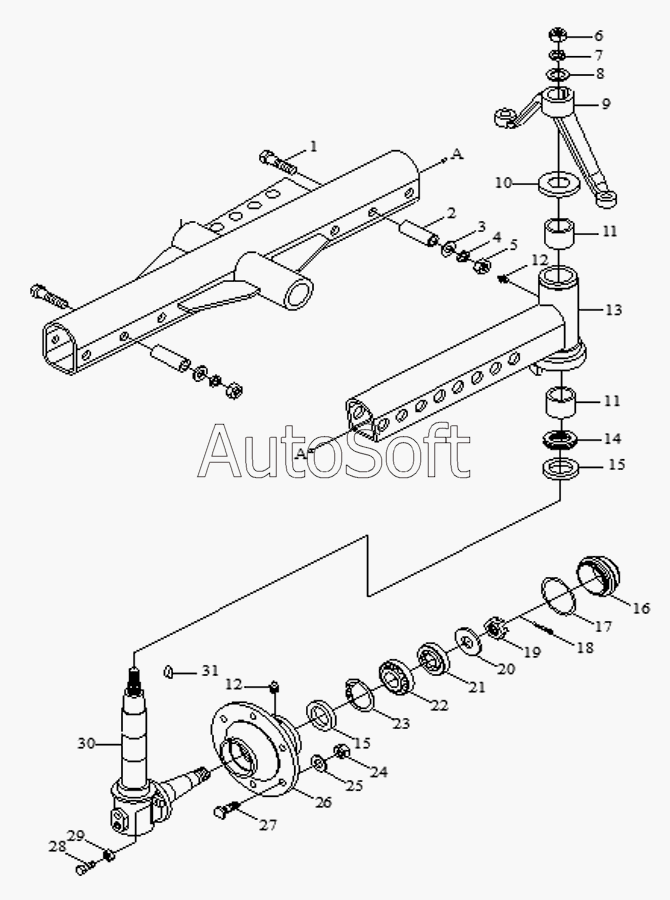

Каталог запасных частей к технике: Foton TA60 (2010). Front Axle Assembly-3
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT550.31B.001 | F***1 | front axle asemmbly | |
| FT550.31C.001 | F***1 | front axle asemmbly | |
| FT700.31.001 | F***1 | front axle asemmbly | |
| FT700.31A.001 | F***1 | front axle asemmbly | |
| FT700.31G.001 | F***1 | front axle asemmbly | |
| FT700.31S.001 | F***1 | front axle asemmbly | |
| 1 | F***7 | Fastening bolt | |
| 2 | F***0 | Support sleeve | |
| 3 | G***1 | Washer | |
| 4 | G***3 | Washer | |
| 5 | G***1 | Nut | |
| 6 | G***2 | Nut | |
| 7 | G***3 | Washer | |
| 8 | F***5 | Washer for vertical shaft | |
| 9 | F***3 | Trapezoidal arm, right | |
| 10 | F***1 | Dust cap for vertical shaft | |
| 11 | F***6 | sleeve | |
| 12 | J***5 | Oil cup M10x1 | |
| 13 | F***3 | Inner cover unit, right | |
| 14 | G***5 | Bearing | |
| 15 | G***8 | oil sealingFB60*85*14 | |
| 16 | F***8 | Hub cover of front wheel | |
| 17 | F***9 | Gasket of hub cover | |
| 18 | G***1 | Pin | |
| 19 | F***8 | nut | |
| 20 | F***7 | Thrust washer for bearing | |
| 21 | G***4 | Bearing | |
| 22 | G***4 | Bearing | |
| 23 | G***1 | Circlip for shaft | |
| 24 | G***6 | Nut | |
| 25 | F***5 | washer | |
| 26 | F***2 | front rim | |
| 27 | F***1 | Bolt of front rim | |
| 28 | G***6 | Bolt | |
| 29 | G***1 | Nut | |
| 30 | F***1 | Steering knuckle weldment | |
| 31 | G***9 | key10X13X32 |
