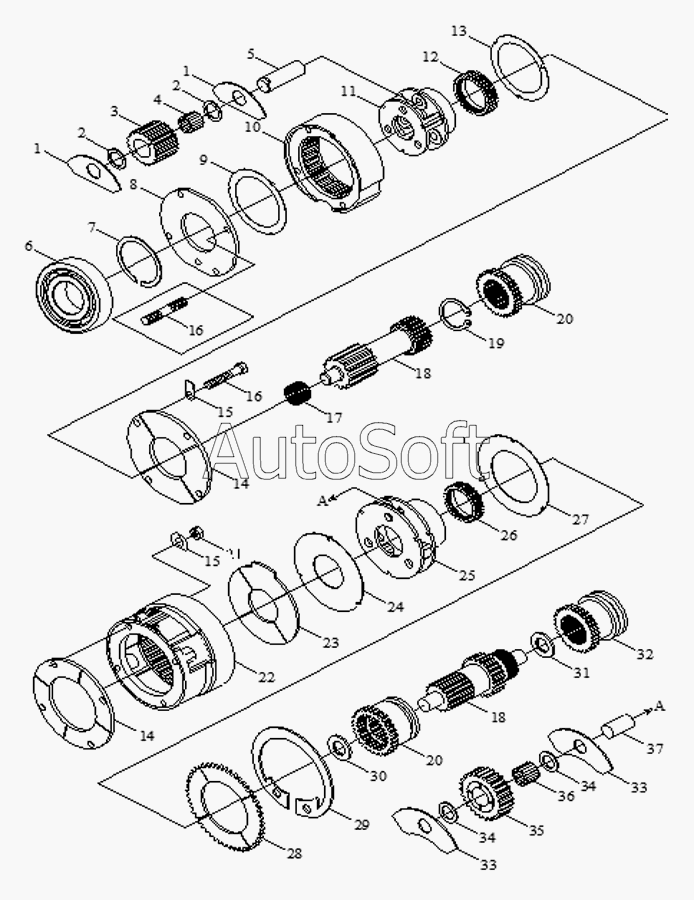

Каталог запасных частей к технике: Foton TA60 (2010). Gearbox Assembly-3 (formerly)
1
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
15
15
16
16
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT65.37D.202 | F***2 | Creeping gear shaft | |
| FT65.37D.219 | F***9 | Creeping front clapboard | |
| 1 | F***4 | thrust plate,planetary gear | |
| 2 | F***5 | planetary gear shaft | |
| 3 | F***6 | planetary gear | |
| 4 | G***4 | round head needle 3.5*29.8 | |
| 5 | F***3 | planetary gear shaft | |
| 6 | G***4 | Bearing | |
| 7 | G***5 | thrust ring 100/106.5 | |
| 8 | F***5 | spacer plate, planetary housing | |
| 9 | F***6 | Frount gasket planetary housing | |
| 10 | F***a | planetary inner gear | |
| 10 | F***7 | planetary inner gear | |
| 11 | F***2 | planetary gear housing | |
| 12 | F***7 | inner gear ring,planetary gear housing | |
| 13 | F***8 | rear gasket ,planetary gear housing | |
| 14 | F***9 | cover plate of planetary gear | |
| 15 | G***4 | thrust washer12 | |
| 15 | G***5 | thrust washer12 | |
| 16 | G***2 | Bolt | |
| 16 | G***9 | bolt AM12-M12x1.25x120-8.8-A2L | |
| 17 | G***1 | needle roller bearing HK2020 | |
| 18 | F***2 | transmission gear shaft | |
| 19 | G***1 | Circlip for shaft | |
| 20 | F***0 | transmission gear sleeve,2 shaft | |
| 20 | F***5 | transmission gear sleeve,2 shaft | |
| 21 | G***1 | Nut | |
| 22 | F***0 | planetary inner gear | |
| 23 | F***1 | Creeping clapboard | |
| 24 | F***2 | frount gasket planetary housing | |
| 25 | F***3 | planetary gear housing | |
| 26 | F***7 | inner gear ring,planetary gear housing | |
| 27 | F***4 | rear gasket, planetary gear housing | |
| 28 | F***5 | spacer planetary housing | |
| 29 | G***1 | Circlip for shaft | |
| 30 | F***0 | washer | |
| 31 | F***9 | adjustable shim | |
| 32 | F***1 | Creeping gear connecting sleeve | |
| 33 | F***7 | thrust plate,planetary gear | |
| 34 | F***5 | planetary gear shaft | |
| 35 | F***6 | Creeping planetary gear | |
| 36 | G***9 | round head neddle | |
| 37 | F***8 | planetary gear shaft |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
