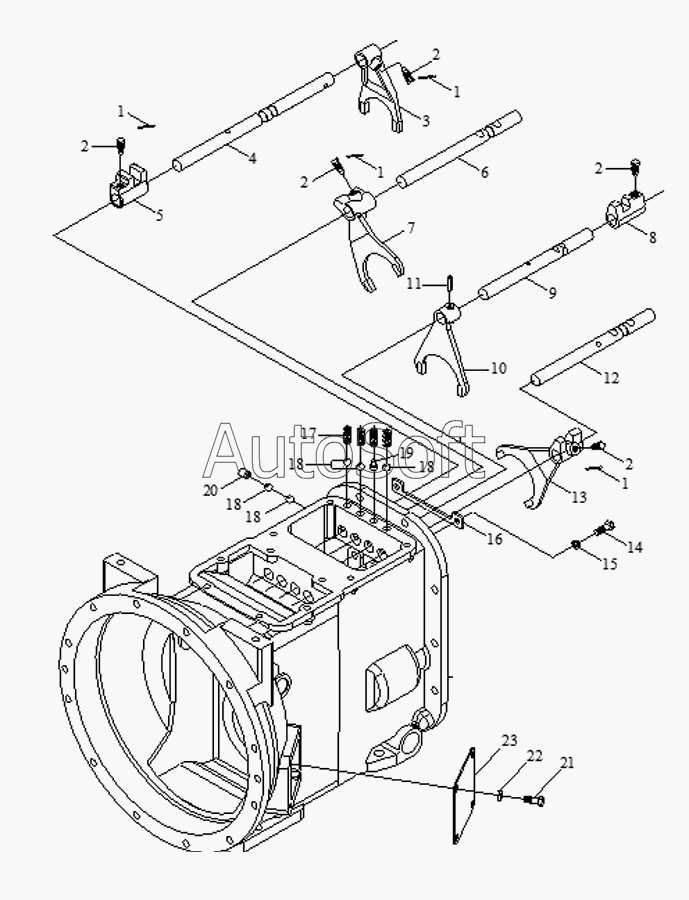

Каталог запасных частей к технике: Foton TA60 (2010). Gearbox Assembly-5 (formerly)
13
23
22
21
21
20
19
18
18
18
18
17
16
15
14
1
1
1
1
12
11
10
9
8
7
6
5
4
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***4 | low carbon steel wire SZ-1.40 | |
| 2 | F***9 | Stop bolt | |
| 3 | F***6 | shift fork for fast and slow gear | |
| 4 | F***2 | gearshift shaft for fast and slow gear | |
| 5 | F***a | shift block for fast and slow gear | |
| 6 | F***5 | gear change shift,1 reverse gear | |
| 7 | F***a | shift block,1 reverse gear | |
| 8 | F***3 | shift block ,direct gear | |
| 9 | F***4 | gear change shift ,4gear | |
| 10 | F***9 | shift fork ,direct gear | |
| 11 | G***6 | Pin | |
| 12 | F***3 | gear change shaft,2 and 3 gear | |
| 13 | F***a | shift fork ,2and 3gear | |
| 14 | G***1 | Bolt | |
| 15 | G***3 | Washer | |
| 16 | F***a | strocke limiting plate | |
| 17 | F***3 | self-locking spring | |
| 18 | G***8 | Steel ball | |
| 19 | F***8 | IV shaft lock pin | |
| 20 | F***9 | plug | |
| 21 | G***0 | Bolt | |
| 21 | G***5 | Screw | |
| 22 | G***3 | Washer | |
| 23 | F***1 | cover plate for observation |
