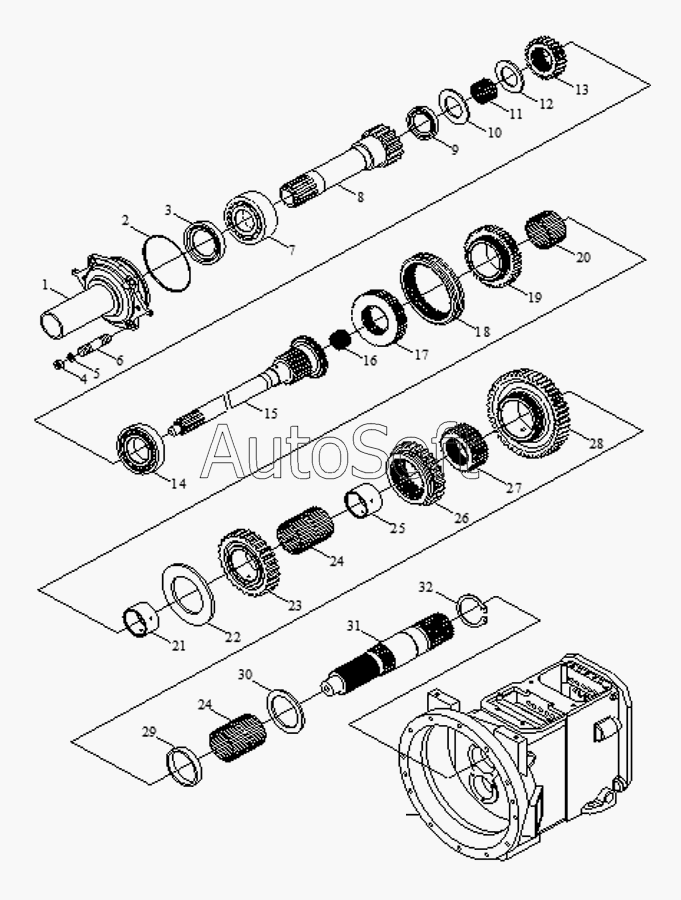

Каталог запасных частей к технике: Foton TA60 (2010). Gearbox Assembly-2 (enhance)
25
17
18
19
20
21
22
23
24
24
16
26
27
28
29
30
31
32
1
15
14
13
12
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***2 | 1 bearing housing | |
| 2 | F***5 | O-seal ring | |
| 3 | G***1 | Oil sealing | |
| 4 | G***0 | Nut | |
| 5 | G***3 | Washer | |
| 6 | G***8 | Bolt | |
| 7 | G***4 | Double row angular contact ball bearings 3211A | |
| 8 | F***8 | driving shaft gear | |
| 8 | F***8 | driving shaft gear | |
| 9 | G***1 | Oil sealing | |
| 10 | F***4 | bearing adjusting shim | |
| 11 | G***6 | needle rooller bearing | |
| 12 | F***2 | clearance adjusting shim | |
| 13 | F***3 | constant engaging driving gear | |
| 14 | G***4 | cylindrical roller bearing | |
| 15 | F***4 | 1 shaft | |
| 16 | G***6 | needle rooller bearing | |
| 17 | F***0 | III and IV gear mesh seat | |
| 18 | F***2 | III and IV gear mesh bush | |
| 19 | F***5 | III gear ,II shaft | |
| 20 | G***6 | needle rooller bearing | |
| 21 | F***0 | III gear bush | |
| 22 | F***4 | II and III gear gasket | |
| 23 | F***0 | II gear ,II shaft | |
| 24 | G***6 | needle rooller bearing | |
| 25 | F***1 | II gear bush | |
| 26 | F***7 | Reverse driving gear | |
| 27 | F***6 | Reverse bush | |
| 28 | F***7 | I gear ,II shaft | |
| 29 | F***6 | spacer sleeve | |
| 30 | F***5 | I gear gasket | |
| 31 | F***6 | 2 shaft | |
| 32 | G***1 | Circlip for shaft |
