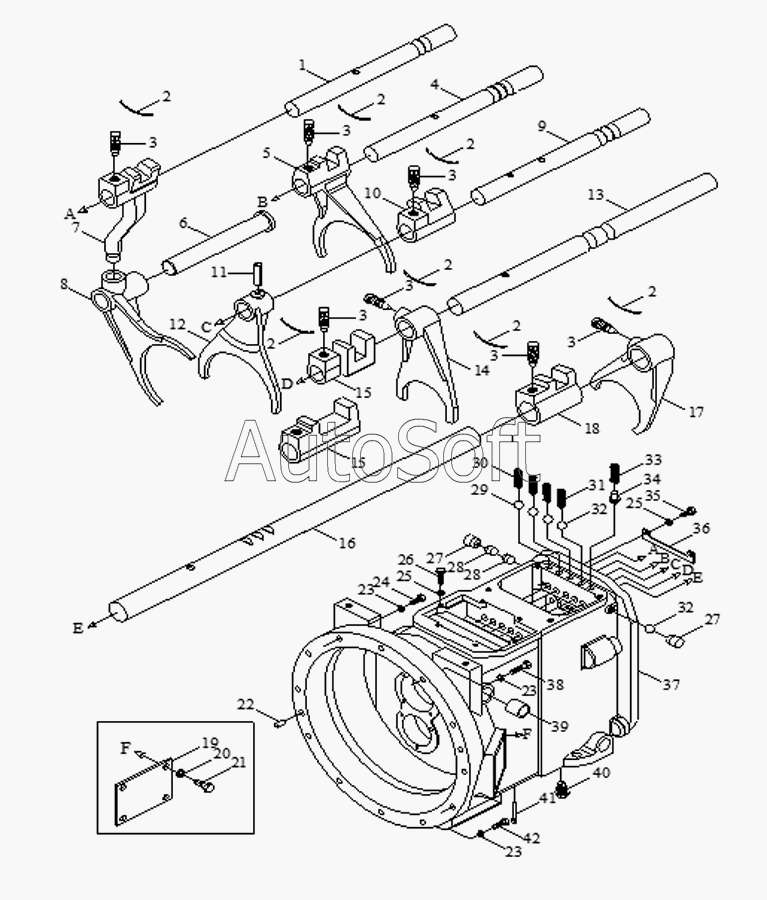

Каталог запасных частей к технике: Foton TA60 (2010). Gearbox Assembly-5 (enhance chassis)
31
19
20
21
22
23
23
23
24
25
25
26
27
27
28
28
29
30
18
32
32
33
34
35
36
37
38
39
40
41
42
9
1
2
2
2
2
2
2
3
3
3
3
3
3
3
4
5
6
7
8
10
11
12
13
13
14
14
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT700.37.001 | F***1 | Gearbox Assembly | |
| FT700.37B.001 | F***1 | Gearbox Assembly | |
| FT700.37E.001 | F***1 | Gearbox Assembly | |
| FT700.37F.001 | F***1 | Gearbox Assembly | |
| 1 | F***3 | reverse shift shaft | |
| 2 | G***3 | Low carbon steel wire SZ-1.40 | |
| 3 | F***9 | Stop bolt | |
| 4 | F***5 | I IIgear , shaft | |
| 5 | F***8 | I Iigear,fork | |
| 6 | F***2 | reverse middle fork shaft | |
| 7 | F***7 | reverse gear fork rod | |
| 8 | F***1 | reverse gear fork | |
| 9 | F***4 | III and IV gear shift shaft | |
| 10 | F***3 | III and IV gear fork block | |
| 11 | G***9 | Spring type straight | |
| 12 | F***9 | shift fork,3rd and 4rd | |
| 13 | F***2 | fast and slow shaft | |
| 13 | F***2 | fast and slow shaft | |
| 14 | F***6 | shift fork,fast and slow | |
| 14 | F***6 | shift fork,fast and slow | |
| 15 | F***6 | shift block,fast and slow | |
| 15 | F***6 | shiftblock,fast and slow | |
| 16 | F***4 | crawl fork shaft | |
| 17 | F***3 | crawl fork | |
| 18 | F***6 | crawl fork point | |
| 19 | F***1 | inspection window | |
| 20 | G***3 | Шайба 12 | |
| 21 | G***3 | Болт M12x35 | |
| 22 | G***9 | Straight pin B12x24 | |
| 23 | G***3 | Шайба 12 | |
| 24 | G***3 | Болт M12x35 | |
| 25 | G***3 | Шайба 12 | |
| 26 | G***3 | Болт M12x35 | |
| 27 | F***9 | plug | |
| 28 | F***8 | mutual interlocked pin | |
| 29 | G***8 | Steel bal | |
| 30 | F***9 | gasket ,planetary gear housing | |
| 31 | F***3 | self-locking spring | |
| 32 | G***8 | Steel bal | |
| 33 | F***7 | grade 2,shift shaft lockself spring | |
| 34 | F***8 | IV shaft lock pin | |
| 35 | G***1 | Bolt | |
| 36 | F***1 | shift shaft space stop piece | |
| 37 | F***1 | gearbox body | |
| 38 | G***2 | Болт M12x50 | |
| 39 | F***2 | separete shaft bush of clutch | |
| 40 | F***6 | Oil plug | |
| 41 | G***1 | Шплинт 3.2x25 | |
| 42 | G***3 | Болт M12x35 |
