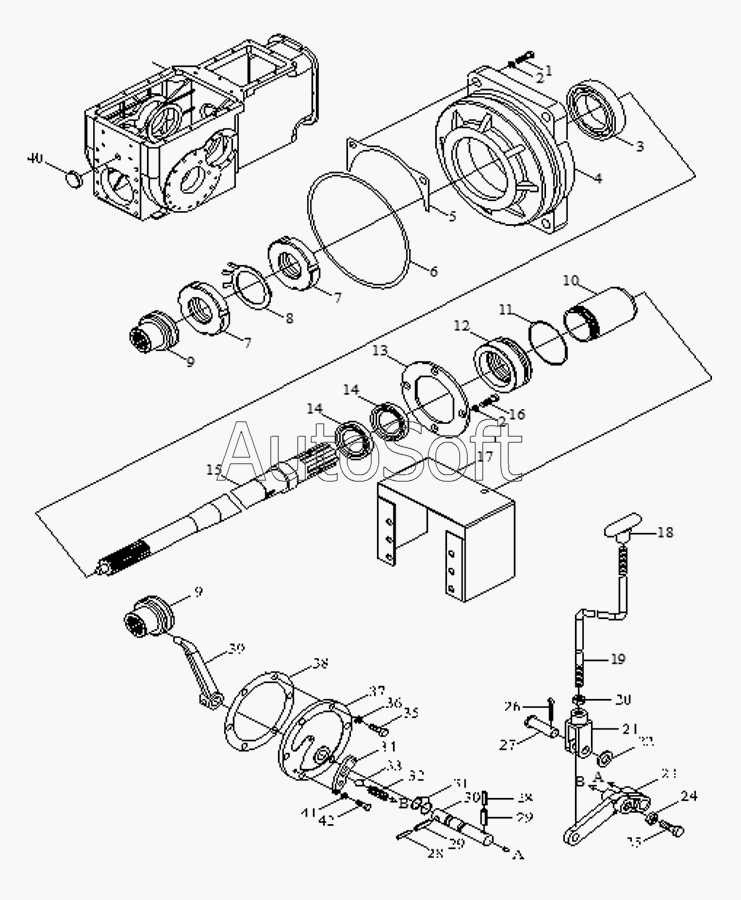

Каталог запасных частей к технике: Foton TA60 (2010). PTO assembly-2(540/1000,540/760 rpm PTO)
1
2
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT65.38C.002 | F***2 | PTO assembly | |
| FT650.38.002 | F***2 | PTO assembly | |
| FT650.38B.002 | F***2 | PTO assembly | |
| 1 | G***3 | Bolt | |
| 2 | G***3 | Washer | |
| 3 | G***6 | deep groove ball bearing 6309 | |
| 4 | F***9 | bearing housing | |
| 5 | F***3 | bearing housing washer | |
| 6 | G***1 | Кольцо типа "О" 145x3.55 | |
| 7 | G***2 | Nut | |
| 8 | G***8 | Nut stop washer45 | |
| 9 | F***7 | connecting sleeve for transmission gear | |
| 10 | F***2 | safty guard | |
| 11 | G***1 | Кольцо типа "О" 145x3.55 | |
| 12 | F***1 | stop bush seat | |
| 13 | F***0 | pressure plate | |
| 14 | G***1 | Oil sealing | |
| 15 | F***6 | PTO | |
| 16 | G***1 | Bolt | |
| 17 | F***0 | safty guard | |
| 18 | F***1 | pull and pressure handle | |
| 19 | F***2 | control bar | |
| 20 | G***0 | Гайка М6 | |
| 21 | F***3 | connecting fork | |
| 22 | G***5 | Washer | |
| 23 | F***a | connecting bar | |
| 24 | G***6 | Гайка M10х1.25 | |
| 25 | G***6 | Bolt | |
| 26 | G***1 | Шплинт 3.2x25 | |
| 27 | G***2 | Валик фиксирующий В8х40 | |
| 28 | G***9 | Spring type straight | |
| 29 | G***9 | Spring type straight | |
| 30 | F***2 | shaft for gear fork | |
| 31 | G***1 | Кольцо типа "О" 145x3.55 | |
| 32 | F***a | spring | |
| 33 | G***8 | Steel bal | |
| 34 | F***0 | locating plate for gear fork handle | |
| 35 | G***1 | Bolt | |
| 36 | G***3 | Шайба 12 | |
| 37 | F***7 | seat of gear fork | |
| 38 | F***6 | seat gasket of gear fork | |
| 39 | F***1 | gear fork | |
| 40 | Q***8 | lebes stopple Q72250-AOP | |
| 41 | G***3 | Шайба 12 | |
| 42 | G***1 | Bolt |
