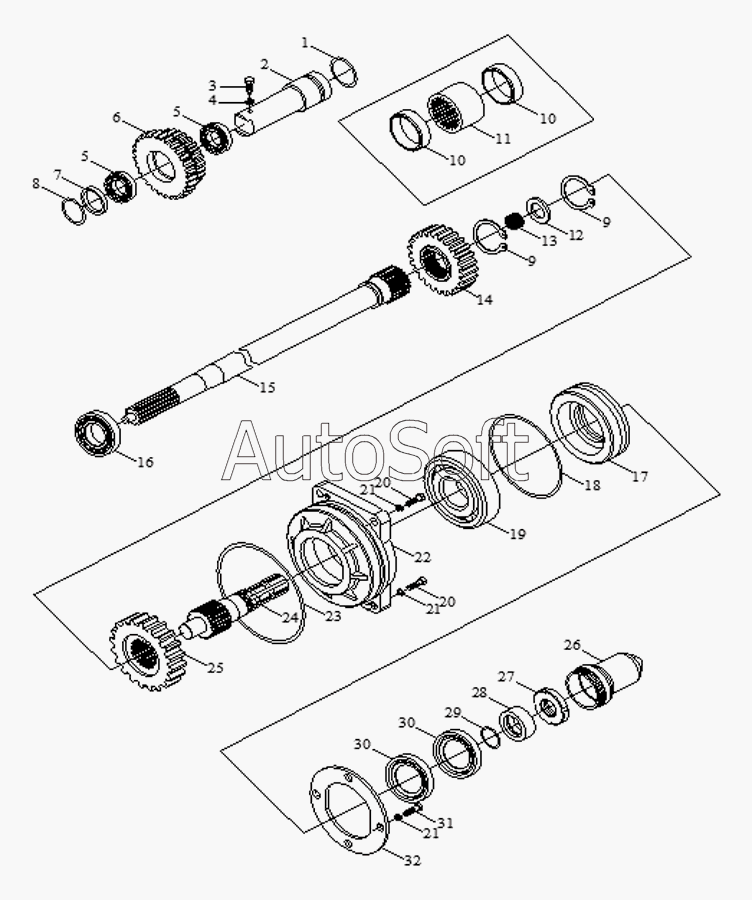

Каталог запасных частей к технике: Foton TA60 (2010). PTO assembly-2(540/1000, 540/760 rpm PTO)
1
2
3
4
5
5
6
6
7
8
9
9
10
10
11
12
13
14
14
15
15
16
17
18
19
20
20
21
21
21
22
23
24
24
25
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***1 | O-ring | |
| 2 | F***4 | middle shaft of PTO | |
| 3 | F***6 | stop screw | |
| 4 | G***3 | Washer | |
| 5 | G***4 | cylindrical roller bearing | |
| 6 | F***2 | twin gear for PTO | |
| 6 | F***2 | twin gear for PTO | |
| 7 | F***5 | Sleeve | |
| 8 | F***6 | single coil spring lock washer | |
| 9 | G***1 | Circlip for shaft | |
| 10 | F***3 | Sleeve | |
| 11 | F***2 | connecting sleeve | |
| 12 | F***8 | antifrication washer | |
| 13 | G***7 | needle bearing K30X40X27 | |
| 14 | F***1 | driving gear for PTO | |
| 14 | F***1 | driving gear for PTO | |
| 15 | F***0 | primary shaft for PTO | |
| 15 | F***0 | primary shaft for PTO | |
| 16 | G***4 | cylindrical roller bearing | |
| 17 | F***1 | stop bush seat | |
| 18 | G***1 | O-ring | |
| 19 | G***7 | deep groove ball bearing 6309 | |
| 20 | G***3 | Bolt | |
| 21 | G***3 | Washer | |
| 22 | F***9 | bearing housing | |
| 23 | G***1 | O-ring | |
| 24 | F***6 | PTO, lower speed | |
| 24 | F***5 | PTO, lower speed | |
| 25 | F***3 | driven gear for PTO | |
| 25 | F***3 | driven gear for PTO | |
| 26 | F***2 | safty guard | |
| 27 | F***1 | Nut | |
| 28 | F***9 | shaft sleeve | |
| 29 | G***1 | O-ring | |
| 30 | G***1 | Oil sealing | |
| 31 | G***1 | Bolt | |
| 32 | F***0 | pressure plate |
