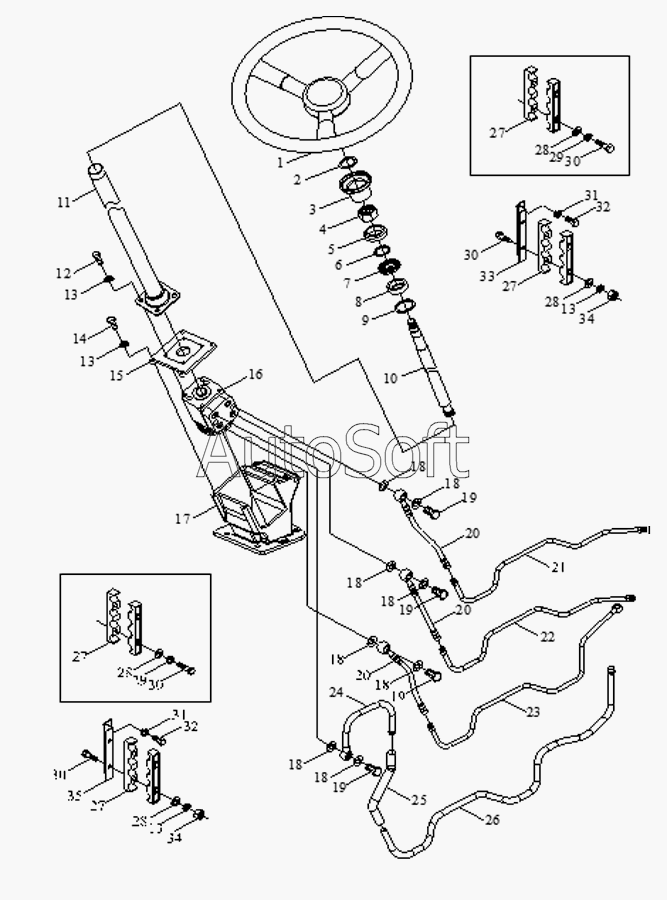

Каталог запасных частей к технике: Foton TA60 (2010). Hydraulic Steering Wheel Assembly-1(Adopt Perkins engine)
22
24
24
23
23
23
23
23
22
25
22
22
22
22
22
21
21
21
30
30
30
30
35
35
34
34
33
33
33
32
32
31
31
21
29
29
28
28
28
28
27
27
27
27
26
26
26
26
26
1
9
8
7
6
5
4
3
2
10
16
21
21
21
20
20
20
19
19
19
19
19
18
18
18
18
18
18
18
18
17
16
15
15
14
13
13
13
13
12
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| FT550.40B.001 | F***1 | hydraulic steering wheel assembly | |
| FT650.40.001 | F***1 | hydraulic steering wheel assembly | |
| FT650.40H.001 | F***1 | hydraulic steering wheel assembly | |
| FT654.40.001 | F***1 | hydraulic steering wheel assembly | |
| FT700.40A.001 | F***1 | hydraulic steering wheel assembly | |
| FT700.40K.001 | F***1 | hydraulic steering wheel assembly | |
| FT700.40S.001 | F***1 | hydraulic steering wheel assembly | |
| FT704.40K.001 | F***1 | hydraulic steering wheel assembly | |
| FT704.40S.001 | F***1 | hydraulic steering wheel assembly | |
| 1 | F***a | steering wheel assembly | |
| 2 | G***1 | Шайба 12 | |
| 3 | F***4 | trumpet brush assembly | |
| 4 | G***3 | Nut | |
| 5 | F***2 | circlip for bearing | |
| 6 | G***1 | Кольцо установочное 12 | |
| 7 | G***6 | Подшипник 212 | |
| 8 | F***3 | circlip for bearing-2 | |
| 9 | G***1 | Кольцо установочное для отверстия 110 | |
| 10 | F***a | steering shaft | |
| 11 | F***2 | Tube for steering column | |
| 11 | F***2 | Tube for steering column | |
| 12 | G***3 | Болт M12x35 | |
| 13 | G***3 | Шайба 12 | |
| 14 | G***3 | Болт M12x35 | |
| 15 | F***3 | connecting bracket | |
| 15 | F***3 | connecting bracket | |
| 16 | F***2 | Steering motor an valve braket assembly | |
| 16 | F***2 | steering and valve briquet assembly | |
| 17 | F***2 | Steering motor shuck | |
| 18 | J***2 | Шайба комбинированная 27 | |
| 19 | F***2 | hollow bolt | |
| 19 | F***0 | short hollow bolt | |
| 20 | F***3 | high pressure hose assembly | |
| 21 | F***6 | oil feed pipe assembly,left | |
| 21 | F***6 | oil feed pipe assembly,left | |
| 21 | F***4 | oil feed pipe assembly,left | |
| 21 | F***6 | oil feed pipe assembly,left | |
| 21 | F***6 | oil feed pipe assembly,left | |
| 21 | F***6 | oil feed pipe assembly,left | |
| 21 | F***6 | oil feed pipe assembly,left | |
| 22 | F***5 | oil feed pipe assembly,right | |
| 22 | F***5 | oil feed pipe assembly,right | |
| 22 | F***3 | oil feed pipe assembly,right | |
| 22 | F***5 | oil feed pipe assembly,right | |
| 22 | F***5 | oil feed pipe assembly,right | |
| 22 | F***5 | oil feed pipe assembly,right | |
| 22 | F***5 | oil feed pipe assembly,right | |
| 23 | F***8 | oil outlet pipe assembly,hydraulic pump | |
| 23 | F***8 | oil outlet pipe assembly,hydraulic pump | |
| 23 | F***6 | oil outlet pipe assembly,hydraulic pump | |
| 23 | F***8 | oil outlet pipe assembly,hydraulic pump | |
| 23 | F***8 | oil outlet pipe weldment,hydraulic pump | |
| 24 | F***9 | return oil pipe assembly | |
| 24 | F***9 | return oil pipe assembly | |
| 25 | F***7 | connecting hose | |
| 26 | F***4 | return pipe | |
| 26 | F***4 | return pipe | |
| 26 | F***3 | return pipe | |
| 26 | F***4 | return pipe | |
| 26 | F***4 | return pipe | |
| 27 | F***9 | 4-hole clip | |
| 28 | G***1 | Шайба 12 | |
| 29 | G***3 | Шайба 12 | |
| 30 | G***2 | Болт M12x50 | |
| 31 | G***1 | Шайба 12 | |
| 32 | G***1 | Bolt | |
| 33 | F***0 | fixed plate-2 | |
| 33 | F***0 | fixed plate -2 | |
| 33 | F***0 | fixed plate | |
| 34 | G***0 | Гайка М6 | |
| 35 | F***8 | fixed plate-1 | |
| 35 | F***8 | fixed plate-1 |
